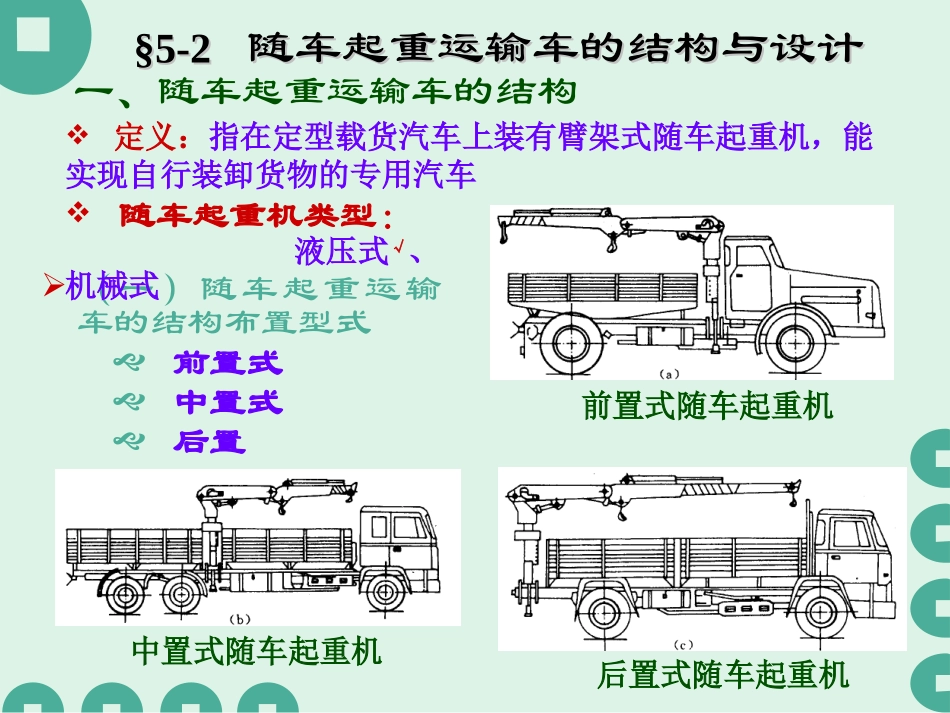

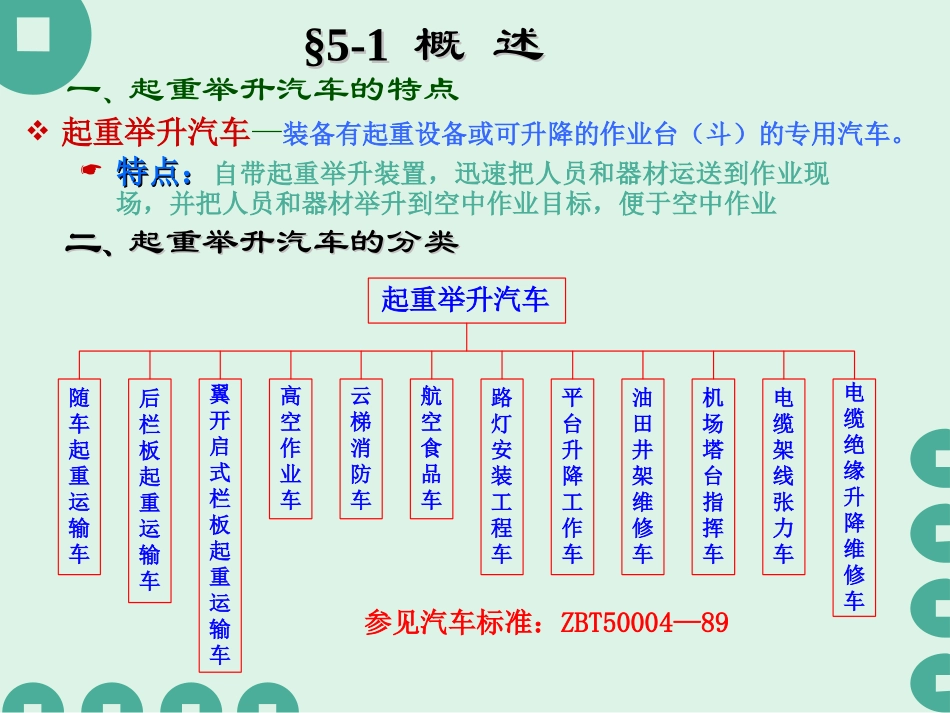

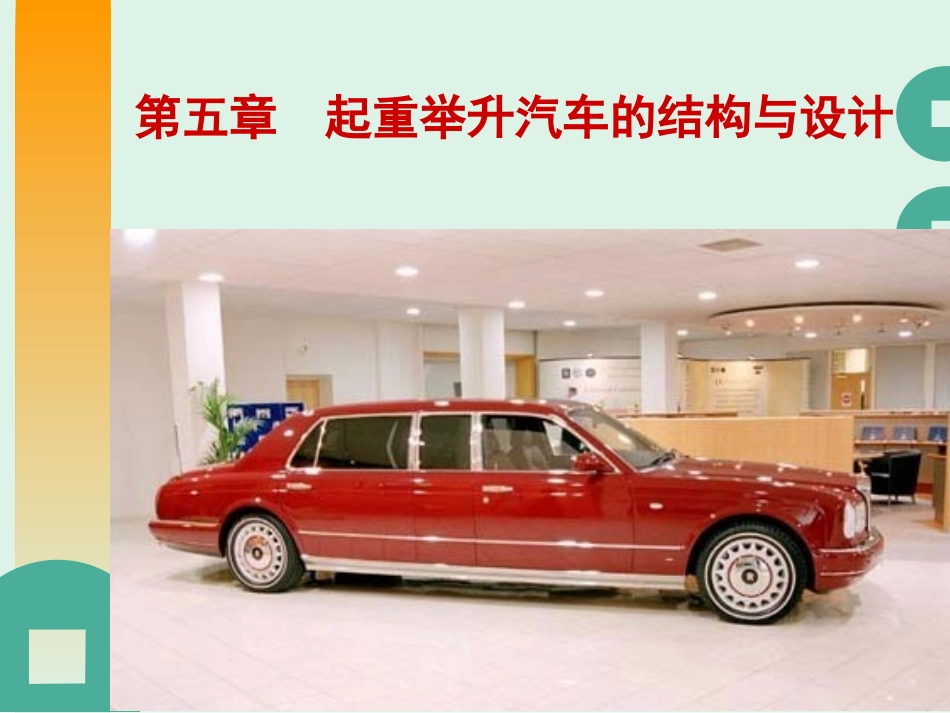

第五章起重举升汽车的结构与设计§§5-15-1概述概述一、起重举升汽车的特点起重举升汽车—装备有起重设备或可升降的作业台（斗）的专用汽车。特点：特点：自带起重举升装置，迅速把人员和器材运送到作业现场，并把人员和器材举升到空中作业目标，便于空中作业二二、、起重举升汽车的分类起重举升汽车的分类起重举升汽车随车起重运输车后栏板起重运输车翼开启式栏板起重运输车高空作业车云梯消防车航空食品车路灯安装工程车平台升降工作车油田井架维修车机场塔台指挥车电缆架线张力车电缆绝缘升降维修车参见汽车标准：ZBT50004—89§§5-25-2随车起重运输车的结构与设计随车起重运输车的结构与设计一、随车起重运输车的结构定义：指在定型载货汽车上装有臂架式随车起重机，能实现自行装卸货物的专用汽车（一）随车起重运输车的结构布置型式前置式随车起重机类型：液压式√、机械式中置式后置式前置式随车起重机后置式随车起重机中置式随车起重机(二)随车起重运输车的结构特点起重臂型式：伸缩臂、折叠臂随车起重机组成：机架、起重臂、起重臂支架、回转机构、卷扬装置、液压支腿、液压缸等11、随车起重运输车起重机架、随车起重运输车起重机架起重机架作用：起重机与汽车主车架的连接架起重机架组成：1—螺旋顶杆;2—垫木;3、13—横梁;4、14—纵梁;5、7—垫板;6—U型螺拴;8—固定板;9—软垫;10—支腿支架;11—液压箱安放处;12—固定座;15—托架;16—缓冲垫随车起重运输车起重机架示意图22、起重臂支架、起重臂支架3、起重臂起重臂组成：1—销轴;2—下节;3—上节;4—可伸缩方管;5—钓钩;6—限位固定销;7—起重折叠液压缸;8—连杆;9—支架起重臂支架组成：1—悬臂;2—连杆支架;3—毛毡防尘圈;4—盖;5—密封圈;6、9—导向套;7—堵头;8—支承套;10—外壳;11—托架;12—回转机构支柱;13—连接盖;14—螺栓;15—端板;16—楔块;17—活塞杆;18—管接头;19—起重臂支架三节式起重臂结构:1—支架;2—起重臂液压缸;3—螺栓;4—垫圈;5—下节;6—中节折叠液压缸;7—中节;8—上节折叠液压缸;9—上节;10—钓钩;11—楔销44、回转机构、回转机构5、液压传动系统起重臂回转机构：1—齿条;2—活塞;3—液压缸液压系统组成：1、2、4、8—液压缸;3—液压锁;5、14—分配阀;6、9—流量控制阀;7—回转机构;10、12—滤清器;13—液压泵;15—安全阀;16—溢流阀;Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ—方向控制阀（滑阀）液压系统作用：将取至发动机的动力通过液压泵转换成液压能，再经液压系统的各种装置转换成机械能，使随车工作装置作业二二、、随车起重运输车的整车总体设计随车起重运输车的整车总体设计（一）整车基本参数的选择1、尺寸参数:为轴距、轮距、外廓尺寸，符合GB7258-19972、质量参数厂定最大总质量ma：应与载货汽车的厂定最大总质量相同原则：改装后的整车轴载质量分配与原货车基本相同装载质量me：me=ma－md－mx－mk（5－1）计算模型：质量利用系数：一般式中：md—二类底盘质量(kg)；mx—车厢质量(kg)；mk—起重装置质量(kg)。（二）轴载质量分配1、车辆行驶时，起重臂处于驾驶室上方空载时，前轴质量m01：满载时，前轴质量m1：式中：md—载货汽车二类底盘质量(kg)；mx—车厢质量(kg)；mk1—起重臂质量(kg)；mk2—起重装置立柱等部件质量(kg)；Ld2—载货汽车二类底盘质心至后轴的距离(m)；Lk1—起重臂质心至立柱质心的距离(m)；Lk2—立柱质心至后轴的距离(m)；Lx—车厢质心至后轴的距离(m)；L—轴距(m)。)25(])([22211201LLmLmLLmLmmxxkkkkkdd)35(])()([2221121LLmmLmLLmLmmxexkkkkkdd式中：me—装载的货物质量（kg）。2、车辆行驶时，起重臂处于驾驶室后围与车厢之间空载时，前轴质量m01：满载时，前轴质量m1：式中：m0—整车整备质量(kg)。)55(])())(([212121LLmmLLmmLmmxexkkkkdd式中：ma—厂定最大总质量（kg）。)45(]))(([2121201LLmLLmmLmmxxkkkkdd空载时，后轴质量m02：)65(01002mmm满载时，后轴质量m2：)75(12mmma三三、、起重装置的参数选择与设...
