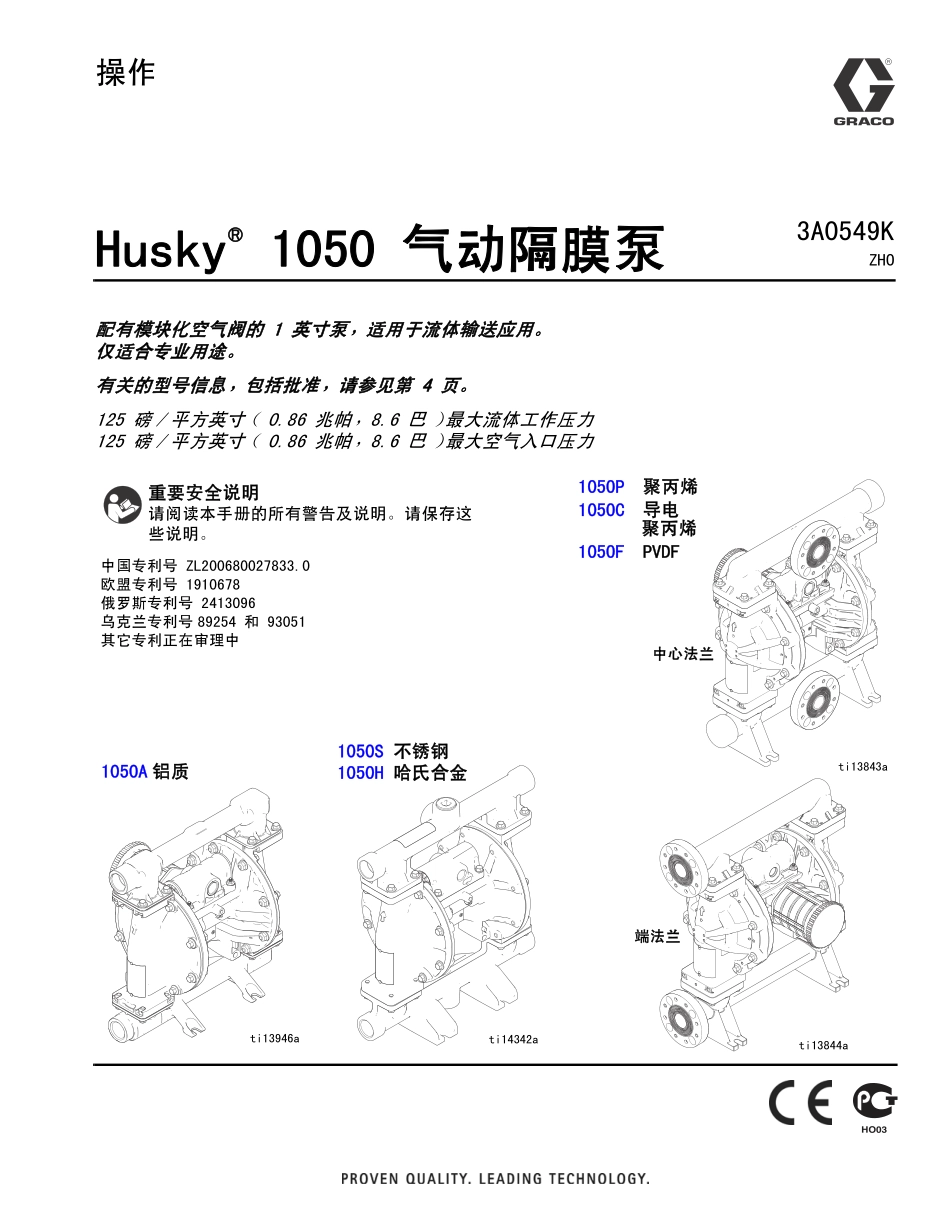

操作Husky®1050气动隔膜泵3A0549KZHO配有模块化空气阀的1英寸泵，适用于流体输送应用。仅适合专业用途。有关的型号信息，包括批准，请参见第4页。125磅/平方英寸（0.86兆帕，8.6巴）最大流体工作压力125磅/平方英寸（0.86兆帕，8.6巴）最大空气入口压力端法兰中心法兰ti13843a1050P聚丙烯1050C导电聚丙烯1050FPVDF中国专利号ZL200680027833.0欧盟专利号1910678俄罗斯专利号2413096乌克兰专利号89254和93051其它专利正在审理中重要安全说明请阅读本手册的所有警告及说明。请保存这些说明。1050A铝质ti13946ati14342a1050S不锈钢1050H哈氏合金ti13844a23A0549K目录相关手册..................3订购新泵：..................4为现有泵订购零配件.............4配置号表格................5ATEX证书..................6警告....................6安装....................8在设置之前应拧紧紧固件..........8安装...................9接地...................9空气管路.................10干簧管..................10排气通风.................11供料管路.................12流体出口管路...............12流体入口和出口接口............14流体泄压阀................15操作....................16泄压步骤.................16首次使用前冲洗泵.............16在设置之前应拧紧紧固件..........16启动和调节泵...............16DataTrak操作..............17关闭泵..................17维护....................17维护进度表................17润滑...................17拧紧螺纹连接...............17冲洗和储存................17扭紧说明.................18尺寸和安装.................20铝质(1050A)...............20聚丙烯(1050P)、导电聚丙烯(1050C)和PVDF(1050F)...........21哈氏合金(1050H)和不锈钢(1050S)....22性能表...................23技术数据..................24GracoStandardHuskyPumpWarranty.....26GracoInformation..............26相关手册3A0549K3相关手册手册描述313435Husky1050气动隔膜泵，修理/零配件313597Husky1050AUL认证的隔膜泵，操作313598Husky1050ACSA认证的隔膜泵，操作313840DataTrak，说明书/零配件406824脉冲计数配件包，说明书订购新泵：43A0549K订购新泵：注：请勿只使用此手册配置和订购泵。与您的Graco经销商协商或遵循以下步骤。1.访问www.gracohusky.com。2.单击接近顶部的灰色条中的“工具箱”。3.单击Husky1050泵选择器，您可以选择下载版本或在线版本。4.单击蓝色条上的“泵选择器”。使用“选择器工具”配置您的新泵。为现有泵订购零配件1.检查铭牌(ID)，查看泵的20位配置号。2.使用下一页的配置号表格，以了解每位数字表示的零配件。3.请参阅零配件手册313435，了解必要的零配件号。为现有泵订购零配件3A0549K5配置号表格检查铭牌(ID)，查看泵的20位配置号。用下表定义泵组件。示例配置号1050AA01AA1SSBNBNPT泵型号中心部分和空气阀流体盖和歧管泵座阀球隔膜歧管O形圈CONFIGURATIONNO.PARTNO.SERIALNO.SERIESDATECODEMAXWPRPSI-barMADEIN泵配置号泵（1英寸接口，50加仑/分钟）中心部分和空气阀材料空气阀/监视流体盖和歧管1050A★铝质1050C★导电聚丙烯1050FPVDF1050H‡哈氏合金1050P聚丙烯1050S‡不锈钢铝质A01A标准A1A2C1C2F1F2H1H2P1P2S1S2铝质，标准接口，英制铝质，标准接口，公制导电聚丙烯，中心法兰导电聚丙烯，端法兰PVDF，中心法兰PVDF，端法兰哈氏合金，标准接口，英制哈氏合金，标准接口，公制聚丙烯，中心法兰聚丙烯，端法兰不锈钢，标准接口，英制不锈钢，标准接口，公制A01B脉冲计数✖A01CDataTrak✖A01D远程A01E可选FKM密封件导电聚乙烯C01A标准C01B脉冲计数✖C01CDataTrak✖C01D远程聚丙烯P01A标准P01B脉冲计数✖P01CDataTrak✖P01D远程★、‡或✖：请参见ATEX证书（第6页）。止回阀座止回阀球隔膜歧管O形圈ACALBNFKGEPPPVSPSSTP缩醛铝质丁腈橡胶FKM氟橡胶Geolast®聚丙烯PVDF热塑橡胶®316不锈钢TPEACBNCRCWFKGEPTSPSSTP缩醛丁腈橡胶氯丁标准权重氯丁FKM氟橡胶GeolastPTFE热塑橡胶316不锈钢TPEBNCOFKGEPOPTSP...
