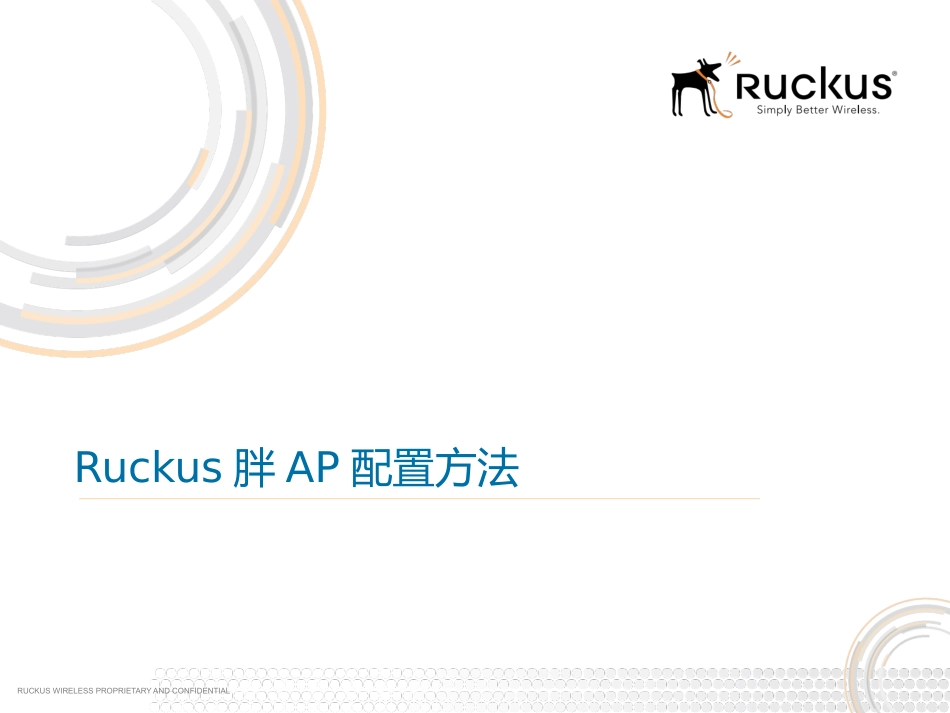

Ruckus 胖AP配置方法VIP免费

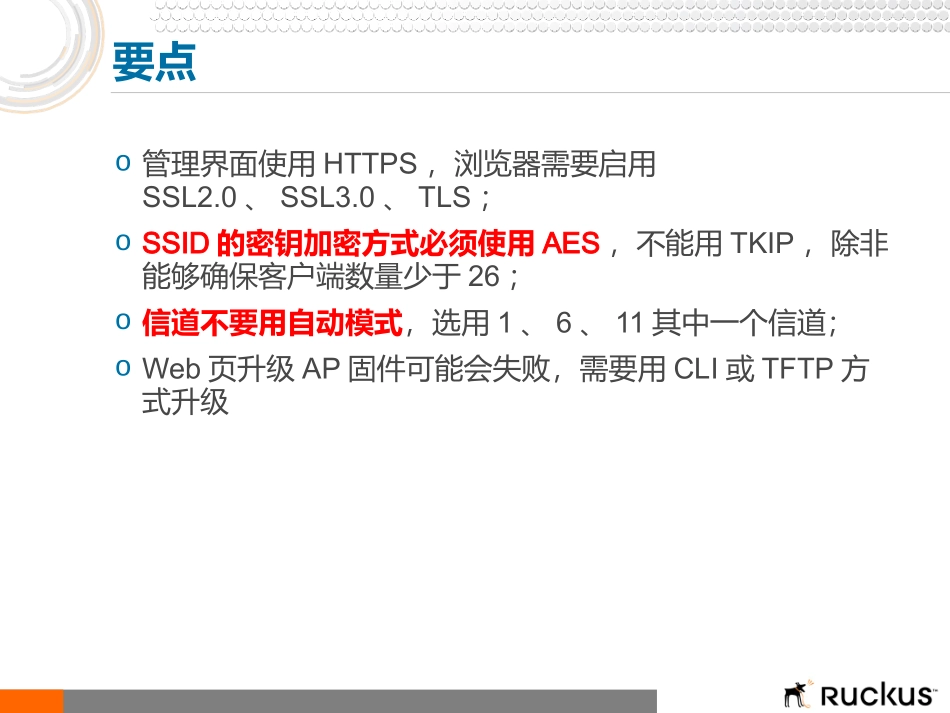

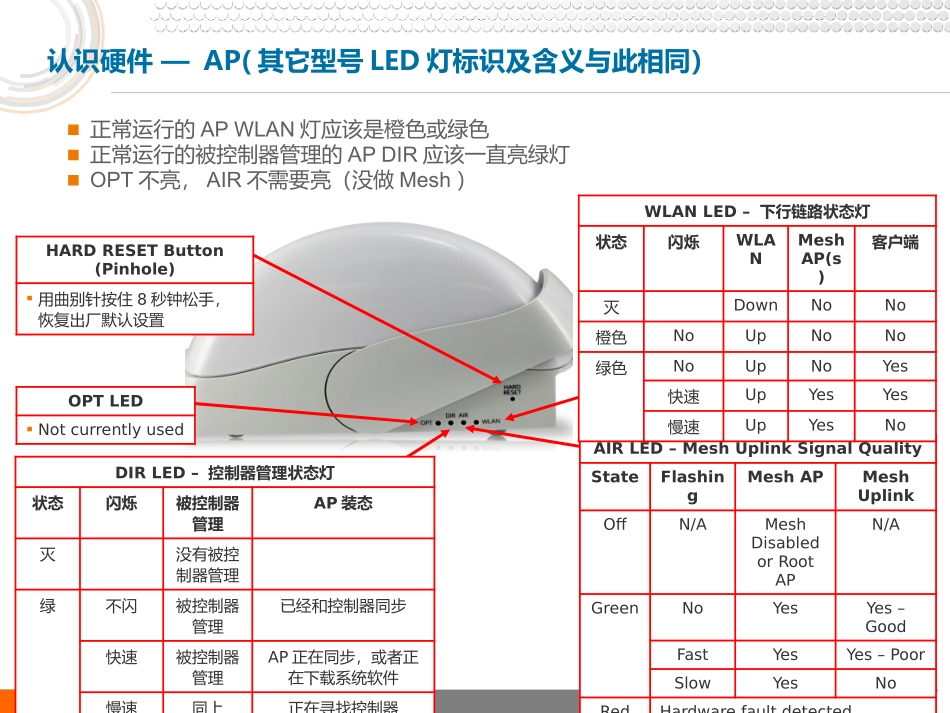

RUCKUSWIRELESSPROPRIETARYANDCONFIDENTIALRuckus胖AP配置方法要点o管理界面使用HTTPS，浏览器需要启用SSL2.0、SSL3.0、TLS；oSSID的密钥加密方式必须使用AES，不能用TKIP，除非能够确保客户端数量少于26；o信道不要用自动模式，选用1、6、11其中一个信道；oWeb页升级AP固件可能会失败，需要用CLI或TFTP方式升级认识硬件—AP(其它型号LED灯标识及含义与此相同）▪正常运行的APWLAN灯应该是橙色或绿色▪正常运行的被控制器管理的APDIR应该一直亮绿灯▪OPT不亮，AIR不需要亮（没做Mesh）OPTLEDNotcurrentlyusedAIRLED–MeshUplinkSignalQualityStateFlashingMeshAPMeshUplinkOffN/AMeshDisabledorRootAPN/AGreenNoYesYes–GoodFastYesYes–PoorSlowYesNoRedHardwarefaultdetectedWLANLED–下行链路状态灯状态闪烁WLANMeshAP(s)客户端灭DownNoNo橙色NoUpNoNo绿色NoUpNoYes快速UpYesYes慢速UpYesNoDIRLED–控制器管理状态灯状态闪烁被控制器管理AP装态灭没有被控制器管理绿不闪被控制器管理已经和控制器同步快速被控制器管理AP正在同步，或者正在下载系统软件慢速同上正在寻找控制器HARDRESETButton(Pinhole)用曲别针按住8秒钟松手，恢复出厂默认设置AP的管理IP默认是DHCP自动获取，如果没有DHCPServer，则是192.168.0.1。所以初次配置胖AP，必须将AP与笔记本电脑背靠背直连，不能与现网接触，否则AP可能会获取一个用户不知道的IP地址，导致AP无法登陆。AP默认的登陆用户名/口令是：super/sp-admin使用IE浏览器，在地址栏直接输入AP的管理IP地址即可登陆。AP使用HTTPS和SSL协议，在浏览器的Internet选项高级，必须开启SSL2.0或SSL3.0，以及TLS。并且，需要忽略浏览器提示的证书错误。AP处于胖AP模式时，默认的管理IP、用户名和密码，在产品背面标签上都有标注。在9.3及以后版本，胖AP才支持路由功能，并且路由功能会导致AP转发性能下降。出厂默认的版本一般是9.1.2，可能需要升级。升级方法见本PPT后半部分。RUCKUSWIRELESSPROPRIETARYANDCONFIDENTIAL1、更改AP设备名称、管理员登陆名称和密码选择Configuration>Device更改设备名称，还可以在下面添加位置描述，GPS参数更改登陆用户名和密码。默认用户名super，密码sp-admin最后按UpdateSettings按钮保存更改（下同）RUCKUSWIRELESSPROPRIETARYANDCONFIDENTIAL2、更改AP管理IP地址（WAN口IP地址）设置选择Configuration>Internet默认是DHCP自动获取，如果没有DHCPServer，则IP地址默认为192.168.0.1。需要改为StaticIPRUCKUSWIRELESSPROPRIETARYANDCONFIDENTIAL3、启用APDHCPServer和VLAN功能选择Configuration>LocalSubnetsAP最多和支持4个网段。如果只有1个网段，只需要启用localsubnet1。在这里配置此网段的网关地址启用DHCPServer功能，配置分配的起始IP和客户端数量。输入此网段的VLANID，因为AP管理VLAN的ID是1，这里要设置成其它的号码。如果还有其它网段，VLANID不能相同RUCKUSWIRELESSPROPRIETARYANDCONFIDENTIAL4、启用2.4G频段选择Configuration>Radio2.4G选择Common在胖AP模式下，由于默认启用ChannelFly，建议指定一个固定的Channel，信道1、6、11。以免个别终端不支持802.11h自动切换会断线。其它所有参数均选择默认，不要做更改。相邻AP的Channel不能相同，否则有同频干扰RUCKUSWIRELESSPROPRIETARYANDCONFIDENTIAL5、配置2.4G频段SSID选择Configuration>Radio2.4G选择Wireless1，配置第1个SSID。如果有多个SSID，再依次选择其它的Wireless。SSID默认是关闭的，需要开启输入SSID名称这里可以针对每客户端做速率限制，也可以配置ACL包转发模式需要选择NAT和路由模式。如果不需要AP做路由，则选择默认的bridge模式绑定到相应的Subnet注意：认证加密方式要么就选择disable，要么就选择WPA2/PSK/AES，否则每台AP只能接入20个客户端RUCKUSWIRELESSPROPRIETARYANDCONFIDENTIAL6、启用5G频段选择Configuration>Radio5G选择Common在胖AP模式下，建议指定一个固定的Channel，以免个别终端不支持802.11h自动切换会断线。其它所有参数均选择默认，不要做更改。相邻AP的Channel不能相同，否则有同频干扰5G信道建议选择149、15...
