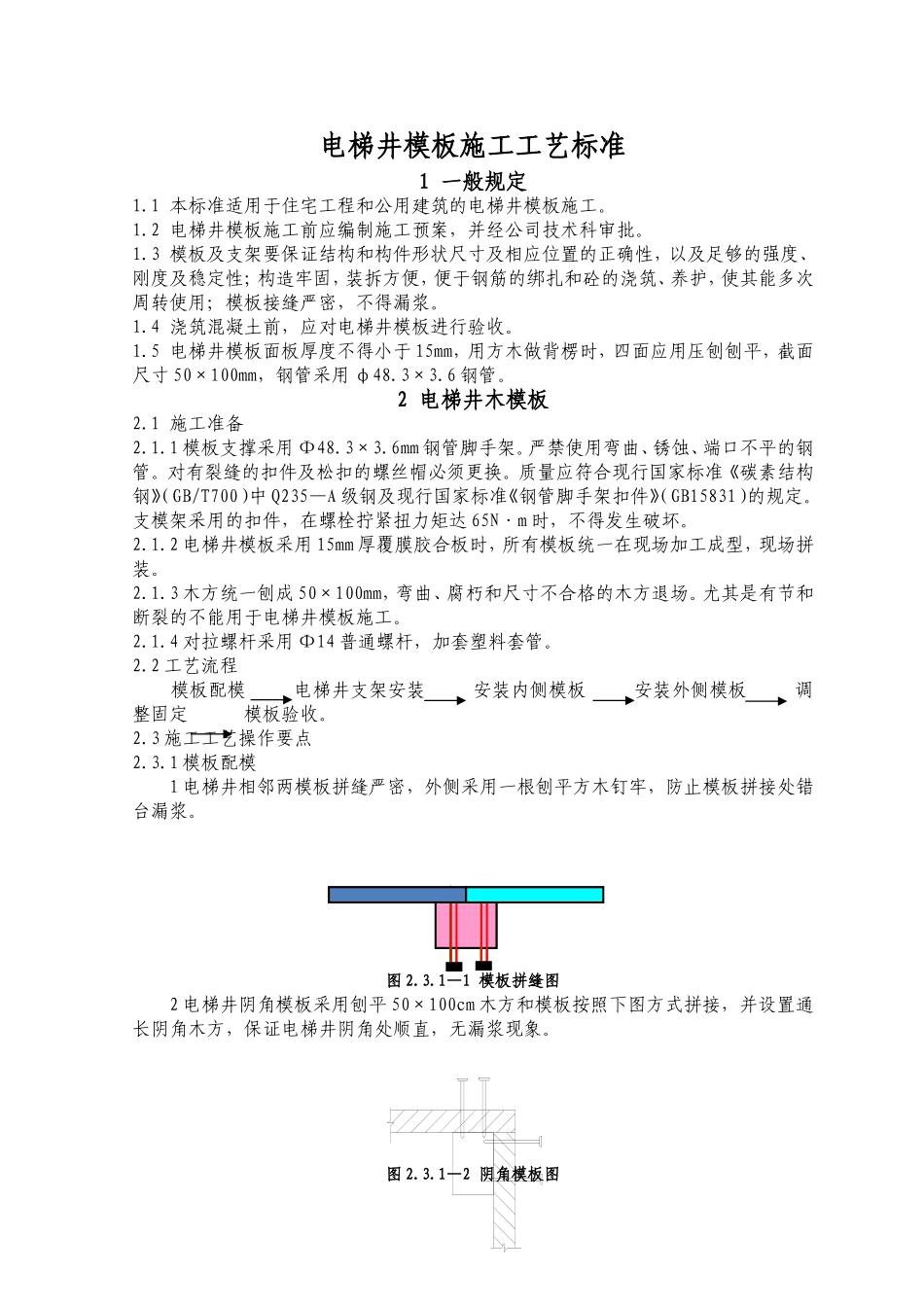

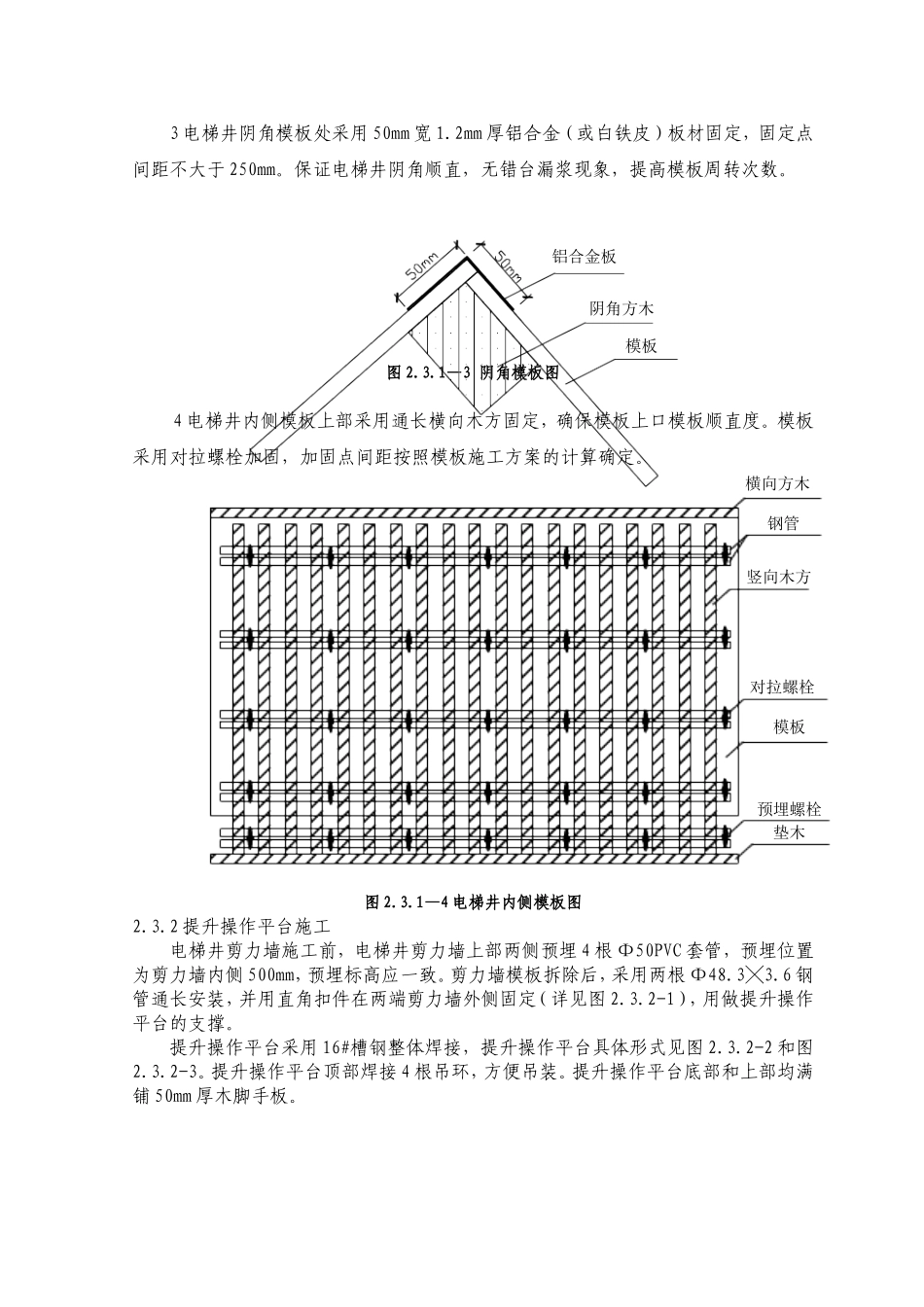

电梯井模板施工工艺标准天元建设集团有限公司电梯井模板施工工艺标准1一般规定1.1本标准适用于住宅工程和公用建筑的电梯井模板施工。1.2电梯井模板施工前应编制施工预案，并经公司技术科审批。1.3模板及支架要保证结构和构件形状尺寸及相应位置的正确性，以及足够的强度、刚度及稳定性；构造牢固，装拆方便，便于钢筋的绑扎和砼的浇筑、养护，使其能多次周转使用；模板接缝严密，不得漏浆。1.4浇筑混凝土前，应对电梯井模板进行验收。1.5电梯井模板面板厚度不得小于15mm，用方木做背楞时，四面应用压刨刨平，截面尺寸50×100mm，钢管采用φ48.3×3.6钢管。2电梯井木模板2.1施工准备2.1.1模板支撑采用Ф48.3×3.6mm钢管脚手架。严禁使用弯曲、锈蚀、端口不平的钢管。对有裂缝的扣件及松扣的螺丝帽必须更换。质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235—A级钢及现行国家标准《钢管脚手架扣件》（GB15831）的规定。支模架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。2.1.2电梯井模板采用15mm厚覆膜胶合板时，所有模板统一在现场加工成型，现场拼装。2.1.3木方统一刨成50×100mm，弯曲、腐朽和尺寸不合格的木方退场。尤其是有节和断裂的不能用于电梯井模板施工。2.1.4对拉螺杆采用Φ14普通螺杆，加套塑料套管。2.2工艺流程模板配模电梯井支架安装安装内侧模板安装外侧模板调整固定模板验收。2.3施工工艺操作要点2.3.1模板配模1电梯井相邻两模板拼缝严密，外侧采用一根刨平方木钉牢，防止模板拼接处错台漏浆。图2.3.1—1模板拼缝图2电梯井阴角模板采用刨平50×100cm木方和模板按照下图方式拼接，并设置通长阴角木方，保证电梯井阴角处顺直，无漏浆现象。图2.3.1—2阴角模板图AB3电梯井阴角模板处采用50mm宽1.2mm厚铝合金（或白铁皮）板材固定，固定点间距不大于250mm。保证电梯井阴角顺直，无错台漏浆现象，提高模板周转次数。图2.3.1—3阴角模板图4电梯井内侧模板上部采用通长横向木方固定，确保模板上口模板顺直度。模板采用对拉螺栓加固，加固点间距按照模板施工方案的计算确定。图2.3.1—4电梯井内侧模板图2.3.2提升操作平台施工电梯井剪力墙施工前，电梯井剪力墙上部两侧预埋4根Φ50PVC套管，预埋位置为剪力墙内侧500mm，预埋标高应一致。剪力墙模板拆除后，采用两根Φ48.3╳3.6钢管通长安装，并用直角扣件在两端剪力墙外侧固定（详见图2.3.2-1），用做提升操作平台的支撑。提升操作平台采用16#槽钢整体焊接，提升操作平台具体形式见图2.3.2-2和图2.3.2-3。提升操作平台顶部焊接4根吊环，方便吊装。提升操作平台底部和上部均满铺50mm厚木脚手板。铝合金板阴角方木模板横向方木钢管竖向木方对拉螺栓垫木预埋螺栓模板图2.3.2—1提升操作平台安装示意图Φ14钢丝绳木脚手板木脚手板预埋塑料套管穿Φ48.3钢管现浇板电梯井墙模板电梯井剪力墙Φ48.3╳3.6钢管绳卡操作架型钢直角扣件固定Φ48.3╳3.6钢管型钢架电梯井剪力墙满铺脚手板图2.3.2—2提升操作平台平面图图2.3.2—3提升操作平台立体图2.3.3模板安装1先将电梯井内侧模板吊装到操作平台使之就位，再吊装电梯井外侧模板。2采用U型顶托配合钢管固定内侧模板下的垫木，然后将电梯井内侧模板整体吊装固定在垫木上，电梯井模板加固完成后拆除垫木。3下层电梯井剪力墙浇筑前，在剪力墙顶标高以下100-150mm预埋对拉螺栓，对拉螺栓横向间距不得超过0.5m。模板安装前，在下层剪力墙上口粘贴双面胶或钉海绵条防止漏浆现象。图2.3.3模板安装图4上层模板安装加固时，将竖向背楞方木延伸至预埋螺栓以下，并用钢管水平固模板海绵条木方钢管蝴蝶卡预埋螺栓丝帽电梯井剪力墙垫木满铺脚手板满铺脚手板型钢架定在预埋螺栓上。（见图2.3.3）2.3.4模板的调整固定和验收模板安装时采用线坠或铅垂仪校正模板垂直度，电梯井内每面剪力墙检查两边和中间等三处，确保模板垂直度符合规范要求。模板校正完成自检合格后通知监理工程师验收。2.4质量标准2.4.1模板隔离剂涂刷应涂刷均匀,不得沾污模板和混凝土接槎处，严禁污染钢筋。2.4.2涂刷隔离剂的厚度应以模板垂直加固时，隔离剂在模板上不流不淌为原则。2.4.3模板及支架安装应符合《...
