第18章 房屋建筑图VIP免费

第18章 房屋建筑图_第1页
1/60
第18章 房屋建筑图_第2页
2/60
第18章 房屋建筑图_第3页
3/60

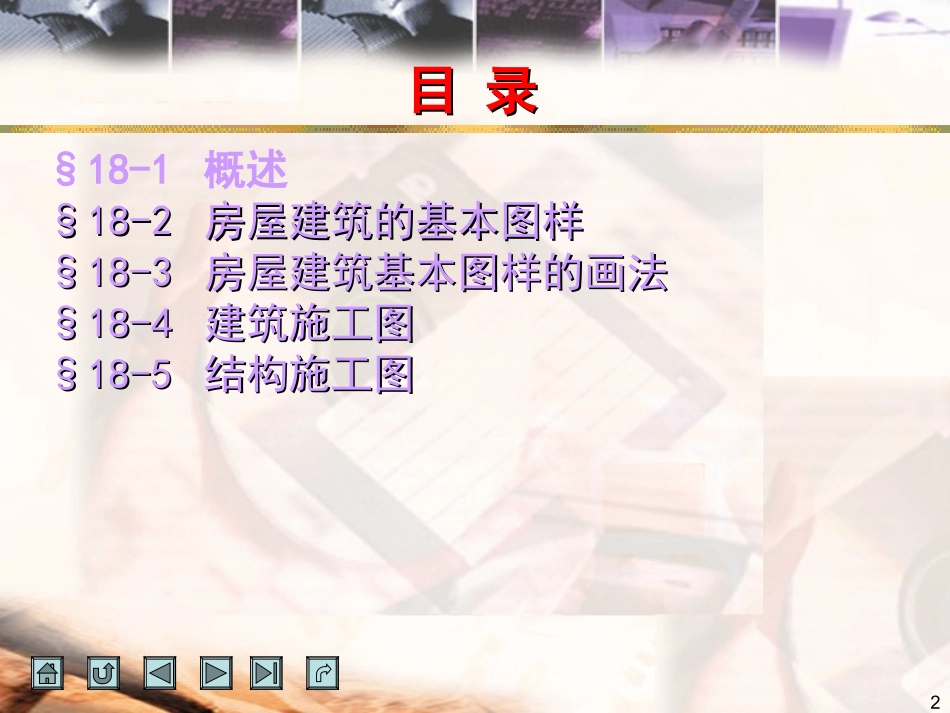

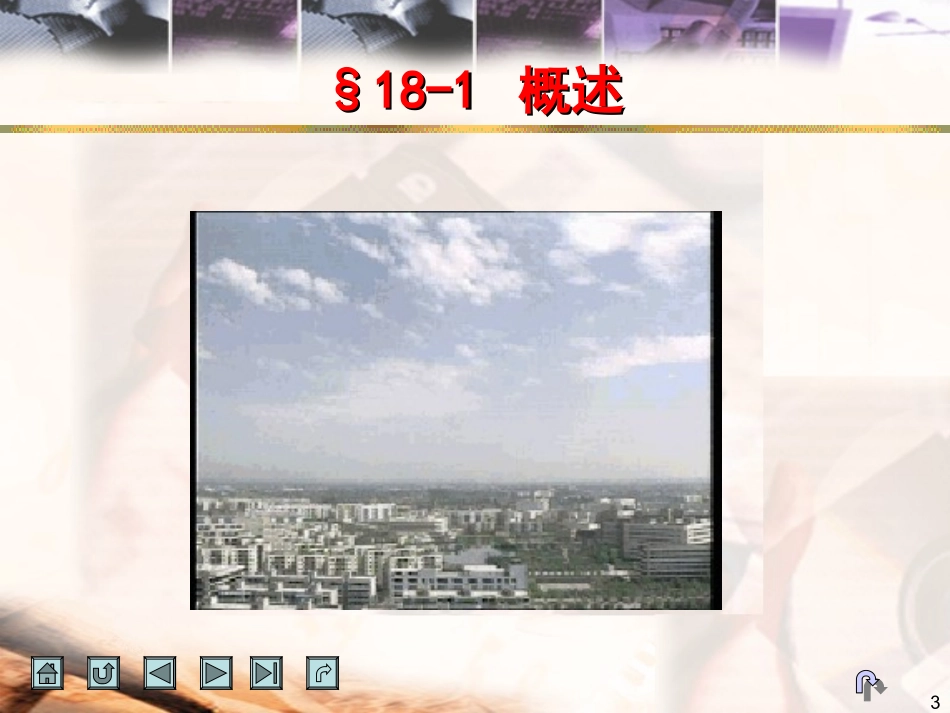

1土木工程制图土木工程制图第十八章房屋建筑图22目录目录§18-1概述§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样§18-3§18-3房屋建筑基本图样的画法房屋建筑基本图样的画法§18-4§18-4建筑施工图建筑施工图§18-5§18-5结构施工图结构施工图23§18-1§18-1概述概述24§18-1§18-1概述概述一、房屋的组成及其作用房屋是由许多构件、配件组成的。组成建筑结构的元件叫构件,如基础、墙、柱、梁等。具有某种特定功能的组装件叫配件,如门、窗、楼梯的栏杆、扶手等。25§18-1§18-1概述概述二、房屋建筑的设计程序房屋的设计过程,一般可分为以下三个阶段:1.初步设计2.技术设计3.施工图设计三、房屋建筑图的分类施工图按工种分类,根据其内容和作用的不同一般可分为:1.建筑施工图(简称为建施图)2.结构施工图(简称为结施图)3.设备施工图(简称为设施图)点击6次26§18-1§18-1概述概述四、房屋建筑图的图示特点1.建筑物形体很大,绘图时需按比例缩小。为了反映建筑物的细部构造及具体做法,还要用文字和符号加以说明。2.某些构件、配件在图中无法如实画出时,常采用国标中的有关规定和图例来表示。3.图中常采用不同的线型和粗细以适应不同的用途,或者旨在表示建筑物轮廓线的主次关系,从而使图面清晰、分明。4.当图幅内不可能同时排列建筑物的平面图、立面图、剖面图时,可将其分别画在不同的图纸上。点击1次27§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样房屋的平面图、立面图、剖面图是最基本的图样一、平面图1.平面图的形成和名称假想用一水平剖切平面经门窗洞口的位置将房屋剖开,将剖切平面以下的部分从上往下进行投射,就形成房屋的建筑平面图,简称平面图。28§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样平面图示例平面图平面图11::10010029§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样以上画的是楼层平面图。一般来说,房屋有几层就应有几个楼层平面图,每个楼层平面图就以楼层来命名,例如底层平面图、顶层平面图,中间各层如果平面布置相同,可以共用一个平面图,并标以标准层平面图或中间层平面图。除此之外,还应画有屋顶平面图,即房屋的水平投影。210§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样211§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样2.平面图的内容平面图要反映房屋各房间的平面布置及交通情况,门、窗洞口的位置、宽度及门窗编号,其他构、配件如台阶、花台等的布置,轴线及其编号,剖切位置线及编号,房屋的建筑面积,各房间的大小等。底层平面图中还应画出指北针,以表明房屋的朝向,如图中所示。212§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样3.平面图的图示特点(1)比例:常用比例为1∶50、1∶100、1∶200。(2)图线:被剖切到的承重构件如墙、柱等的轮廓用粗实线绘制,开启的门用中实线绘制,其余的可见轮廓用中实线绘制。213§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样(3)定位轴线及编号:墙柱等主要承重构件要画出定位轴线,并加以编号。方法是用点画线引至图外,末端用细实线画一直径为8mm的圆圈,在圆内写上编号。沿水平方向用阿拉伯数字从左向右依次编写;沿竖直方向用大写拉丁字母自下而上顺次编写。214§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样(4)图例:在平面图中常采用规定的图例表示构造及配件,门、窗还应分别用代号M、C进行编号。215§18-2§18-2房屋建筑的基本图房屋建筑的基本图样样216§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样217§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样218§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样(5)尺寸:分平面尺寸和标高两类,分别以mm和m为单位。平面尺寸包括外部尺寸和内部尺寸:外部尺寸表示外墙上的各种尺寸,分成三排标注;内部尺寸反映室内净空、内墙上的门窗位置、内墙厚度等。标高符号的画法219立面图以立面两端的轴线编号来命名,如立面图,也有以建筑物各立面的朝向来命名的,例如南立面图等。§18-2§18-2房屋建筑的基本图样房屋建筑的基本图样二、立面图1.立面图的形成和名称将建筑物向平行于某个立面的...
