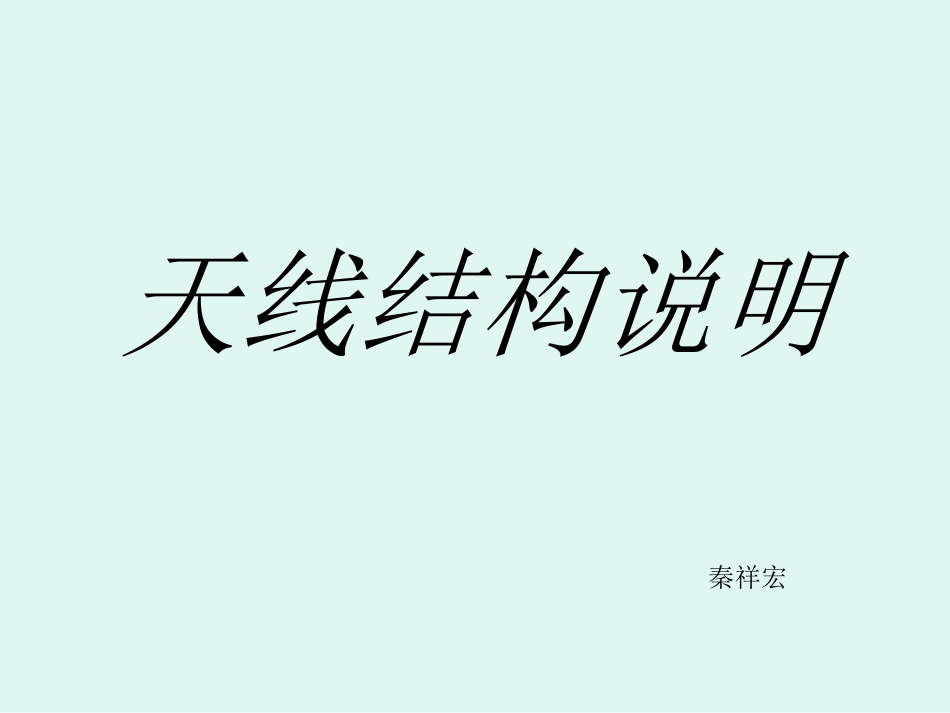

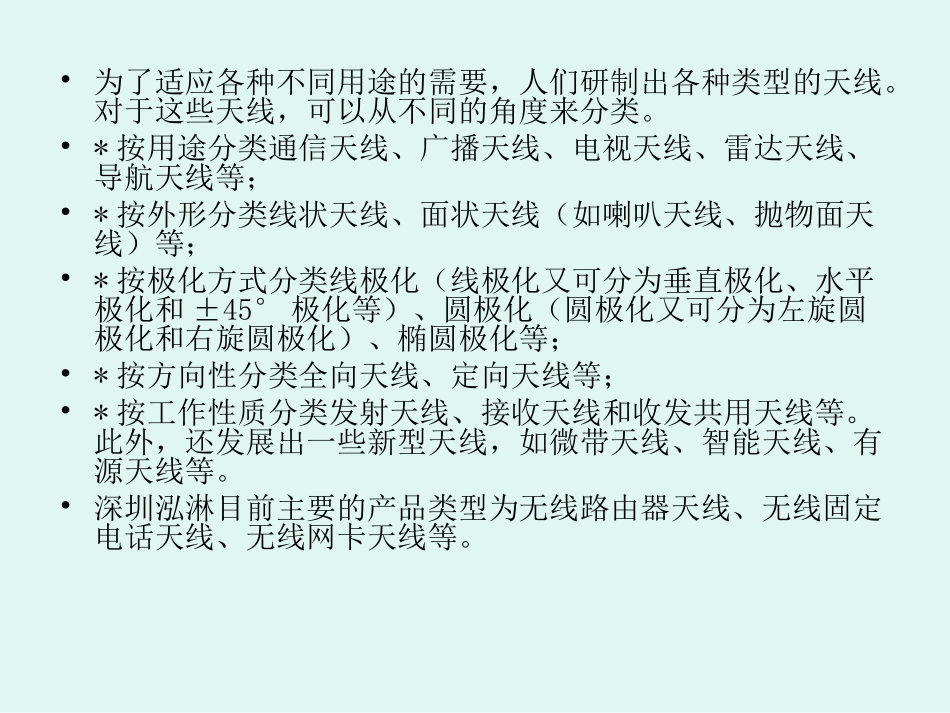

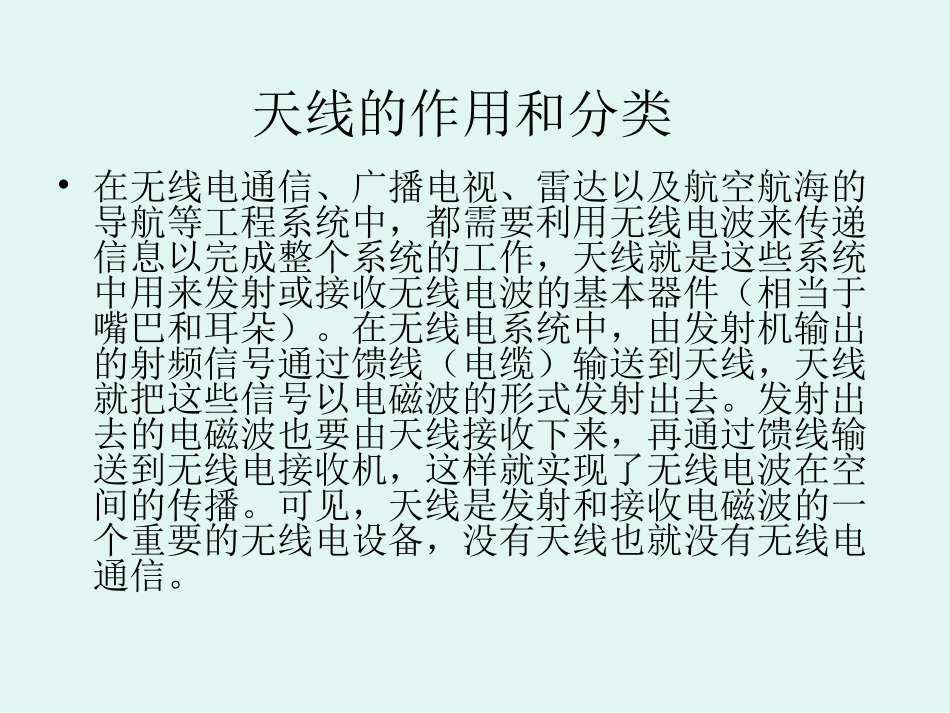

天线结构说明秦祥宏天线的作用和分类•在无线电通信、广播电视、雷达以及航空航海的导航等工程系统中，都需要利用无线电波来传递信息以完成整个系统的工作，天线就是这些系统中用来发射或接收无线电波的基本器件（相当于嘴巴和耳朵）。在无线电系统中，由发射机输出的射频信号通过馈线（电缆）输送到天线，天线就把这些信号以电磁波的形式发射出去。发射出去的电磁波也要由天线接收下来，再通过馈线输送到无线电接收机，这样就实现了无线电波在空间的传播。可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。•为了适应各种不同用途的需要，人们研制出各种类型的天线。对于这些天线，可以从不同的角度来分类。•*按用途分类通信天线、广播天线、电视天线、雷达天线、导航天线等；•*按外形分类线状天线、面状天线（如喇叭天线、抛物面天线）等；•*按极化方式分类线极化（线极化又可分为垂直极化、水平极化和±45°极化等）、圆极化（圆极化又可分为左旋圆极化和右旋圆极化）、椭圆极化等；•*按方向性分类全向天线、定向天线等；•*按工作性质分类发射天线、接收天线和收发共用天线等。此外，还发展出一些新型天线，如微带天线、智能天线、有源天线等。•深圳泓淋目前主要的产品类型为无线路由器天线、无线固定电话天线、无线网卡天线等。主要应用范围USBDeviceAccessPointPCICardPCMCIACardPHSWLAN•RFmeansRadioFrequency(無線頻率)•產品使用頻率:•2.4GHz—2.4~2.4835GHz。•5GHz----5.15~5.35,5.725~5.825GHz。•天線主要功能在於將傳輸纜線中的導波信號輻射至大氣中,使信號由導波信號變成自由空間電波信號;其另一目的是收集大氣中自由電波信號,使其成為有用、容易處理的導導波信號。無線區域網路傳輸系統天线的结构介绍双频SMA接头天线FrequencyRange2.4~2.4835GHz4.9~5.825GHzImpedance50ΩVSWR1.92Max.ReturnLoss-10dBMax.ElectricalWave1/2λDipoleGain1dBi@2.45GHz3dBi@5.25GHzPolarizationLinearVerticalRadiationPatternOmni-directionalMax.Power1WOperatingTemp-30℃~+90℃天線構成組件•天線桿套(AntennaCap)•上固定座(UpperBase)•下固定座(BottomBase)•固定鉚釘(Rivet)•RF接頭(RFConnector)•接地銅管(GroundTube)•同軸纜線(CoaxialCable)•螺旋杆(Helix)天线制造流程裁线→镀锡→组立连接器套件(接地铜管、铁氟龙、pin针)→组装接头→铆压接头→组装固定座→组装固定座与接头→铆压接地铜管→修建绝缘层长度→功能检测→组装杆套→包装作业天線桿套(AntennaCap)•TNC•SMA•高增益品质问题:尺寸不良(OD、长度、与组件配合不良、公差过大)外观不良(合模线过大、毛边、外伤、亮纹、变形、白雾)杆套重点尺寸品质重点:1.与组件的的配合尺寸2.外观上固定座品质重点:1.与组件的配合尺寸2.与下固定座配合时的弯折段落清晰感3.弯折脱粉4.外观5.表面残留油渍，裂痕??下固定座DetailA(Scale2:1)品质重点:1.与组件的配合尺寸2.与下固定座配合时的弯折段落清晰感3.弯折脱粉4.外观5.表面残留油渍，裂痕RF连接器•SMA系列–SMAPLUG（公头）–SMAJACK（母头）(forRG-178/RG316/1.13)•TNC系列–TNCPLUG（公头）–TNCJACK（母头）(forRG-178/RG316/1.13)•MMCX系列–MMCXPLUG（母头）(forRG-178/RG316/1.13)•MCX系列–MCXPLUG（母头）(forRG-178/RG316/1.13)–I-PEX系列(forRG-178/1.13)PLUG:(插頭)指的是自由端連接器JACK:(插座)指的是固定端連接器连接器插头1.MAINBODY3.FERRULE2.DIELECTRIC4.PIN剖雙邊品质重点:不得残留油渍普通扭力值00~400gf.cm旋转不可有异音与JACK组配不得卡死黑色电镀层不可脱落连接器插座品质重点:左图中B位置的细部尺寸与插头组配不得卡死DetailBScale1:3接地铜管品质重点:与同轴电缆的铆压拉力大于3kg与上固定座组配后卡住ToAssembleGroundTubeAndBottomPlug,MustBeTensionTest3KgMIN.同轴电缆(CoaxialCable)外被皮内导体绝缘体屏蔽层螺旋杆(Helix)重點尺寸:同轴电缆跳线•电缆型号:RG178,RG316,RG174,1.3mm,1.13mm,0.8mm•连接器型号:SMA,TNC,MCX,MMCX,MHF(I-PEX);JackandPlug;StandardandReverse•磁环（Ferrulecore）欢迎讨论
