维家VIGAS产品 A系例说明书2VIP免费

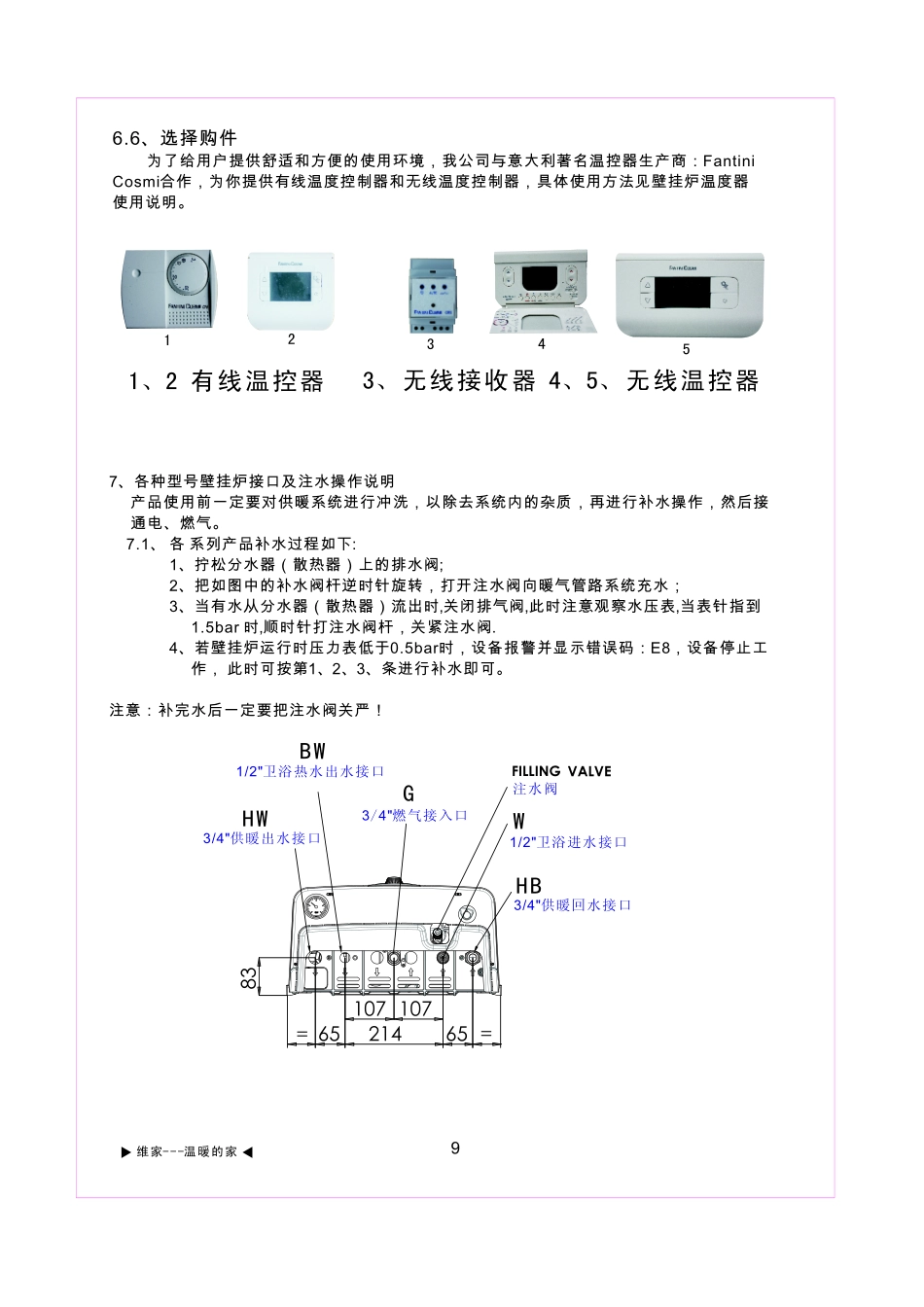

维家---温暖的家6.6、选择购件为了给用户提供舒适和方便的使用环境，我公司与意大利著名温控器生产商：FantiniCosmi合作，为你提供有线温度控制器和无线温度控制器，具体使用方法见壁挂炉温度器使用说明。1076521410765==83FILLINGVALVE1/2"卫浴热水出水接口3/4"供暖出水接口3/4"燃气接入口注水阀1/2"卫浴进水接口3/4"供暖回水接口HWBWGWHB7、各种型号壁挂炉接口及注水操作说明产品使用前一定要对供暖系统进行冲洗，以除去系统内的杂质，再进行补水操作，然后接通电、燃气。7.1、各系列产品补水过程如下:1、拧松分水器（散热器）上的排水阀;2、把如图中的补水阀杆逆时针旋转，打开注水阀向暖气管路系统充水；3、当有水从分水器（散热器）流出时,关闭排气阀,此时注意观察水压表,当表针指到1.5bar时,顺时针打注水阀杆，关紧注水阀.4、若壁挂炉运行时压力表低于0.5bar时，设备报警并显示错误码：E8，设备停止工作，此时可按第1、2、3、条进行补水即可。注意：补完水后一定要把注水阀关严！1、2有线温控器123453、无线接收器4、5、无线温控器维家---温暖的家卫浴水温度室外温控器温控器开机关机卫浴模式采暖模式夏季模式冬季模式错误代码；压力显示压力图标火焰图标显示模式图标参数图标点火失败错误警报采暖水温度多功能旋钮9.功能设置与调节壁挂炉安装好后,检查水、电、气连接是否正确。注意：通电后，设备显示屏背光点亮，如不操作5秒后自动熄灭。9.1、开机/关机开机：旋转多功能旋钮，直到“”符号闪烁，按压一下多功能旋钮，壁挂炉开机进入初始工作状态。关机：旋转多功能旋钮，直到“”符号闪烁，按压一下多功能旋钮，壁挂炉关机。9.2、供暖/洗浴（冬夏模式）转换冬季：在夏季模式时，旋转多功能旋钮，直到“”闪烁时，按压一下多功能旋钮，此时显示屏“”闪烁，5秒后系统记忆自动进入冬季模式。夏季：在冬季模式时，旋转多功能旋钮，直到“”闪烁时，按压一下多功能旋钮，此时显示屏“”闪烁，5秒后系统记忆自动进入夏季模式。9.3、供暖温度设定调整供暖“”符号模式下，旋转多功能旋钮，直到采暖符号闪烁“”,此时按压一下多功能旋钮，采暖符号右边数字闪烁“”转多功能旋钮进行温度的调整，当调整到需要的温度时，按压多功能旋钮或等待5秒系统自动保存。注意:此温度是为采暖系统水温，并不是房间温度，一般来说，用散热片水温要在65度以上，地暖水温度要设在45度以上！在夏季“”模式下，此温度不可调!9.4、洗浴温度设定调整旋转多功能旋钮，直到卫浴符号闪烁“”，此时按压一下多功能旋钮，卫浴符号左边数字闪烁“”旋钮进行温度的调整，当调整到需要的温度时，按压多功能旋钮或等待5秒系统自动保存。注意：此温度为卫浴出水水温，一般家里会装混合水龙头，出水时会混合冷水来调节温度，所以此温度按使用习惯来调节，一般设定为45度！9.5、室外温度自动补偿运行显示屏显示“”图标表示用户启用室外温度自动补偿功能模式，壁挂炉会按室外温度补偿曲线自动调整。注意：此模式需要另购：温度传感器或有线、无线温控器连接才有效。9.6、室内温度控制运行显示屏显示“”图标表示用户启用室内温度控制模式，壁挂炉会按温度控制器设定的室内温度自动运行。注意：此模式需要另购：有线、无线温度器并连接才有效。维家---温暖的家PUSH维家---温暖的家维家---温暖的家故障代码故障现象原因处理方法点火失败1、燃气阀没打开2、供气压力过低、管道内有空气3、点火针脱落，接触不良4、主控板高压不放电5、气阀没打开1、打开燃气阀门2、调整燃气压力，新装用户需排出管道内空气3、检测点火针连接线4、更换高压控制器或主控板5、更换气阀风机风压故障E7、E15在4分钟后仍未恢复同E7、E15原因一样寻求技术支持采暖NTC故障1、探头损坏2、连接线错误或接触不良1、更换采暖I温度探头2、检查连接线卫浴温度传感器故障1、探头损坏2、连接线错误或接解不良1、更换卫浴温度探头2、检查连接线燃气比例阀故障1、气阀连接线脱落、断线、接触不良2、燃气比例阀损坏1、检查气阀连接线2、更换气阀高温NTC保护1、NTC表面有污垢1、等待壁挂炉自动解锁2、更换NTC风压开关故障1、排烟不畅2、电压过低，排风量不...
