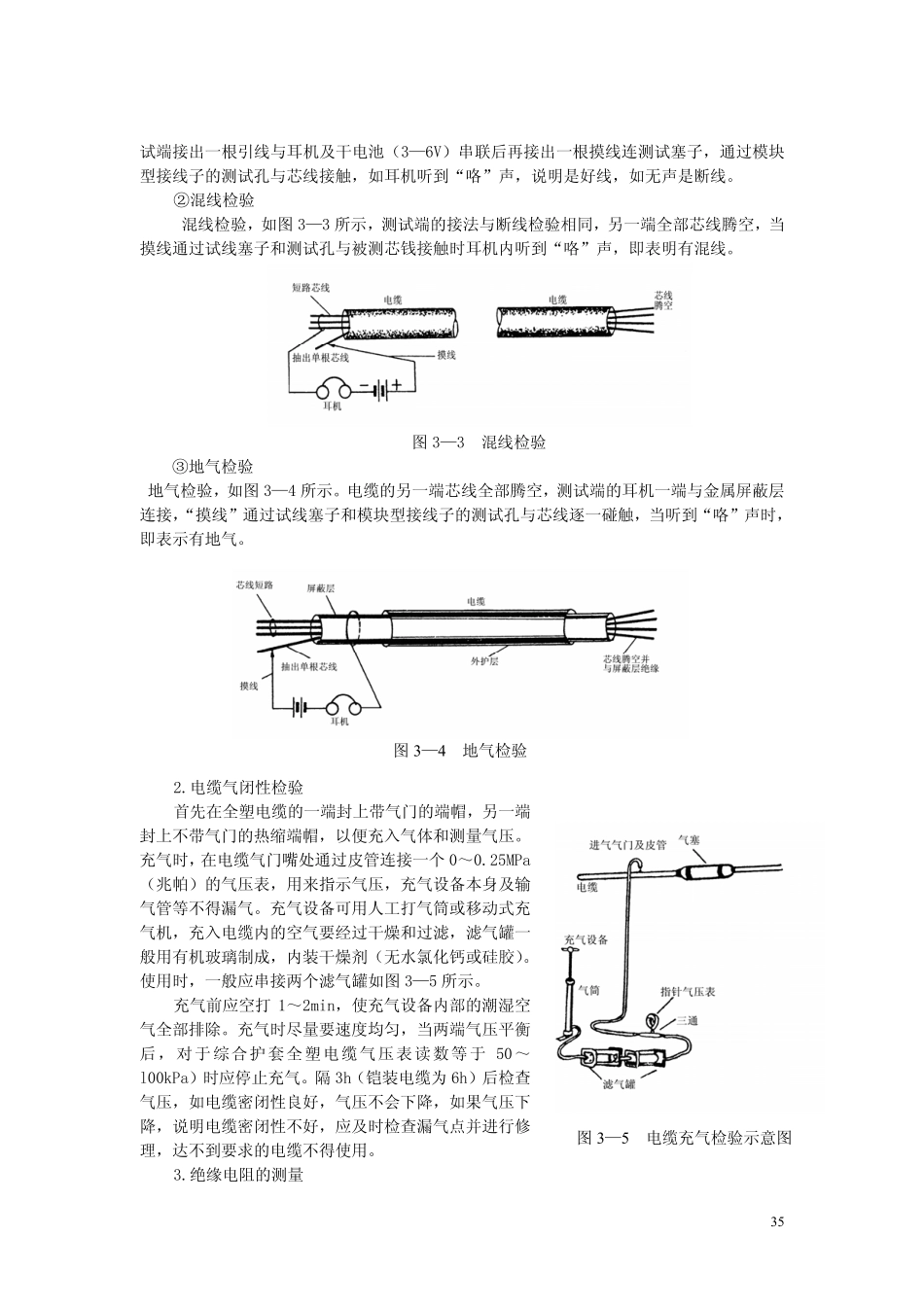

第3章通信电缆的敷设本章内容1.电缆的单盘检验与配盘2.通信电缆（架空、管道、直埋、水底、墙壁、楼内和进局）的敷设3.用户引入线与引入设备本章重点1.电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用2.管道设备的组成、管孔的排列和敷设管道的工程知识本章难点1.电缆管道设备2.全塑市内通信电缆的敷设方法、步骤和要求本章学时数24学时（理论教学18学时、实训教学6学时）学习本章目的和要求1.掌握电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用2.掌握管道设备的组成、管孔的排列和敷设管道的工程知识3.技能方面：会正确进行架空电缆的架设、管道电缆的穿放；能完成用户皮线、引入线、室内线的安装3.1电缆的单盘检验与配盘为了保证工程质量，电缆敷设前应进行单盘检验和配盘工作，本节主要介绍电缆的单盘检验与配盘工作。3.1.1单盘检验单盘电缆检验的主要项目有：不良线对检验、电缆气闭性检验、绝缘电阻检验、耐压检验及全塑电缆传输端别（A、B端）标记检验等。1.不良线对及其检验33（1）电缆中常见不良线对电缆中的常见不良线对如图3—1所示，有下列几种：①断线：电缆芯线断开。②混线：芯线相碰触（又名短路）。本对线间相碰为自混；不同线对间芯线相碰为它混。③地气：芯线与金属屏蔽层（地）相碰，又称接地。④反接：本对芯线的a、b线在电缆中间或接头中间错接。⑤差接：本对芯线的a（或b）线错与另一对芯线的b（或a）线相接，又称鸳鸯对。⑥交接：本对线在电缆中间或接头中间错接到另一对芯线，产生错号，又称跳对。图3—1常见不良线对单盘检验中一般只作断线、混线和地气检验。全塑电缆不能剥除芯线绝缘层进行检验，—般可利用模块型接线子卡破绝缘，通过试线孔和试线塞子进行检验（或打开电缆护套后，用火将芯线端头绝缘烧掉，注意火灾，或采用交流信号电源利用电磁感应原理进行检验）。由于不良线对检验手续繁杂，费工费时，对于有信誉的厂商，可查阅电缆出厂检验记录，一般在工程上可不再进行。否则一定要进行不良线对检验。（2）不良线对检验①断线检验图3—2断线检验断线检验，如图3—2所示。通过模块型接线子将一端短路，另一端用模块开路，在调34试端接出一根引线与耳机及干电池（3—6V）串联后再接出一根摸线连测试塞子，通过模块型接线子的测试孔与芯线接触，如耳机听到“咯”声，说明是好线，如无声是断线。②混线检验混线检验，如图3—3所示，测试端的接法与断线检验相同，另一端全部芯线腾空，当摸线通过试线塞子和测试孔与被测芯钱接触时耳机内听到“咯”声，即表明有混线。图3—3混线检验③地气检验地气检验，如图3—4所示。电缆的另一端芯线全部腾空，测试端的耳机一端与金属屏蔽层连接，“摸线”通过试线塞子和模块型接线子的测试孔与芯线逐一碰触，当听到“咯”声时，即表示有地气。图3—4地气检验2.电缆气闭性检验首先在全塑电缆的一端封上带气门的端帽，另一端封上不带气门的热缩端帽，以便充入气体和测量气压。充气时，在电缆气门嘴处通过皮管连接一个0～0.25MPa（兆帕）的气压表，用来指示气压，充气设备本身及输气管等不得漏气。充气设备可用人工打气筒或移动式充气机，充入电缆内的空气要经过干燥和过滤，滤气罐一般用有机玻璃制成，内装干燥剂（无水氯化钙或硅胶）。使用时，一般应串接两个滤气罐如图3—5所示。图3—5电缆充气检验示意图充气前应空打1～2min，使充气设备内部的潮湿空气全部排除。充气时尽量要速度均匀，当两端气压平衡后，对于综合护套全塑电缆气压表读数等于50～l00kPa）时应停止充气。隔3h（铠装电缆为6h）后检查气压，如电缆密闭性良好，气压不会下降，如果气压下降，说明电缆密闭性不好，应及时检查漏气点并进行修理，达不到要求的电缆不得使用。3.绝缘电阻的测量35绝缘电阻测量包括线间和单线对地（金属屏蔽层）的绝缘电阻。在温度为200C，相对湿度为80%时，全塑市内通信电缆绝缘电阻一般填充型每公里不小于3000MΩ；非填充型每公里不小于10000MΩ（500V高阻计）。聚氯乙烯绝缘电缆每公里不小于200MΩ。测试电缆芯线绝缘电阻，一般使用500V高阻计；500V、量程1000MΩ的兆欧表（...
