陶瓷电容与钽质电容及电解电容简介VIP免费

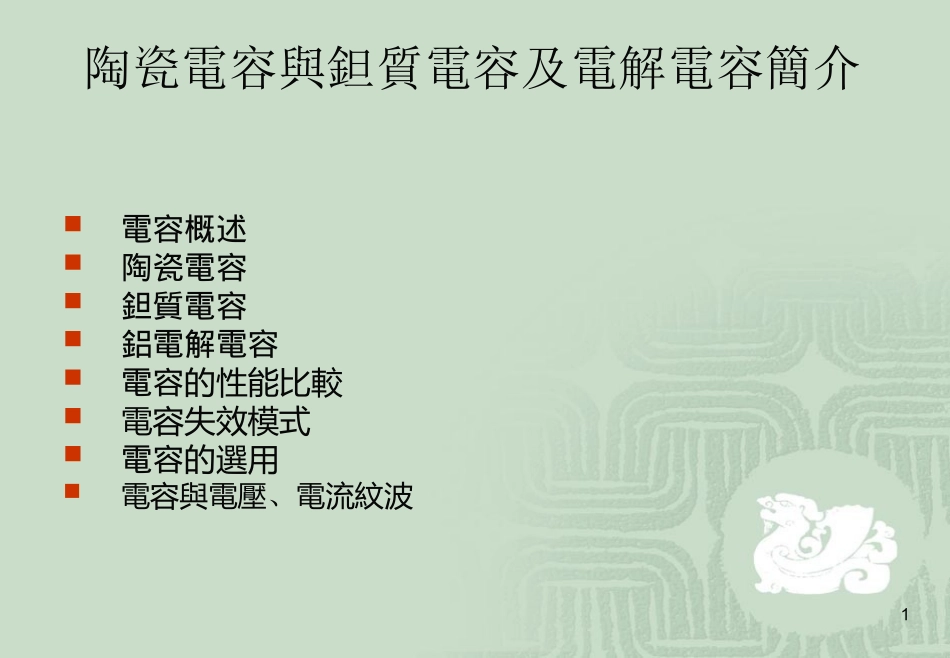

1陶瓷電容與鉭質電容及電解電容簡介電容概述陶瓷電容鉭質電容鋁電解電容電容的性能比較電容失效模式電容的選用電容與電壓、電流紋波2一.電容概述1.電容結構自1746年荷蘭科學家發現電容以來，經過不斷的發展，電容種類已經非常豐富，但其基本結構仍然保持不變，如下圖所示：电容用于存储電荷，它只能允许交流电经过，直流电被阻挡。在电路中，通常用于调谐、滤波、极间耦合等方面，是主要元件之一。32.容值、電壓、電量關係當對電容進行充電時，兩個電極分別聚集了等量的正負電荷，從而在兩極之間產生一個電壓，電壓與電量的關係可以用如下公式表示：Q=CVV表示電容兩極之間的電壓Q表示電容兩極閒的電荷，單位是庫侖，1庫侖=6×1019個電荷。C是電容的容值，是一個常數。43.电容的分类与符号按电容量可否调整分为：固定电容器、可变电容器和微调电容器固定电容可变电容微调电容电解电容•按所用介质不同分为：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。按电容有無極性分为：無極性電容和有極性電容兩大類5电容器的单位是法拉(F),常用单位还有微法(μF)、纳法(nF)和皮法(pF),换算:1F=106μF=109nF=1012pF4.电容器的单位与标示电容器的标识方法有三种：直标法：直接标注在表面，如果数字是整数，则单位是pF;数字带小数点，单位是μF。文字符号法：用文字与数字混合标注，若字母在中央，则充当小数点。色标法：与电阻相同，读取方向由电容体引脚。6电容器的参数标称容量：在外壳上标明的，由国家规定的电容器电容量的标准值。允许误差范围：实际电容量与标称电容量的允许最大偏差范围，分三级I-±5%,II-±10%,III-±20%。额定工作电压：在允许的环境温度范围内，能够长期施加在电容器上的最大电压有效值称为额定电压（一般为直流电压）。温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。绝缘电阻：指两个电极间绝缘介质的电阻，越大越好。损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。频率特性：电容器的电参数随电场频率而变化的性质。等效串聯阻抗:對非理想電容,其內部電極與端電極之間存在的電阻值.71.定义:片式多层瓷介电容器(MLCC)---简称片式电容器,是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器。二、片式多层瓷介电容器(MLCC)82.1尺寸根據EIA分法有13种通用的SIZE：英制：01005,0201,0402,0603,0805,1206,1210,1805,1808,1812,1825,2220,2225公制：0402,0603,1005,1608,2012,3216,3225,4512,4520,4532,4564,5650,56642.2外形9结构主要包括三大部分:陶瓷介质，金属内电极，金属外电极。而多层片式陶瓷电容器它是一个多层叠合的结构，是由多个简单平行板电容器的并联体。3.结构10内部構造11電極材質12陶瓷是一个绝缘体，而作为电容器介质用的陶瓷除了具有绝缘特性外，还有一个很重要的特性：就是极化。即它在外加电场的作用下，正负电荷会偏离原有的位置，从而表现出正负两个极性。绝缘体的极化特性我们一般用介电常数ε来表示，即介质的K值。4.陶瓷介质的特性下面例举不同材料的介电常数：真空：1.0空气：1.004纸：4~6玻璃：3.7~19三氧化二铝（Al2O3）：9钛酸钡（BaTiO3）：1500结构陶瓷：10~20000135.瓷介的分类陶瓷是一种质硬、性脆的无机烧结体，一般分为两大类：功能陶瓷和结构陶瓷。用来制造片式多层瓷介电容（MLCC）的陶瓷是一种结构陶瓷，是电子陶瓷，也叫电容器瓷。1)照EIA三級分類,有五种通用的介質,COG(NPO),X7R,X5R,Z5U,Y5VⅠ类电容器瓷(COG)，它是順電材料Ⅱ类电容器瓷(X7R、X5R、)，它是鉄電物質材料Ⅲ类电容器瓷（Y5V、Z5U），它是鉄電物質材料146.瓷介代号陶瓷介质的代号是按其陶瓷材料的温度特性来命名的。目前国际上通用美国EIA标准的叫法，用字母来表示。常用的几种陶瓷材料的含义如下：Y5V：温度特性Y代表－25℃；5代表＋85℃；温度...
