冲洗、打压方案VIP免费

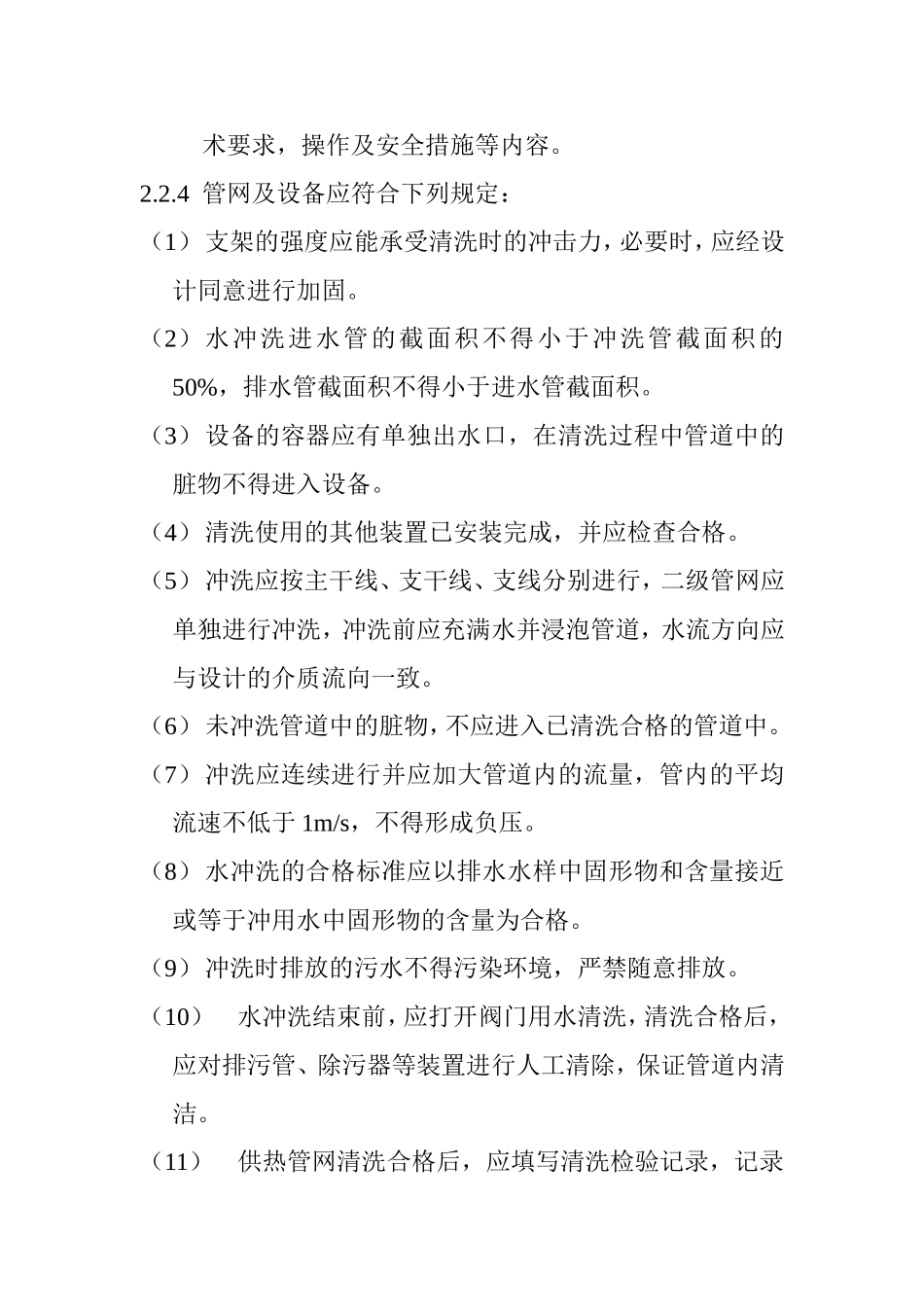

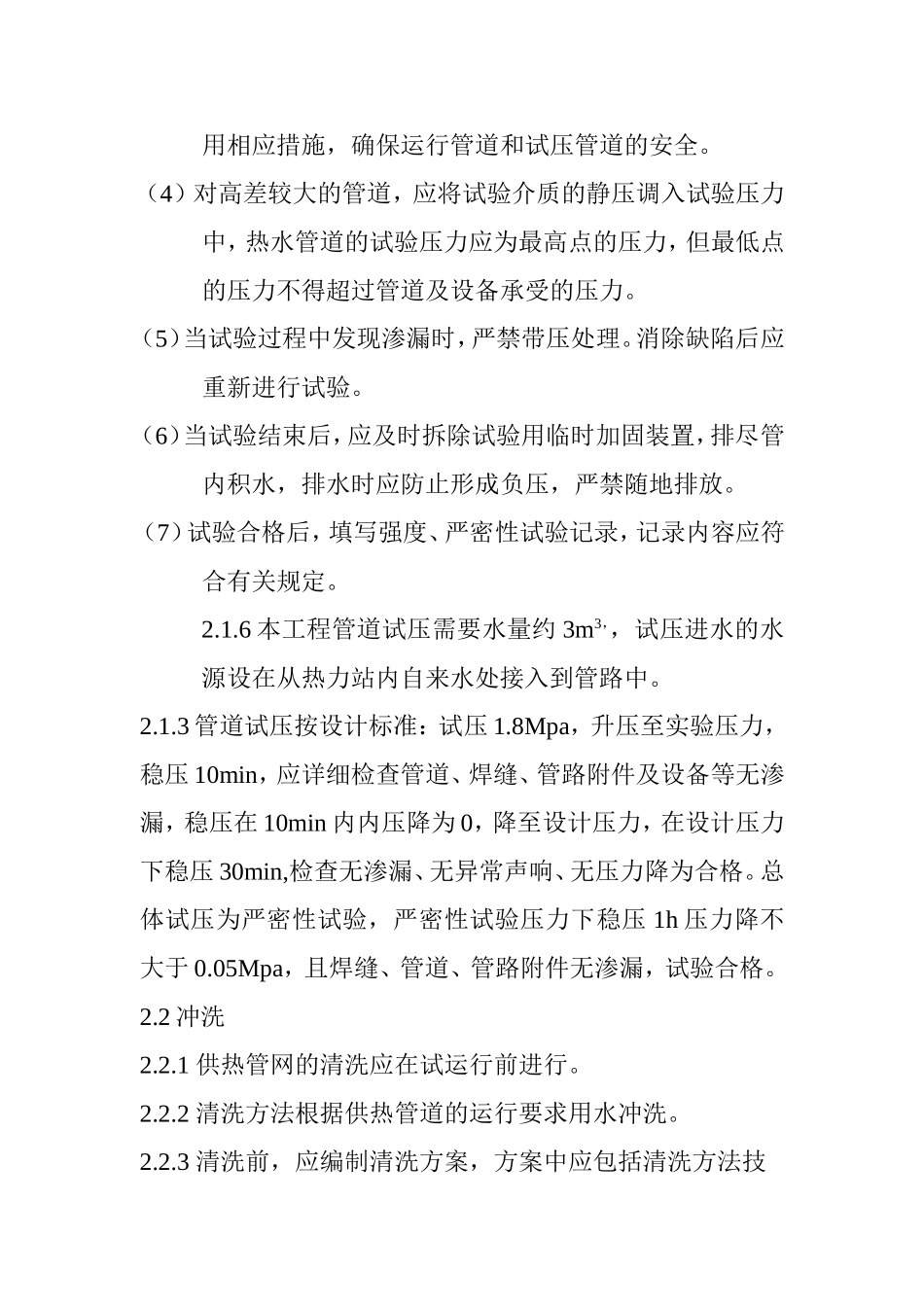

一、工程简介：本工程为金隅环贸国际公寓热力站改造工程。设计任务书编号JT14-01C561。总供热面积81600㎡，热力站共计十个系统。本次设计改造公寓中、高区热水系统，增加一个备用罐，中高区热水系统切换使用。备用罐设计热负荷取两个系统最大值363kw。热水换热设备选用立式容积式换热器。1.1设计参数：热水：供/回水温度70℃/40℃，压力1.46MPa。试验压力：分段试压1.8Mpa1.2主要设备：无缝钢管DN6524米镀锌钢管DN10036米，1.3主要机具：打压泵2台，管箍DN155个，钢管DN1510米，水龙带DN6550米二、冲洗、试压措施:2.1试压2.1.1所有管道应进行压力试验，试验压力1.8Mpa。2.1.2水压试验应符合下列规定：（1）管道水压试验应以洁净水作为试验介质。（2）充水时，应排尽管道及设备中的空气。（3）当运行管道与试压管道之间的温度大于100度时，应采用相应措施，确保运行管道和试压管道的安全。（4）对高差较大的管道，应将试验介质的静压调入试验压力中，热水管道的试验压力应为最高点的压力，但最低点的压力不得超过管道及设备承受的压力。（5）当试验过程中发现渗漏时，严禁带压处理。消除缺陷后应重新进行试验。（6）当试验结束后，应及时拆除试验用临时加固装置，排尽管内积水，排水时应防止形成负压，严禁随地排放。（7）试验合格后，填写强度、严密性试验记录，记录内容应符合有关规定。2.1.6本工程管道试压需要水量约3m3，，试压进水的水源设在从热力站内自来水处接入到管路中。2.1.3管道试压按设计标准：试压1.8Mpa，升压至实验压力，稳压10min，应详细检查管道、焊缝、管路附件及设备等无渗漏，稳压在10min内内压降为0，降至设计压力，在设计压力下稳压30min,检查无渗漏、无异常声响、无压力降为合格。总体试压为严密性试验，严密性试验压力下稳压1h压力降不大于0.05Mpa，且焊缝、管道、管路附件无渗漏，试验合格。2.2冲洗2.2.1供热管网的清洗应在试运行前进行。2.2.2清洗方法根据供热管道的运行要求用水冲洗。2.2.3清洗前，应编制清洗方案，方案中应包括清洗方法技术要求，操作及安全措施等内容。2.2.4管网及设备应符合下列规定：（1）支架的强度应能承受清洗时的冲击力，必要时，应经设计同意进行加固。（2）水冲洗进水管的截面积不得小于冲洗管截面积的50%，排水管截面积不得小于进水管截面积。（3）设备的容器应有单独出水口，在清洗过程中管道中的脏物不得进入设备。（4）清洗使用的其他装置已安装完成，并应检查合格。（5）冲洗应按主干线、支干线、支线分别进行，二级管网应单独进行冲洗，冲洗前应充满水并浸泡管道，水流方向应与设计的介质流向一致。（6）未冲洗管道中的脏物，不应进入已清洗合格的管道中。（7）冲洗应连续进行并应加大管道内的流量，管内的平均流速不低于1m/s，不得形成负压。（8）水冲洗的合格标准应以排水水样中固形物和含量接近或等于冲用水中固形物的含量为合格。（9）冲洗时排放的污水不得污染环境，严禁随意排放。（10）水冲洗结束前，应打开阀门用水清洗，清洗合格后，应对排污管、除污器等装置进行人工清除，保证管道内清洁。（11）供热管网清洗合格后，应填写清洗检验记录，记录内容应符合有关规定。2.2.5管道冲洗采用单管冲洗。冲洗进水采用热力站内自来水，冲洗要求直到排出水的颜色清洁与入水口的水颜色一致为止。将排出的冲洗用水用消防水管连接院内污水井口排入市政管网。三、质量保证措施：为了确保冲洗、试压的顺利进行，首先成立领导小组，设组长一名，组长及小组成员如下：组长:王磊组员:刘连第、冉升、刘东，卢玉龙。领导小组电话：1501155236。领导小组要求现场值班,时刻观察现场情况,发现问题及时处理,以确保试压冲洗如期进行。环贸中心E站热力站改造工程打压冲洗方案北京市特欣市政公用工程有限公司2015年2月7日
