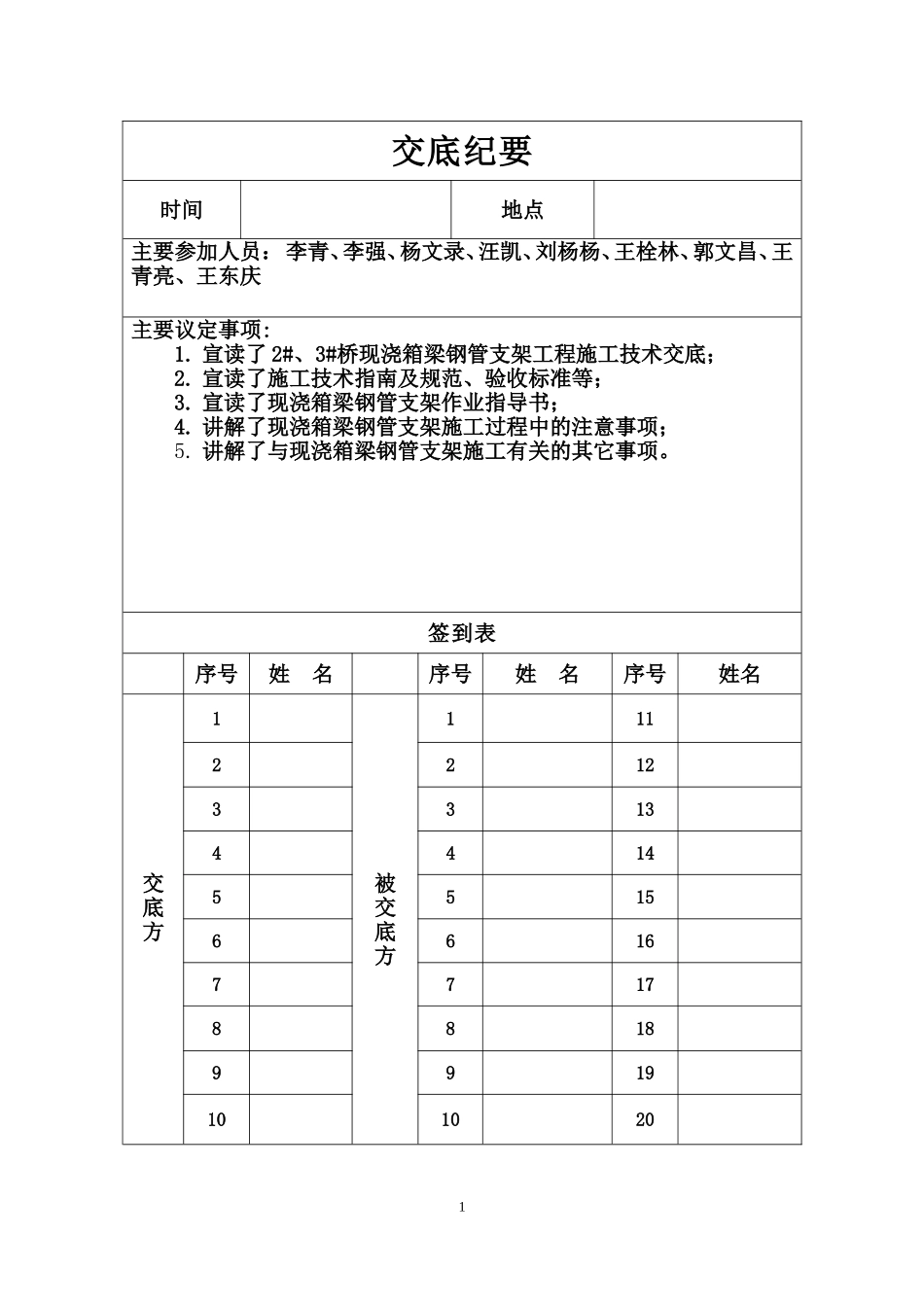

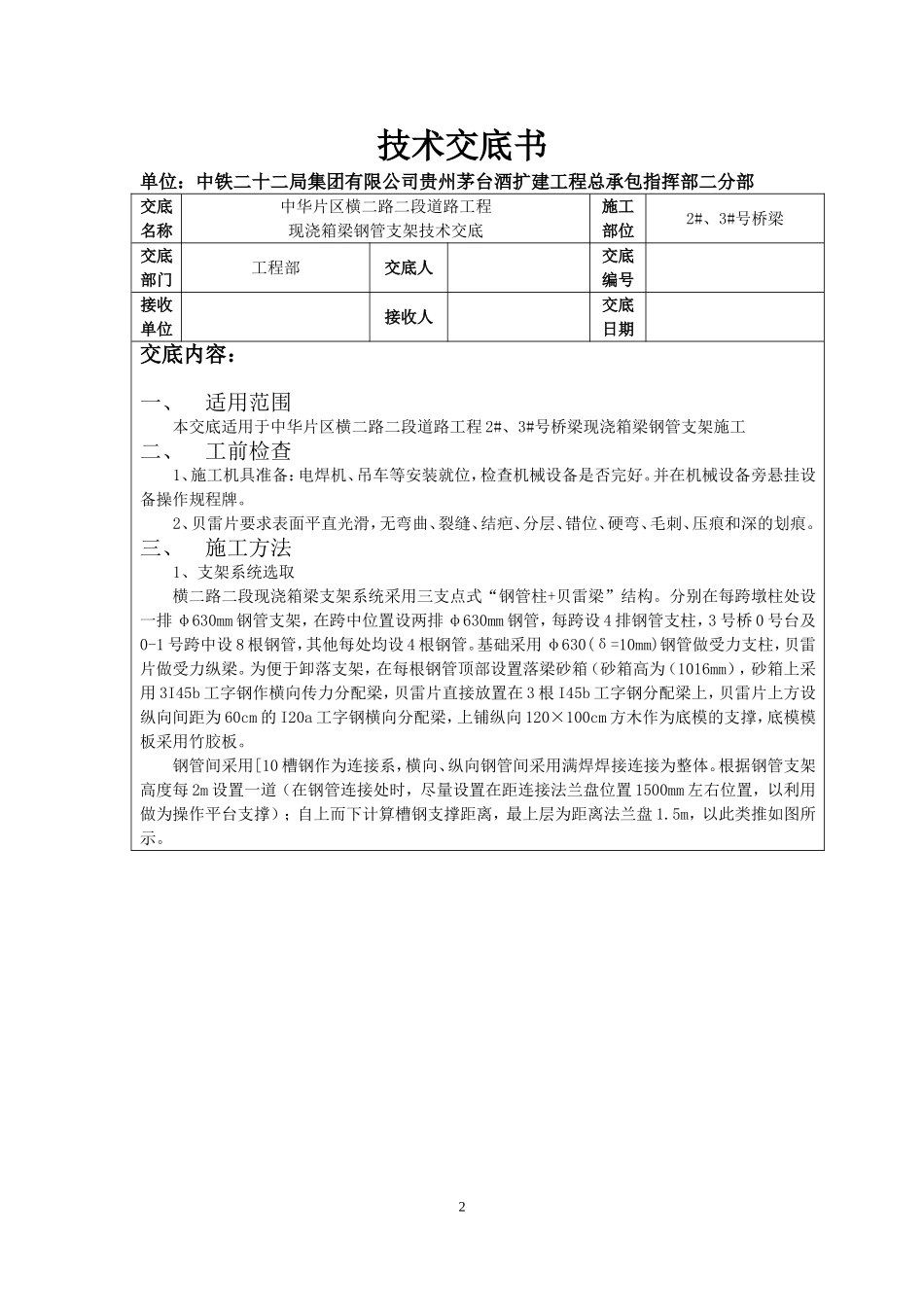

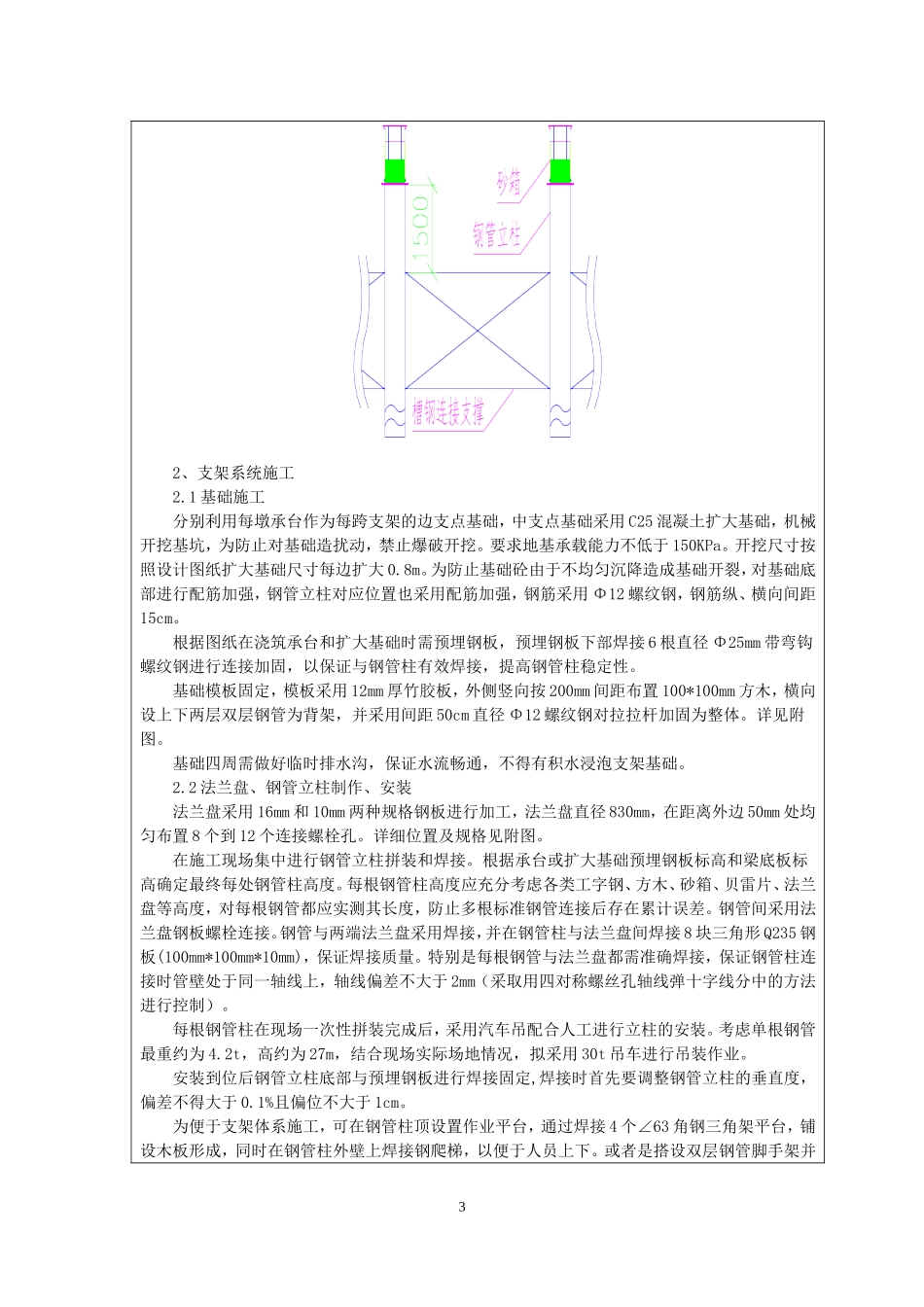

交底纪要时间地点主要参加人员：李青、李强、杨文录、汪凯、刘杨杨、王栓林、郭文昌、王青亮、王东庆主要议定事项:1.宣读了2#、3#桥现浇箱梁钢管支架工程施工技术交底；2.宣读了施工技术指南及规范、验收标准等；3.宣读了现浇箱梁钢管支架作业指导书；4.讲解了现浇箱梁钢管支架施工过程中的注意事项；5.讲解了与现浇箱梁钢管支架施工有关的其它事项。签到表序号姓名序号姓名序号姓名交底方1被交底方111221233134414551566167717881899191010201技术交底书单位：中铁二十二局集团有限公司贵州茅台酒扩建工程总承包指挥部二分部交底名称中华片区横二路二段道路工程现浇箱梁钢管支架技术交底施工部位2#、3#号桥梁交底部门工程部交底人交底编号接收单位接收人交底日期交底内容：一、适用范围本交底适用于中华片区横二路二段道路工程2#、3#号桥梁现浇箱梁钢管支架施工二、工前检查1、施工机具准备：电焊机、吊车等安装就位，检查机械设备是否完好。并在机械设备旁悬挂设备操作规程牌。2、贝雷片要求表面平直光滑，无弯曲、裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。三、施工方法1、支架系统选取横二路二段现浇箱梁支架系统采用三支点式“钢管柱+贝雷梁”结构。分别在每跨墩柱处设一排φ630mm钢管支架，在跨中位置设两排φ630mm钢管，每跨设4排钢管支柱，3号桥0号台及0-1号跨中设8根钢管，其他每处均设4根钢管。基础采用φ630(δ=10mm)钢管做受力支柱，贝雷片做受力纵梁。为便于卸落支架，在每根钢管顶部设置落梁砂箱（砂箱高为（1016mm），砂箱上采用3I45b工字钢作横向传力分配梁，贝雷片直接放置在3根I45b工字钢分配梁上，贝雷片上方设纵向间距为60cm的I20a工字钢横向分配梁，上铺纵向120×100cm方木作为底模的支撑，底模模板采用竹胶板。钢管间采用[10槽钢作为连接系，横向、纵向钢管间采用满焊焊接连接为整体。根据钢管支架高度每2m设置一道（在钢管连接处时，尽量设置在距连接法兰盘位置1500mm左右位置，以利用做为操作平台支撑）；自上而下计算槽钢支撑距离，最上层为距离法兰盘1.5m，以此类推如图所示。22、支架系统施工2.1基础施工分别利用每墩承台作为每跨支架的边支点基础，中支点基础采用C25混凝土扩大基础，机械开挖基坑，为防止对基础造扰动，禁止爆破开挖。要求地基承载能力不低于150KPa。开挖尺寸按照设计图纸扩大基础尺寸每边扩大0.8m。为防止基础砼由于不均匀沉降造成基础开裂，对基础底部进行配筋加强，钢管立柱对应位置也采用配筋加强，钢筋采用Φ12螺纹钢，钢筋纵、横向间距15cm。根据图纸在浇筑承台和扩大基础时需预埋钢板，预埋钢板下部焊接6根直径Φ25mm带弯钩螺纹钢进行连接加固，以保证与钢管柱有效焊接，提高钢管柱稳定性。基础模板固定，模板采用12mm厚竹胶板，外侧竖向按200mm间距布置100*100mm方木，横向设上下两层双层钢管为背架，并采用间距50cm直径Φ12螺纹钢对拉拉杆加固为整体。详见附图。基础四周需做好临时排水沟，保证水流畅通，不得有积水浸泡支架基础。2.2法兰盘、钢管立柱制作、安装法兰盘采用16mm和10mm两种规格钢板进行加工，法兰盘直径830mm，在距离外边50mm处均匀布置8个到12个连接螺栓孔。详细位置及规格见附图。在施工现场集中进行钢管立柱拼装和焊接。根据承台或扩大基础预埋钢板标高和梁底板标高确定最终每处钢管柱高度。每根钢管柱高度应充分考虑各类工字钢、方木、砂箱、贝雷片、法兰盘等高度，对每根钢管都应实测其长度，防止多根标准钢管连接后存在累计误差。钢管间采用法兰盘钢板螺栓连接。钢管与两端法兰盘采用焊接，并在钢管柱与法兰盘间焊接8块三角形Q235钢板(100mm*100mm*10mm)，保证焊接质量。特别是每根钢管与法兰盘都需准确焊接，保证钢管柱连接时管壁处于同一轴线上，轴线偏差不大于2mm（采取用四对称螺丝孔轴线弹十字线分中的方法进行控制）。每根钢管柱在现场一次性拼装完成后，采用汽车吊配合人工进行立柱的安装。考虑单根钢管最重约为4.2t，高约为27m，结合现场实际场地情况，拟采用30t吊车进行吊装作业。安装到位后钢管立柱底部与预埋钢板进行焊接固定,焊接时首先要调整钢管立柱的垂直度，偏差不得大于0....
