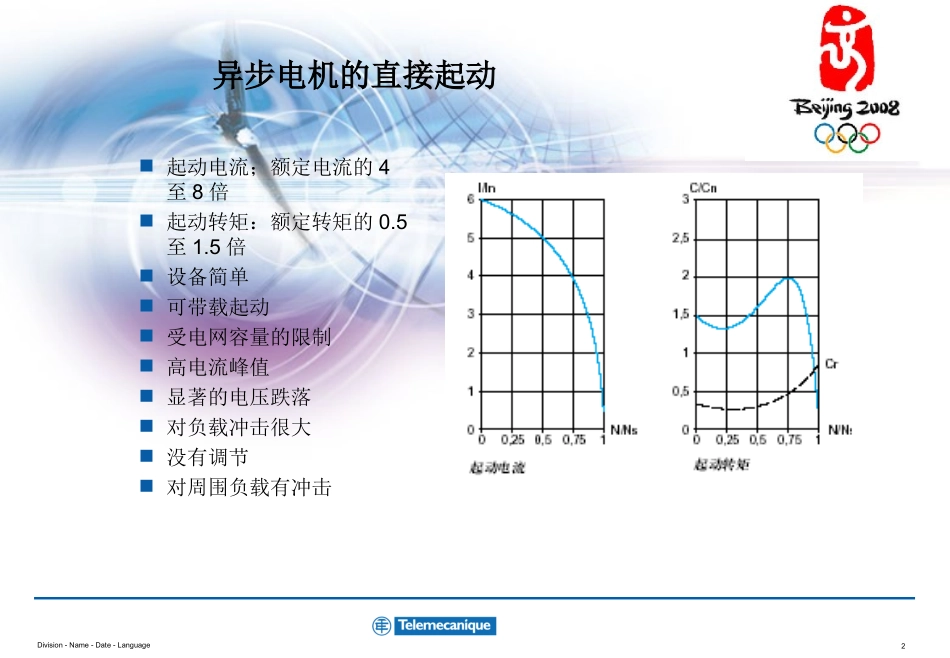

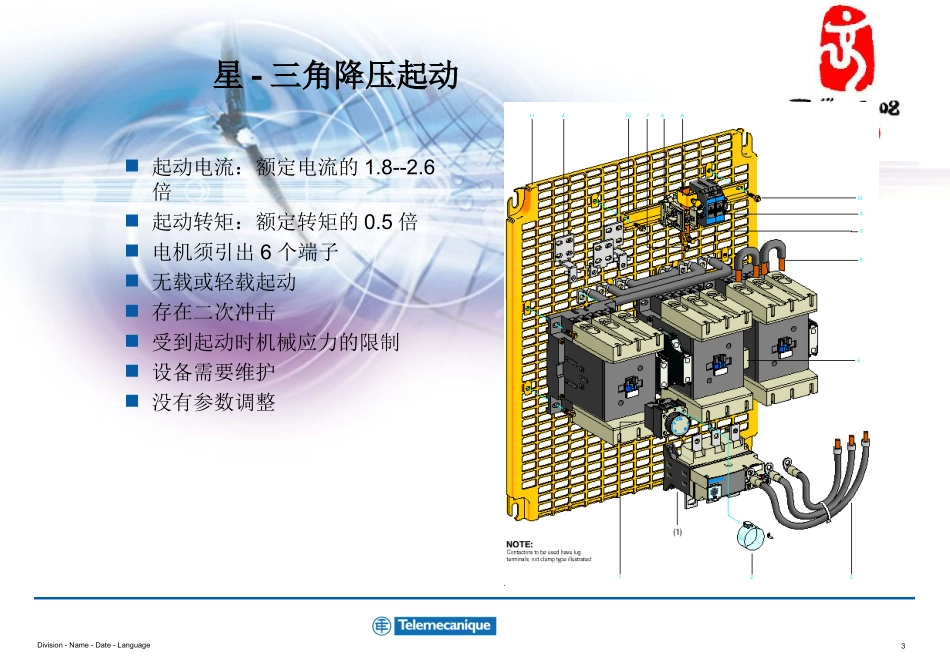

软起动器的基本概念Division-Name-Date-Language2起动电流；额定电流的4至8倍起动转矩：额定转矩的0.5至1.5倍设备简单可带载起动受电网容量的限制高电流峰值显著的电压跌落对负载冲击很大没有调节对周围负载有冲击异步电机的直接起动Division-Name-Date-Language3起动电流：额定电流的1.8--2.6倍起动转矩：额定转矩的0.5倍电机须引出6个端子无载或轻载起动存在二次冲击受到起动时机械应力的限制设备需要维护没有参数调整星-三角降压起动Division-Name-Date-Language4起动电流为额定电流的1.7--4倍起动转矩为额定转矩的0.4--0.85倍适用于大功率电机受到起动时机械应力的限制连接到全电压时有高电压降落和电流峰值不可调节设备笨重，需要维护自耦变压器降压起动Division-Name-Date-Language5降压比不可调接触器切换可靠性差存在二次冲击只能控制起动传统降压起动方式的缺陷Division-Name-Date-Language6软起动器是智能化的降压起动器1L13L25L32T14T26T3CTCTDivision-Name-Date-Language7高度智能化起动曲线可调满足不同负载的要求非接触式,类似固态继电器,可靠性高起动曲线连续,无二次冲击可控制软起,也可控制软停转矩提升/突跳软起动器与传统起动方式的区别Division-Name-Date-Language8使用电流限幅起动起动电流一直接近限幅值起动转矩越来越大负载转速加速不均匀转速会出现超调起动过程中功率因数较低Division-Name-Date-Language9使用转矩控制的起动直接计算转矩可以提供变转矩，也可以提供恒转矩转速接近线形上升可以设定初始转矩可以设定加速积分时间适合与启动恒转矩和变转矩类负载Division-Name-Date-Language10标准负载对应电机工作负荷S1,从冷态下以4In起动不超过23秒或以3In起动不超过46秒。对应电机工作负荷S4，即循环工作类负载，若负载系数为50%，每小时起动10次，以3In起动不超过23秒或4In不超过12秒电机热保护负荷10级保护等级典型：离心泵标准负载与重型负载重型负载对应电机工作负荷S1,从冷态下以4In起动超过48秒或以3In起动超过90秒。对应电机工作负荷S4，即循环工作类负载，若负载系数为50%，每小时起动10次，以4In起动超过25电机热保护负荷20级保护等级典型：研磨机判断以负载是标准型还是重型，取决于每次起动的困难程度以及起动的频繁程度。Division-Name-Date-Language11起动结束后，电机全压运行，剩下的只有保护功能。旁路后，其晶闸管被旁通，不再发热。旁路后，电控柜内的发热很少，软起动器的寿命可大大延长。软起动器的旁路由软起动器自带的输出继电器控制。旁路后，电流测量和保护机构仍然有效。软起动器的旁路与变频器负载切入工频有着根本的区别。建议旁路，但不是必须。软起动器的旁路Division-Name-Date-Language12旁路端子示意图1/1/L1L13/3/L2L25/5/L3L32/2/T1T14/4/T2T26/6/T3T3A1A1B1B1C1C1A2A2B2B2C2C2KM3KM3UUVVWWDivision-Name-Date-Language13例如:400Vmotor,110kW（ATS48C21Q）额定电流195Adelta连接每一绕组中电流:195/1.73ie.114A选择软起的最大连续标称电流大于114A，i.e.140A额定(ATS48C14Q-75kW)按照样本直接选型根据软起的额定输出根据电机功率和负载类型根据推荐原理图接线软起动器的内三角连接Division-Name-Date-Language14自由停车软起动器停止输出适用于大多数负载软停软起动器向电机提供逐渐减少的电压电机和负载的停止放慢可以避免水锤现象可能出现电机电流增大和噪声提高动态制动停车可以减少停车时间可以辅以直流注入制动适用于高惯性负载停机制动效果有限软起动器的停车类型Division-Name-Date-Language15软起动器可根据设定的整定电流和实际的起动或运行电流不断计算电机的温升热保护等级可调：2/10A/10/15/20/25/30级在电机已停机或起动器被关闭后，即使控制电路未通电也会记忆和计算电机的热状态，可以防止电机在温升过高的情况下重新起动。软起动器计算的电机热状态可以在菜单中读取电机热保护功能可以被禁止可以将起动器计算出的电机热状...
