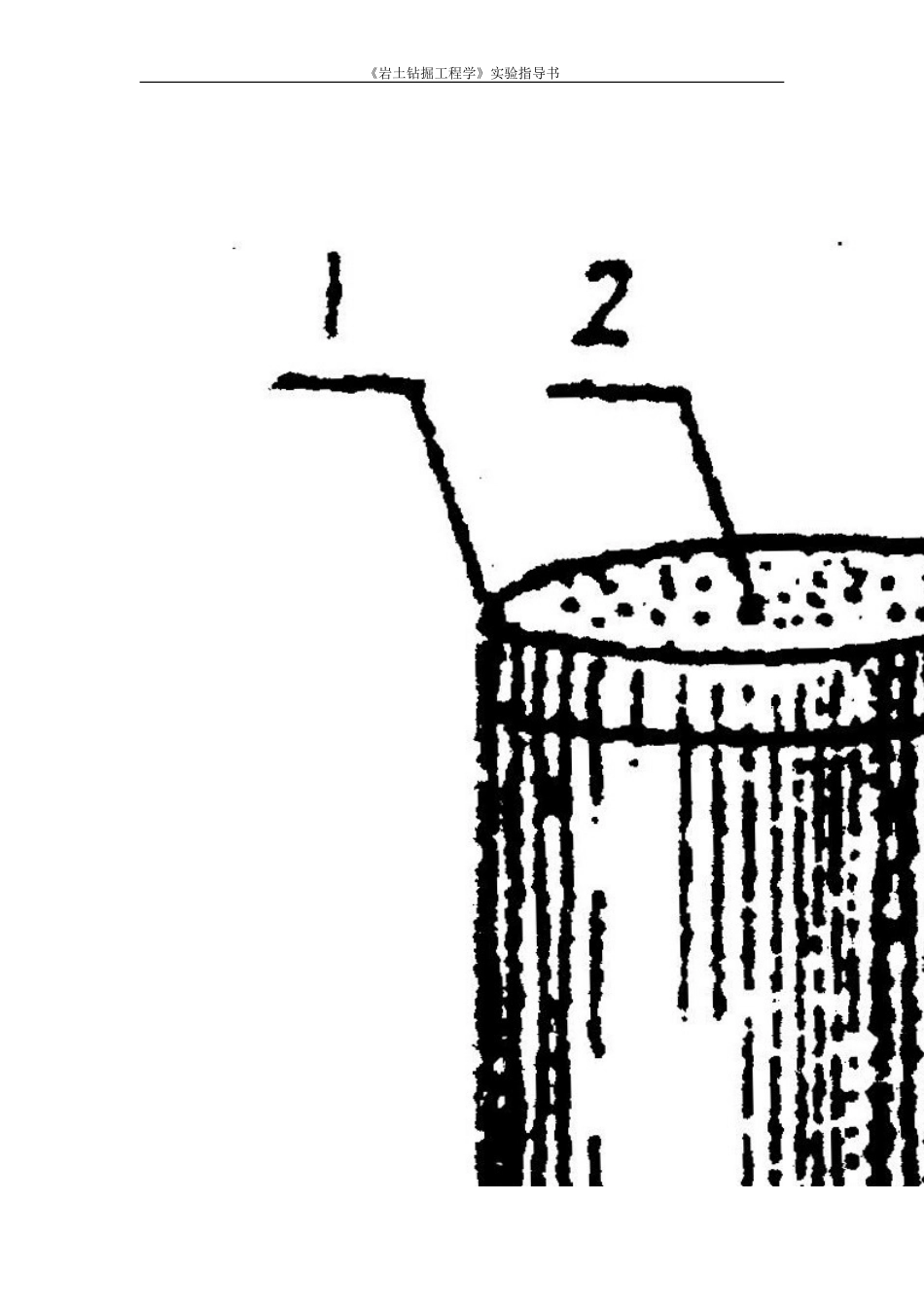

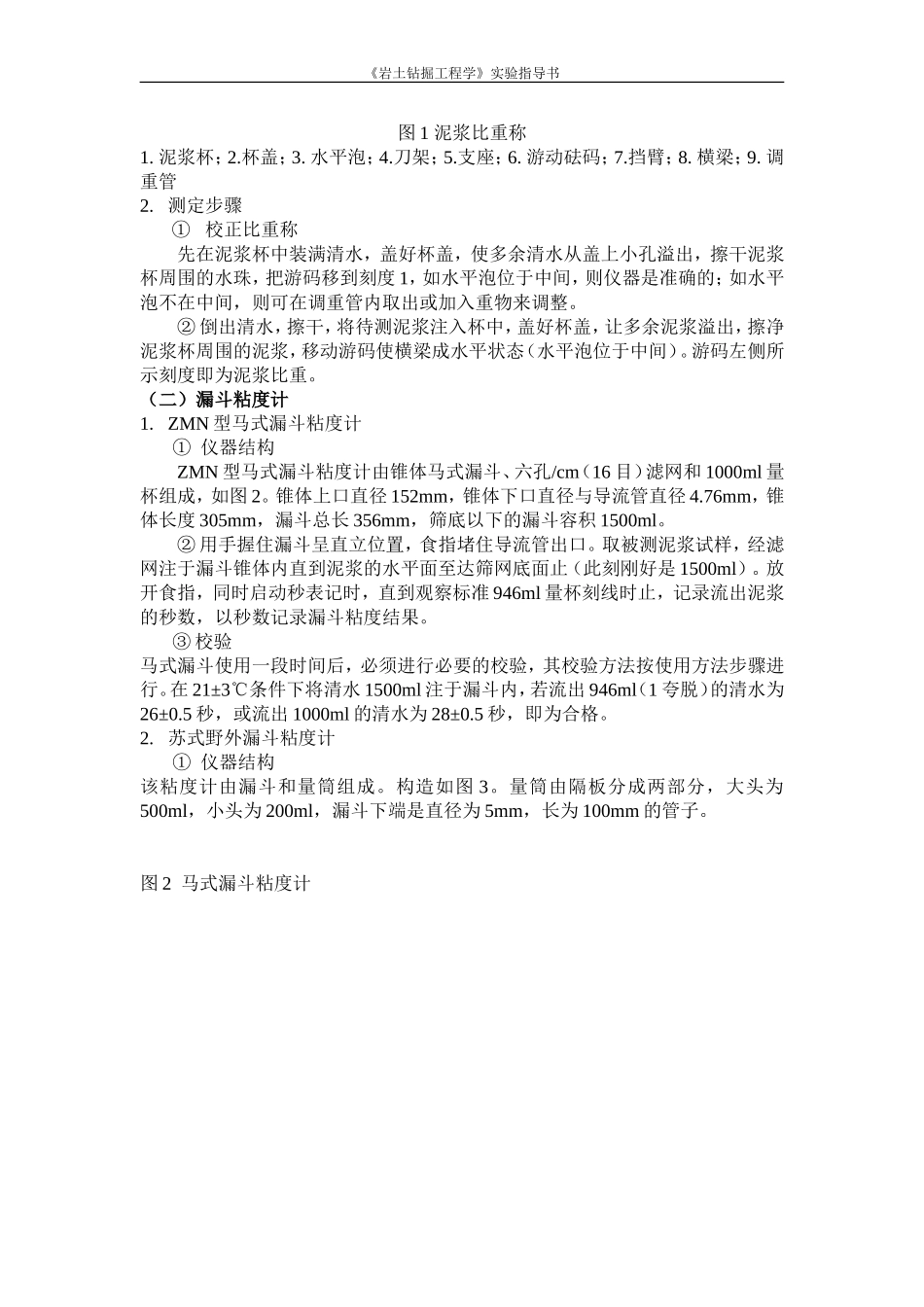

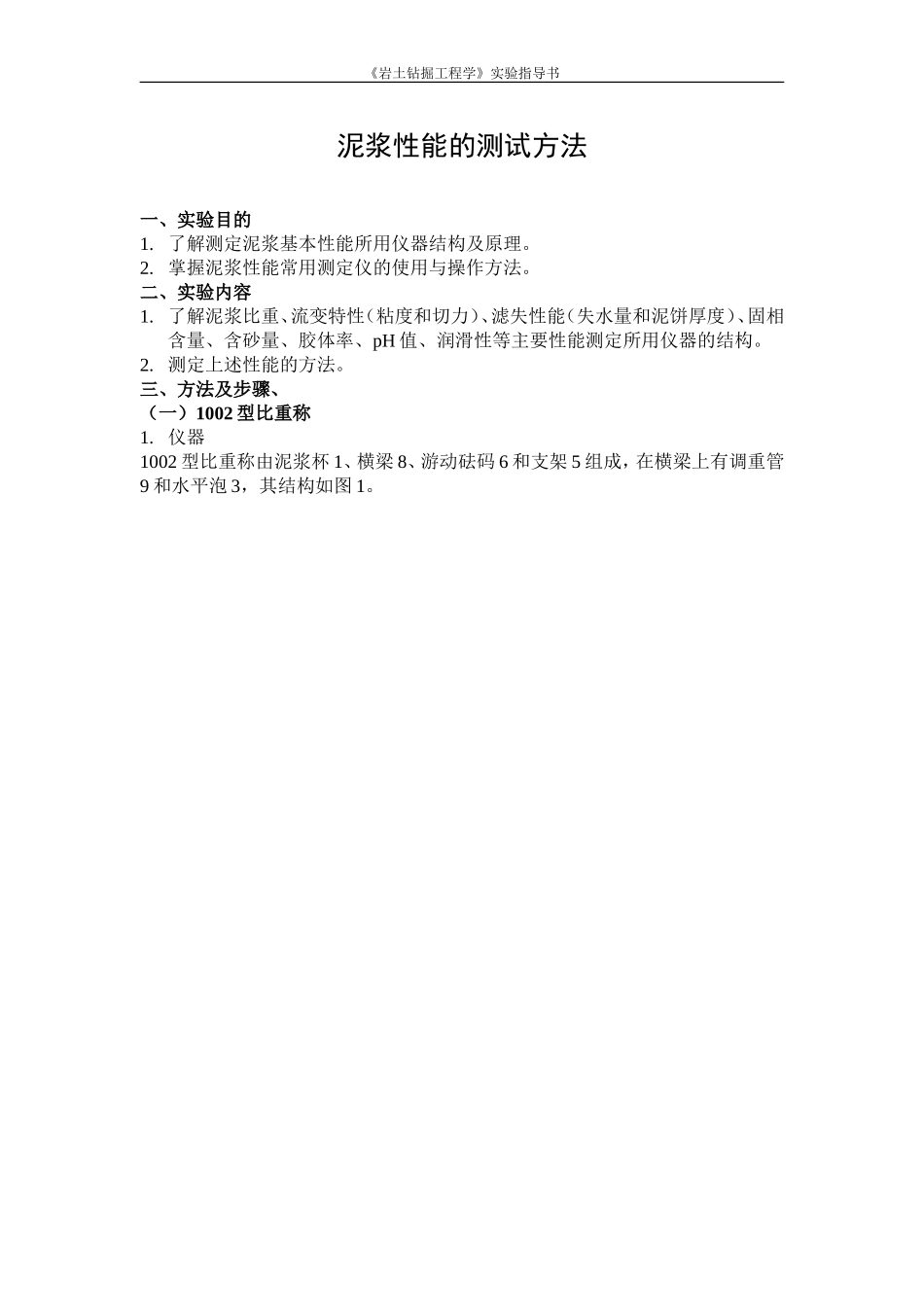

《岩土钻掘工程学》实验指导书泥浆性能的测试方法一、实验目的1.了解测定泥浆基本性能所用仪器结构及原理。2.掌握泥浆性能常用测定仪的使用与操作方法。二、实验内容1.了解泥浆比重、流变特性（粘度和切力）、滤失性能（失水量和泥饼厚度）、固相含量、含砂量、胶体率、pH值、润滑性等主要性能测定所用仪器的结构。2.测定上述性能的方法。三、方法及步骤、（一）1002型比重称1.仪器1002型比重称由泥浆杯1、横梁8、游动砝码6和支架5组成，在横梁上有调重管9和水平泡3，其结构如图1。《岩土钻掘工程学》实验指导书《岩土钻掘工程学》实验指导书图1泥浆比重称1.泥浆杯；2.杯盖；3.水平泡；4.刀架；5.支座；6.游动砝码；7.挡臂；8.横梁；9.调重管2.测定步骤①校正比重称先在泥浆杯中装满清水，盖好杯盖，使多余清水从盖上小孔溢出，擦干泥浆杯周围的水珠，把游码移到刻度1，如水平泡位于中间，则仪器是准确的；如水平泡不在中间，则可在调重管内取出或加入重物来调整。②倒出清水，擦干，将待测泥浆注入杯中，盖好杯盖，让多余泥浆溢出，擦净泥浆杯周围的泥浆，移动游码使横梁成水平状态（水平泡位于中间）。游码左侧所示刻度即为泥浆比重。（二）漏斗粘度计1.ZMN型马式漏斗粘度计①仪器结构ZMN型马式漏斗粘度计由锥体马式漏斗、六孔/cm（16目）滤网和1000ml量杯组成，如图2。锥体上口直径152mm，锥体下口直径与导流管直径4.76mm，锥体长度305mm，漏斗总长356mm，筛底以下的漏斗容积1500ml。②用手握住漏斗呈直立位置，食指堵住导流管出口。取被测泥浆试样，经滤网注于漏斗锥体内直到泥浆的水平面至达筛网底面止（此刻刚好是1500ml）。放开食指，同时启动秒表记时，直到观察标准946ml量杯刻线时止，记录流出泥浆的秒数，以秒数记录漏斗粘度结果。③校验马式漏斗使用一段时间后，必须进行必要的校验，其校验方法按使用方法步骤进行。在21±3℃条件下将清水1500ml注于漏斗内，若流出946ml（1夸脱）的清水为26±0.5秒，或流出1000ml的清水为28±0.5秒，即为合格。2.苏式野外漏斗粘度计①仪器结构该粘度计由漏斗和量筒组成。构造如图3。量筒由隔板分成两部分，大头为500ml，小头为200ml，漏斗下端是直径为5mm，长为100mm的管子。图2马式漏斗粘度计《岩土钻掘工程学》实验指导书《岩土钻掘工程学》实验指导书图3苏式野外漏斗粘度计1.漏斗；2.管子；3.量杯；4.筛网；5.泥浆杯②测定步骤将漏斗呈垂直，用手握紧并用食指堵住管口。然后用量筒两端，分别装200ml和500mlN泥浆倒入漏斗。将量筒500ml一端朝上放在漏斗下面，放开食指，同时启动秒表记时，记录流满500ml泥浆所需的时间，即为所测泥浆的粘度。仪器使用前，应用清水进行校正。该仪器测量清水的粘度为15±0.5秒。若误差在±1秒以内，可用下式计算泥浆的实际粘度。实测清水粘度实测泥浆粘度实际粘度15（三）ZNN型旋转粘度计ZNN型旋转粘度计有手摇两速、电动两速和电动六速三种。主要用于测量泥浆的流变参数。电动六速旋转粘度计仪器结构如图4所示。《岩土钻掘工程学》实验指导书《岩土钻掘工程学》实验指导书1.仪器结构①动力部分双速同步电机转速750转/分1500转/分电机功率7.5瓦、15瓦电源220伏±10%50Hz②变速部分可变六速，转速分别为36100200300600转/分③测量部分扭力弹簧、刻度盘与内外筒组成测量系统。内筒与轴锥度配合，外筒卡口联接。④支架部分采用托盘升降被测容器。2.工作原理液体放置在两个同心圆筒的环隙空间内，电机经过传动装置带动外筒恒速旋转，借助于被测液体的粘滞性作用于内筒一定的转矩，带动与扭力弹簧相连的内筒一个角度。该转角的大小与液体的粘性成正比，于是液体的粘度测量转换为内筒转角的测量。3.操作程序A.准备①将仪器与电源相接，启动马达，变更调速杆位置。检查传动部分运转是否良好，有无晃动与杂音，以及调速机构是否灵活可靠。②卸下外筒，检查内筒是否上紧，内外筒表面有无杂务，是否清洁。检查无误后，再将外筒装好。③按下键钮，以300转/分和600转/分观察外筒的偏摆量，如偏摆量大于0.5mm，则取下外筒，三卡口调换重装。④检查刻度盘0位，如刻度盘0位不对指针，松开固定螺钉，调0后将螺丝固紧...
