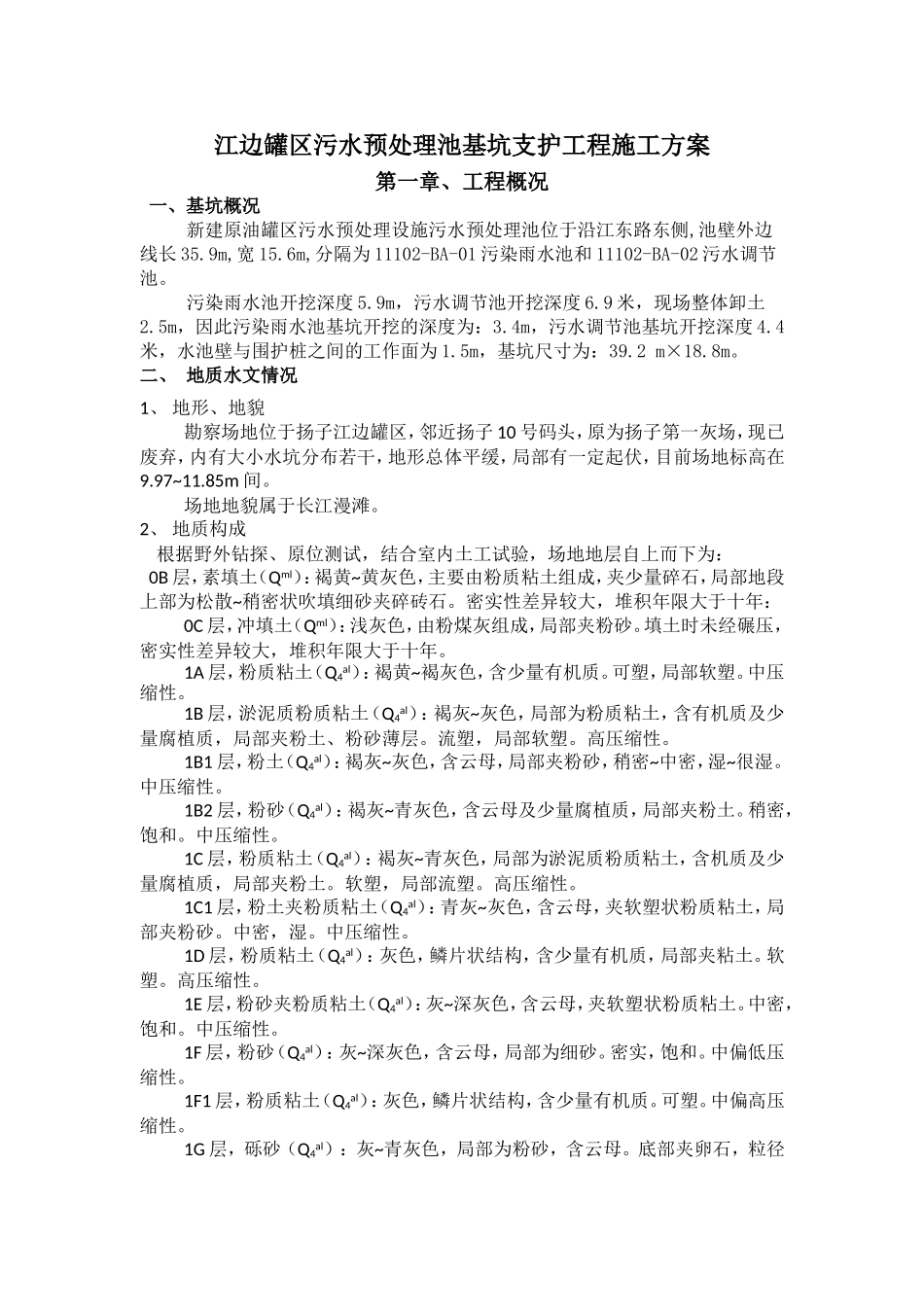

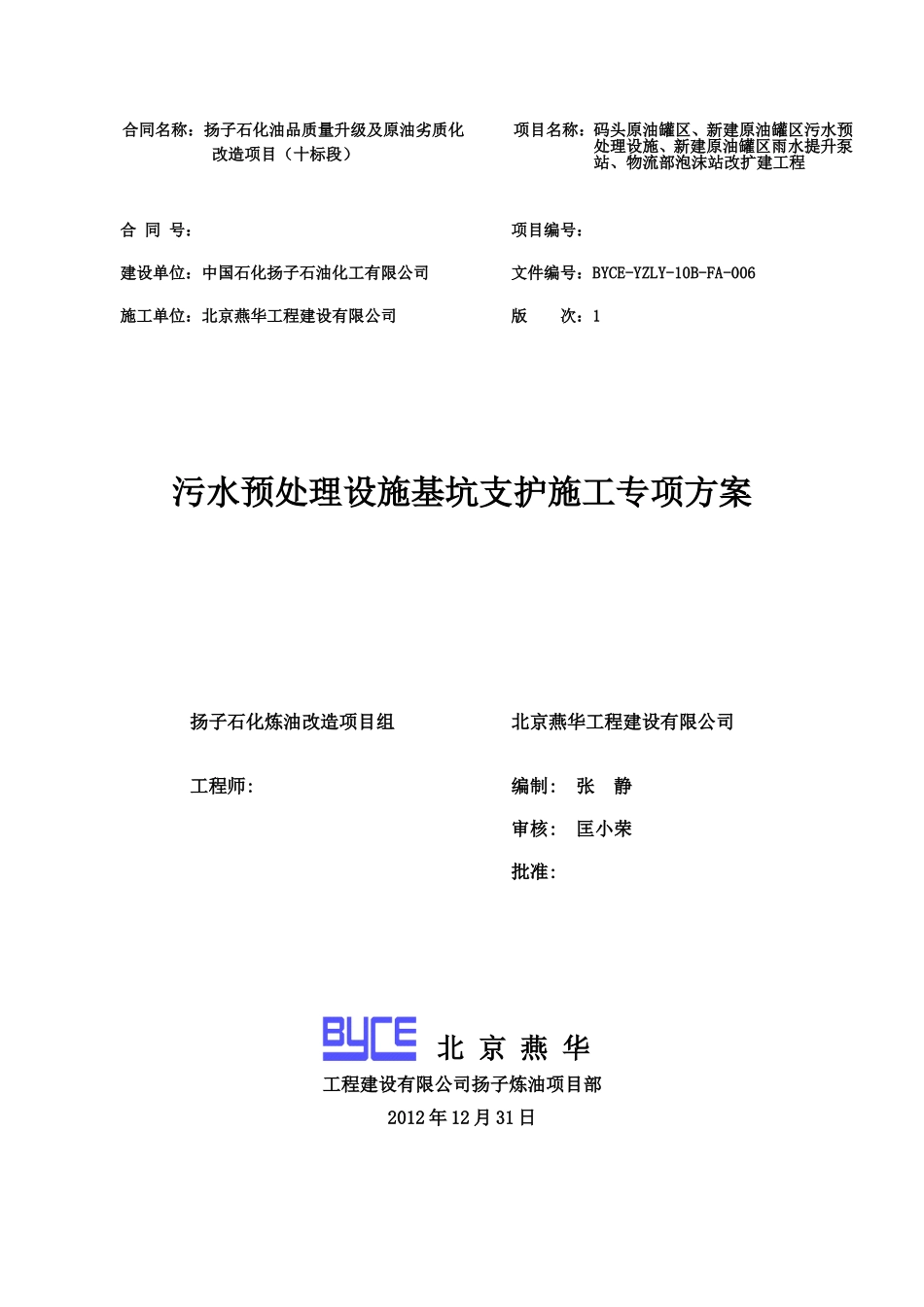

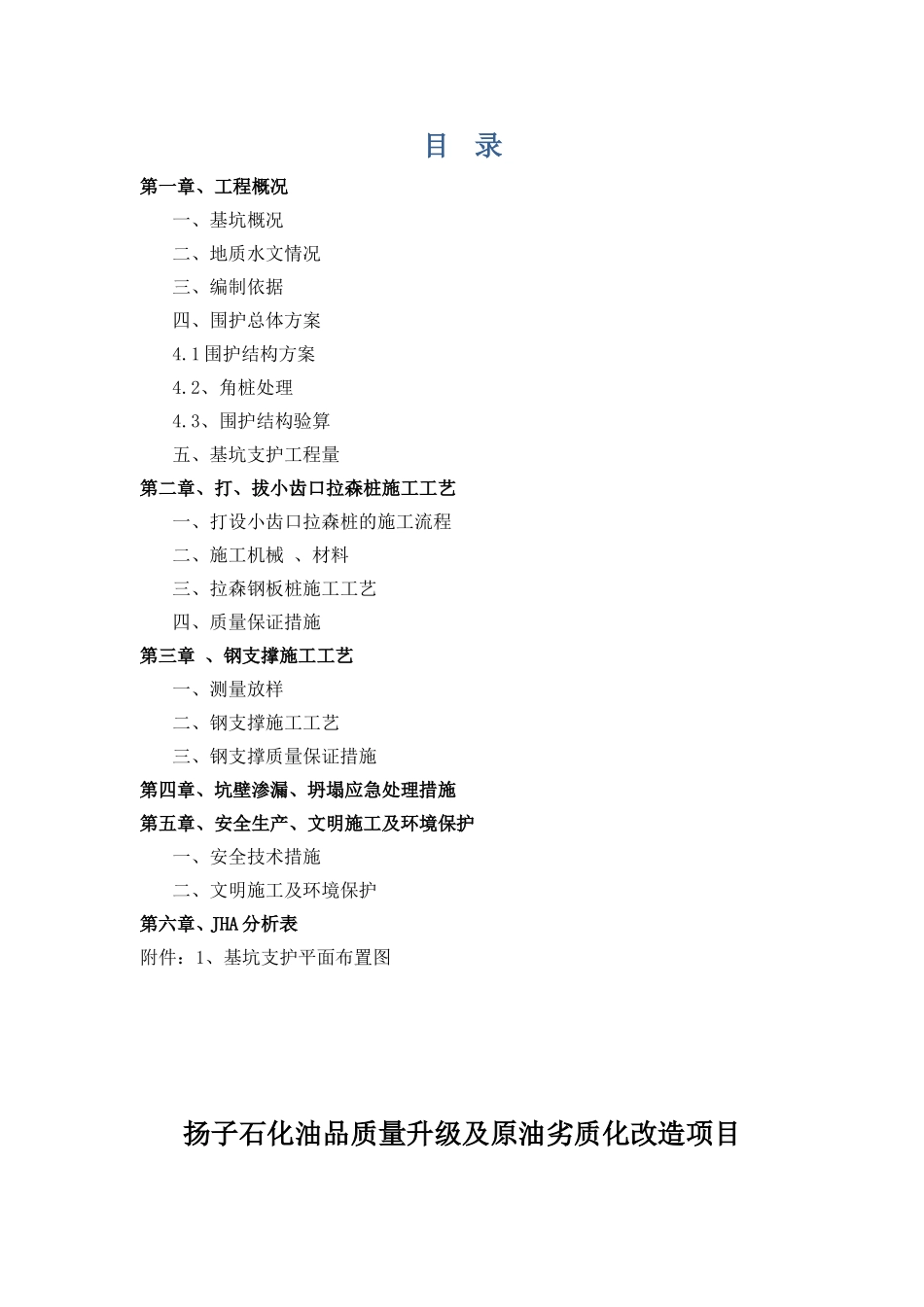

合同号：项目编号：建设单位：中国石化扬子石油化工有限公司文件编号：BYCE-YZLY-10B-FA-006施工单位：北京燕华工程建设有限公司版次：1污水预处理设施基坑支护施工专项方案扬子石化炼油改造项目组北京燕华工程建设有限公司工程师:编制:张静审核:匡小荣批准:北京燕华工程建设有限公司扬子炼油项目部2012年12月31日合同名称：扬子石化油品质量升级及原油劣质化改造项目（十标段）项目名称：码头原油罐区、新建原油罐区污水预处理设施、新建原油罐区雨水提升泵站、物流部泡沫站改扩建工程目录第一章、工程概况一、基坑概况二、地质水文情况三、编制依据四、围护总体方案4.1围护结构方案4.2、角桩处理4.3、围护结构验算五、基坑支护工程量第二章、打、拔小齿口拉森桩施工工艺一、打设小齿口拉森桩的施工流程二、施工机械、材料三、拉森钢板桩施工工艺四、质量保证措施第三章、钢支撑施工工艺一、测量放样二、钢支撑施工工艺三、钢支撑质量保证措施第四章、坑壁渗漏、坍塌应急处理措施第五章、安全生产、文明施工及环境保护一、安全技术措施二、文明施工及环境保护第六章、JHA分析表附件：1、基坑支护平面布置图扬子石化油品质量升级及原油劣质化改造项目江边罐区污水预处理池基坑支护工程施工方案第一章、工程概况一、基坑概况新建原油罐区污水预处理设施污水预处理池位于沿江东路东侧,池壁外边线长35.9m,宽15.6m,分隔为11102-BA-01污染雨水池和11102-BA-02污水调节池。污染雨水池开挖深度5.9m，污水调节池开挖深度6.9米，现场整体卸土2.5m，因此污染雨水池基坑开挖的深度为：3.4m，污水调节池基坑开挖深度4.4米，水池壁与围护桩之间的工作面为1.5m，基坑尺寸为：39.2m×18.8m。二、地质水文情况1、地形、地貌勘察场地位于扬子江边罐区，邻近扬子10号码头，原为扬子第一灰场，现已废弃，内有大小水坑分布若干，地形总体平缓，局部有一定起伏，目前场地标高在9.97~11.85m间。场地地貌属于长江漫滩。2、地质构成根据野外钻探、原位测试，结合室内土工试验，场地地层自上而下为：0B层，素填土（Qml）：褐黄~黄灰色，主要由粉质粘土组成，夹少量碎石，局部地段上部为松散~稍密状吹填细砂夹碎砖石。密实性差异较大，堆积年限大于十年：0C层，冲填土（Qml）：浅灰色，由粉煤灰组成，局部夹粉砂。填土时未经碾压，密实性差异较大，堆积年限大于十年。1A层，粉质粘土（Q4al）：褐黄~褐灰色，含少量有机质。可塑，局部软塑。中压缩性。1B层，淤泥质粉质粘土（Q4al）：褐灰~灰色，局部为粉质粘土，含有机质及少量腐植质，局部夹粉土、粉砂薄层。流塑，局部软塑。高压缩性。1B1层，粉土（Q4al）：褐灰~灰色，含云母，局部夹粉砂，稍密~中密，湿~很湿。中压缩性。1B2层，粉砂（Q4al）：褐灰~青灰色，含云母及少量腐植质，局部夹粉土。稍密，饱和。中压缩性。1C层，粉质粘土（Q4al）：褐灰~青灰色，局部为淤泥质粉质粘土，含机质及少量腐植质，局部夹粉土。软塑，局部流塑。高压缩性。1C1层，粉土夹粉质粘土（Q4al）：青灰~灰色，含云母，夹软塑状粉质粘土，局部夹粉砂。中密，湿。中压缩性。1D层，粉质粘土（Q4al）：灰色，鳞片状结构，含少量有机质，局部夹粘土。软塑。高压缩性。1E层，粉砂夹粉质粘土（Q4al）：灰~深灰色，含云母，夹软塑状粉质粘土。中密，饱和。中压缩性。1F层，粉砂（Q4al）：灰~深灰色，含云母，局部为细砂。密实，饱和。中偏低压缩性。1F1层，粉质粘土（Q4al）：灰色，鳞片状结构，含少量有机质。可塑。中偏高压缩性。1G层，砾砂（Q4al）：灰~青灰色，局部为粉砂，含云母。底部夹卵石，粒径φ2~5cm，含量约25%，以亚圆形为主，排列不规则，无胶结。密实，饱和。中偏低压缩性。4A层，强风化泥岩（K）：棕红色，白垩系上统浦口组，裂隙发育，标贯击数大于50击，岩体破碎，岩芯呈碎块状，敲击易碎，遇水易软化，属极软岩，岩体基本质量等级为Ⅴ级。4B层中风化泥岩（K）：棕红色，白垩系上统浦口组，裂隙稍发育，取芯率一般80%，岩体总体较破碎，岩芯呈短柱状，锤击可碎，遇水易软化，多属极软岩，岩体基本质量等级Ⅴ级。各地基土层的埋藏条件详见“工程地质剖面图”、“钻孔柱...
