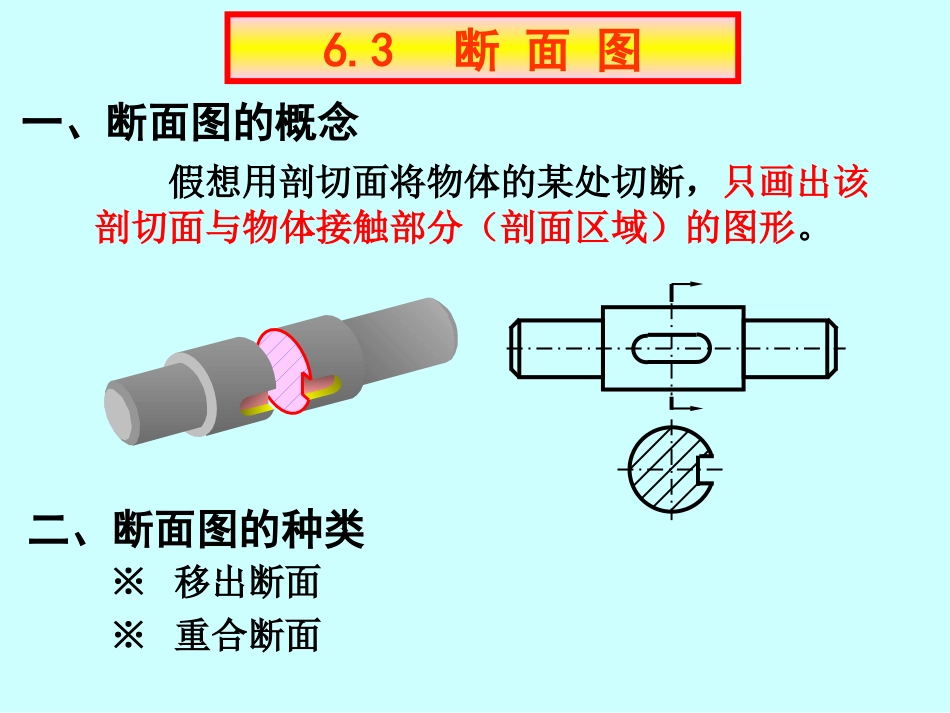

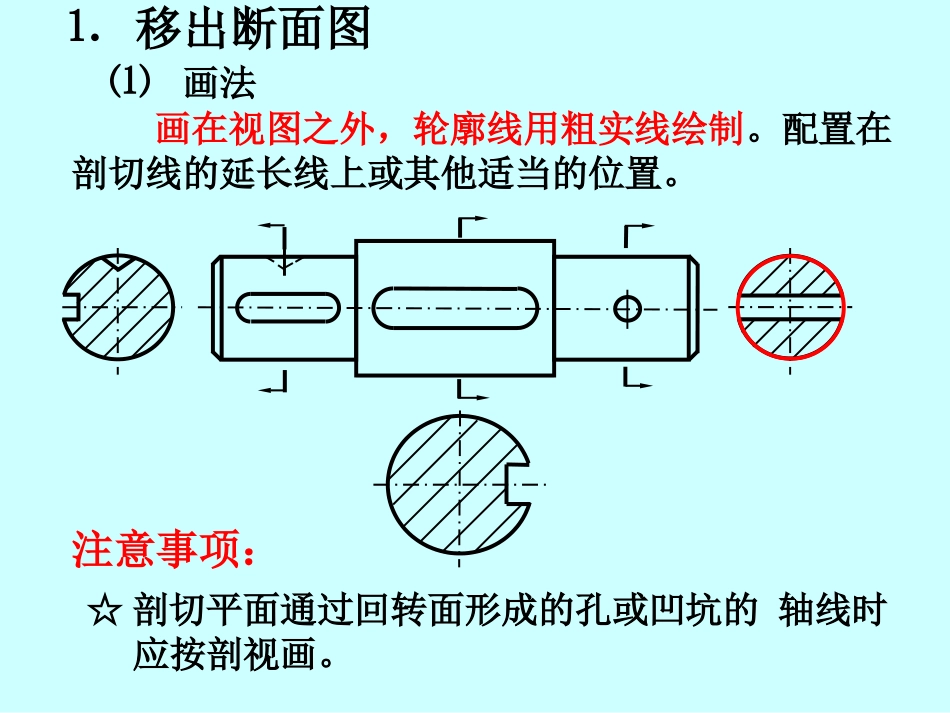

6.3视图6.2断面图6.4规定画法和简化画法本章小结结束放映6.3断面图一、断面图的概念假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分（剖面区域）的图形。二、断面图的种类※移出断面※重合断面☆剖切平面通过回转面形成的孔或凹坑的轴线时应按剖视画。⒈移出断面图画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。⑴画法注意事项：☆当剖切平面通过非圆孔，会导致完全分离的两个断面时，这些结构也应按剖视画。正确错误A－AA－A☆用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。有时为了得到完整的断面图，也允许中间不断开。AA（7）用两相交剖切平面作断面图，两个断面图要断开，剖切平面一定要垂直于零件的边界。⑵移出断面的标注方法①配置在剖切符号延长线上的不对称的移出断面，或按投影关系配置的对称的移出断面，可省略字母。②配置在其他位置的的对称的移出断面图，可省略箭头。AAA－ABBB－B标注内容与剖视图相同③配置在剖切线的延长线上的对称的移出断面，可省略标注。⒉重合断面图画在视图之内，轮廓线用细实线绘制。⑴画法当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。A-AAAA1.重合断面的画法画在视图内的断面图称为重合断面图。重合断面图的边界线用细实线表示。这样细实线能与原视图中的投影有明显区别。原视图仍应完整绘制，即断面图与原视图重影，原视图中机件边界投影并不因为有断面图而中断。⑵标注方法①配置在剖切线上的不对称的重合断面图，可省略字母。②对称的重合断面图，可不标注。（1）对称的重合断面可不必标注，只需画出剖切线。肋的断面在这里只需表示其端部形状，因此画成局部的，习惯上可省略波浪线。当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断，（2）不对称的重合断面只要画出剖切符号与箭头。三、断面图与剖视图的区别断面图与剖视图的区别在于：断面图是零件上剖切处断面的投影，而剖视图则是剖切后零件的投影。剖视图断面图一、基本视图右视图主视图俯视图左视图后视图仰视图⒈形成从右向左投射从下向上投射从后向前投射6.1视图机件向基本投影面投射所得的视图。VWH⒉六个投影面的展开主视俯视左视右视后视仰视除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。⒊六面视图的投影对应关系长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：主视俯视仰视左视右视后视长国标规定：在完整、清晰地表达机件各部分形状的前提下，力求制图简便；视图一般只画出机件的可见部分，必要时才画出其不可见部分。阀体的主视图和轴测图二、向视图向视图是可以自由配置的视图。※在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。CDDBBC自由配置EEFF※表示投射方向的箭头尽可能配置在主视图上，只是表示后视投射方向的箭头才配置在其它视图上。按基本位置配置三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。局部视图的范围用波浪线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。BAAB局部视图的画法与标注BABA四、斜视图问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。斜视图是物体向不平行于基本投影面的平面投射所得的视图。VHAAAA斜视图的画法画斜视图的注意事项：斜视图通常按投射方向配置和标注。允许将斜视图旋转配置，但需在斜视图上方注明。斜视图的断裂边界用波浪线或双折线表示。字母靠近箭头端，符号方向与旋转方向一致。压紧杆的三视图和斜视图的形成VHA新投影面正垂面（a）压紧杆的三视图（b）倾斜结构斜视图的形成问题的提出压紧杆的斜视图和局部视图配置方式一ACBBAC斜视图和局部视图一般按投影关系配置压紧杆的斜视图和局...
