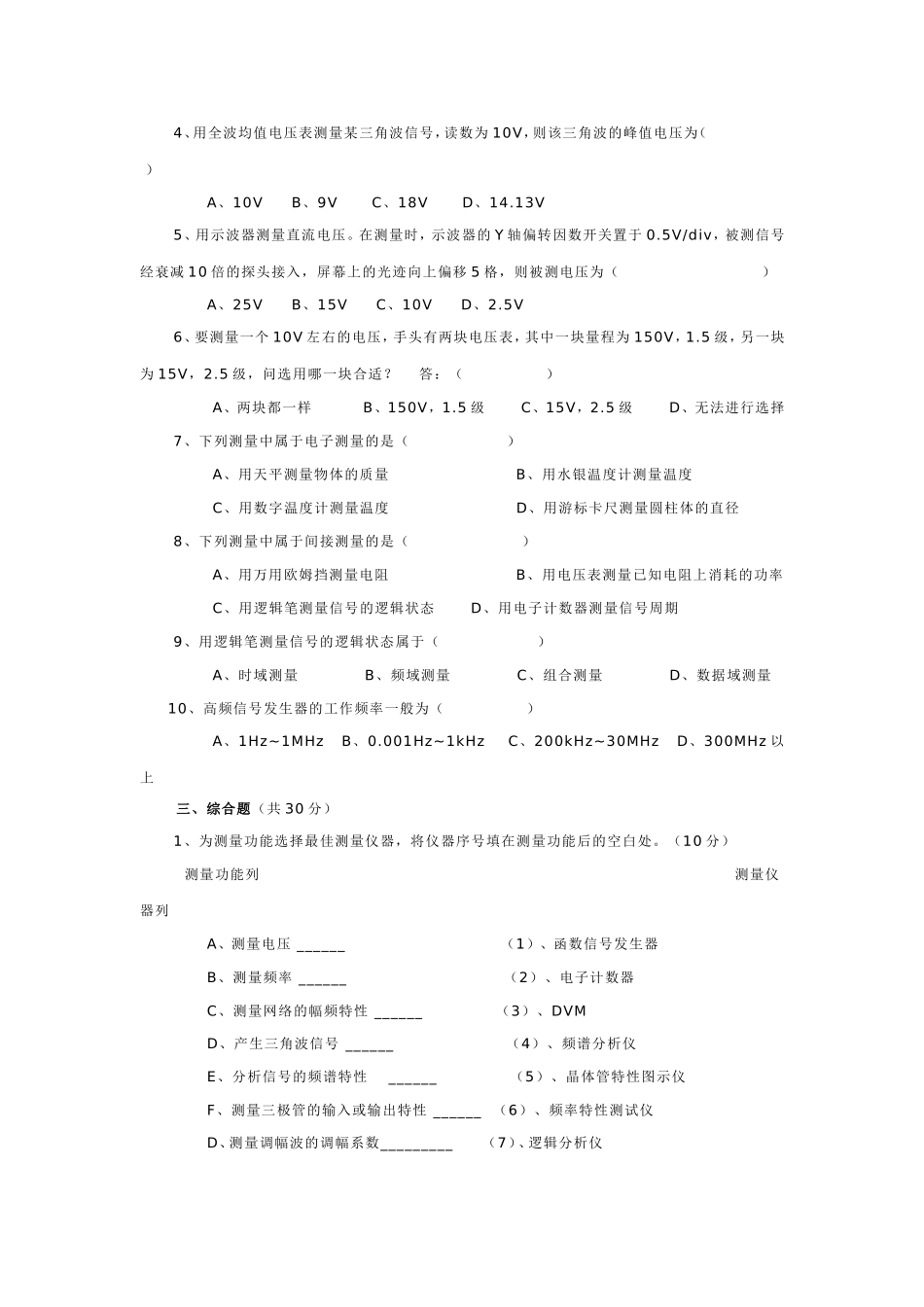

《电子测量与仪器》模拟试卷一、填空题（每空2分，共40分）1.已知某色环电阻的色环从左到右分别为黄、紫、橙、金，则该色环电阻的阻值为__47×103________欧姆，允许误差为___±5%_____________。2.被测量的测量结果量值含义有两方面，即_数值_和用于比较的___单位____名称。3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、__偏转系统_和_____荧光屏___。其中电子枪又由_灯丝（F）____、__阴极（K）__、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和___后加速极（A3）________等六部分组成。4.通用示波器结构上包括_水平通道（或X轴系统）___、__垂直通道_________和_______Z通道____三个部分。5.用模拟万用表电阻挡交换表笔测量二极管电阻两次，其中电阻小的一次黑表笔接的是二极管的_______正（或阳）_____极。6.数字万用表表笔与模拟万用表表笔的带电极性不同。对数字万用表红表笔接万用表内部电池的_____正_______极。7.某DVM的最大读数容量为19999，则该表属于___________位表，在0.2V量程的分辨力为____________µV。8.测量网络的幅频特性通常有两种方法，它们是______点频____测量法和______扫频______测量法。9.对以下数据进行四舍五入处理，要求小数点后只保留2位。32.4850=__32.48___；200.4850000010=____200.49______。二、选择题（每题3分，共30分）1、用示波器李沙育图形法测频率，在X-Y显示方式时，如果X轴和Y轴分别加上正弦波信号，若显示的图形为一个向左倾斜的椭圆，则fy/fx(即Y轴信号频率与X轴信号频率之比)为：（）A、21﹕B、11﹕C、32﹕D、23﹕2、将XD-22A型低频信号发生器的“输出衰减”旋钮置于60dB时，调节“输出细调”旋钮使指示电压表的读数为5V，则实际输出电压为（）A、5mVB、50mVC、5VD、500mV3、已知某电阻符号为“”，则该电阻的功率为（）A、1WB、2WC、0.25WD、0.5W4、用全波均值电压表测量某三角波信号，读数为10V，则该三角波的峰值电压为（）A、10VB、9VC、18VD、14.13V5、用示波器测量直流电压。在测量时，示波器的Y轴偏转因数开关置于0.5V/div，被测信号经衰减10倍的探头接入，屏幕上的光迹向上偏移5格，则被测电压为（）A、25VB、15VC、10VD、2.5V6、要测量一个10V左右的电压，手头有两块电压表，其中一块量程为150V，1.5级，另一块为15V，2.5级，问选用哪一块合适？答：（）A、两块都一样B、150V，1.5级C、15V，2.5级D、无法进行选择7、下列测量中属于电子测量的是（）A、用天平测量物体的质量B、用水银温度计测量温度C、用数字温度计测量温度D、用游标卡尺测量圆柱体的直径8、下列测量中属于间接测量的是（）A、用万用欧姆挡测量电阻B、用电压表测量已知电阻上消耗的功率C、用逻辑笔测量信号的逻辑状态D、用电子计数器测量信号周期9、用逻辑笔测量信号的逻辑状态属于（）A、时域测量B、频域测量C、组合测量D、数据域测量10、高频信号发生器的工作频率一般为（）A、1Hz~1MHzB、0.001Hz~1kHzC、200kHz~30MHzD、300MHz以上三、综合题（共30分）1、为测量功能选择最佳测量仪器，将仪器序号填在测量功能后的空白处。（10分）测量功能列测量仪器列A、测量电压______（1）、函数信号发生器B、测量频率______（2）、电子计数器C、测量网络的幅频特性______（3）、DVMD、产生三角波信号______（4）、频谱分析仪E、分析信号的频谱特性______（5）、晶体管特性图示仪F、测量三极管的输入或输出特性______（6）、频率特性测试仪D、测量调幅波的调幅系数_________（7）、逻辑分析仪H、微机系统软、硬件调试_________（8）、电子示波器2、用量程是10mA的电流表测量实际值为8mA的电流，若读数是8.15mA。试求测量的绝对误差ΔI、实际相对误差γA、示值相对误差γy和引用相对误差γm分别为多少?若已知该表准确度等级S为1.5级，则该表是否合格？（10分）3、用示波器测量某一方波信号频率。测量时将示波器扫描“微调”旋钮置于“校准”位置，并且将扫描“微调”旋钮拉出（即使扫描扩展10倍）。当将“扫描”旋钮置于10ms/div时，屏幕上刚好显示两个周期的波形（占8格）。问该方波信号的频率是多少？（10分）参考答案一、填空题1、47×1...
