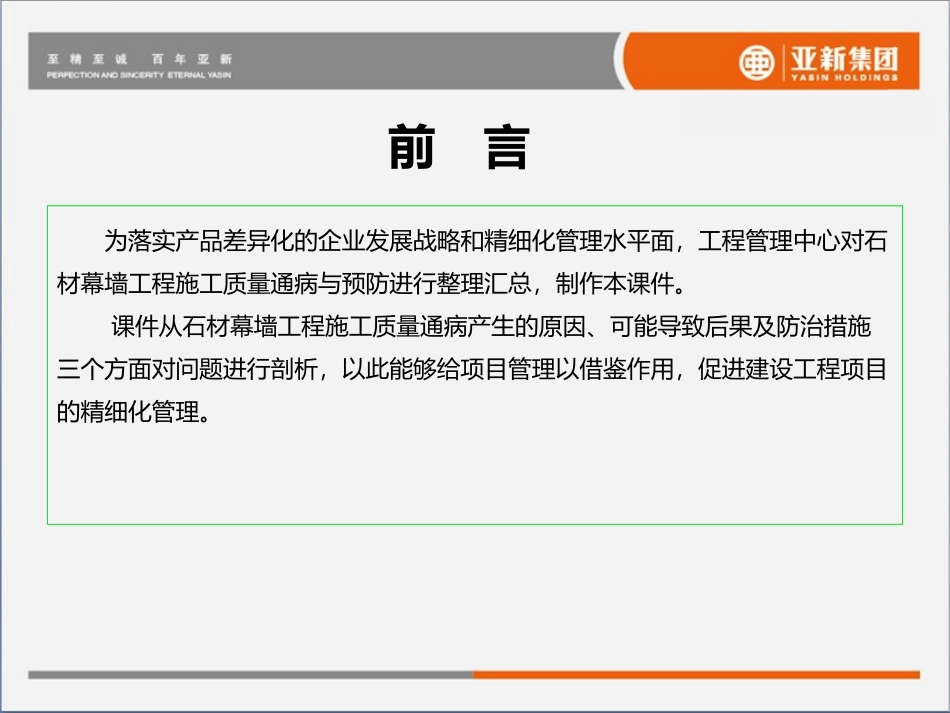

石材幕墙工程施工质量通病与预防（编制部门：工程管理中心）前言为落实产品差异化的企业发展战略和精细化管理水平面，工程管理中心对石材幕墙工程施工质量通病与预防进行整理汇总，制作本课件。课件从石材幕墙工程施工质量通病产生的原因、可能导致后果及防治措施三个方面对问题进行剖析，以此能够给项目管理以借鉴作用，促进建设工程项目的精细化管理。装饰装修分部工程建筑幕墙子分部工程制表日期2013.5.14编号－01一、石材幕墙施工质量控制要点1、石材幕墙工程主控项目质量要求1.1石材的弯曲强度不应小于8.0MPa；吸水率应小于0.8%，铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不应小于3.0mm。（规定的最小限值+计算，单元幕墙的铝合金吊挂件厚度不小于5mm）；1.2石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。1.3石材孔、槽的数量、深度、位置、尺寸应符合设计要求。装饰装修分部工程建筑幕墙子分部工程制表日期2013.5.14编号－01一、石材幕墙施工质量控制要点（主控项目）①石板上用于安装的钻孔或开槽是石板受力的主要部位，加工时容易出现位置不正，数量不足，深度不够和孔槽的壁厚太薄等质量问题，本条要求在现场开孔或开槽，监理单位和施工单位应对其进行抽检；②单块石材板面积不宜大于1.5m23石材幕墙的石板厚度不应小于25mm；1.4石材幕墙主体结构上的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计要求。装饰装修分部工程建筑幕墙子分部工程制表日期2013.5.14编号－01一、石材幕墙施工质量控制要点（主控项目）1.5石材幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计要求，安装必须牢固。①钢销式石材幕墙可在非抗震设计或6度、7度抗震设计幕墙中应用，幕墙高度不宜大于20m，石板面积不宜大于1.0m2。钢销和连接板应采用不锈钢。连接板截面尺寸不宜小于40mm×4mm。钢销与孔的要求应符合本规范第6.3.2条的规定。②当跨度不大于1.2m时，铝合金型材横梁截面主要受力部分的厚度不应小于2.5装饰装修分部工程建筑幕墙子分部工程制表日期2013.5.14编号－01一、石材幕墙施工质量控制要点（主控项目）mm；当横梁跨度大于1.2m时，其截面主要受力部分的厚度不应小于3mm，有螺钉连接的部分截面厚度不应小于螺钉公称直径。钢型材截面主要受力部分的厚度不应小于3.5mm。1.6金属框架和连接件的防腐处理应符合设计要求；1.7石材幕墙的防雷装置必须与主体结构防雷装置可靠连接。1.8石材幕墙的防火、保温、防潮材料的设置应符合设计要求，填充应密实、均匀、厚度一致；1.9各种结构变形缝、墙角的连接节点应符合设计要求和技术标准的规定。装饰装修分部工程建筑幕墙子分部工程制表日期2013.5.14编号－01一、石材幕墙施工质量控制要点（主控项目）1.10石材表面和板缝的处理应符合设计要求。①石材表面处理：涂刷保护剂或不做任何处理；②板缝处理：开缝和密封缝的不同做法；1.11石材幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡，板缝宽度和厚度应符合设计要求和技术标准的规定。①同一幕墙工程应采用同一品牌的单组分或双组分的硅酮结构密封胶，并应有保质年限的质量证书。用于石材幕墙的硅酮结构密封胶还应有证明无污染的试验报告。②同一幕墙工程应采用同一品牌的硅酮结构密封胶和硅酮耐候密封胶配套使用装饰装修分部工程建筑幕墙子分部工程制表日期2013.5.14编号－01一、石材幕墙施工质量控制要点（主控项目）1.12石材幕墙应无渗漏。1.13钢销式安装的石板加工应符合下列规定：①钢销的孔位应根据石板的大小而定。孔位距离边端不得小于石板厚度的3倍，也不得大于180mm；钢销间距不宜大于600mm；边长不大于1.0m时每边应设两个钢销，边长大于1.0m时应采用复合连接；②石板的钢销孔的深度宜为22～33mm，孔的直径宜为7mm或8mm，钢销直径宜为5mm或6mm，钢销长度宜为20～30mm；③石板的钢销孔处不得有损坏或崩裂现象，孔径内应光滑、洁净。装饰装修分部工程建筑幕墙子分部工程制表日期2013.5.14编号－01一、石材幕墙施工质量控制要点（主控项目）1.14通槽式安装的石板加工应...
