第十二 章单层厂房设计VIP专享VIP免费

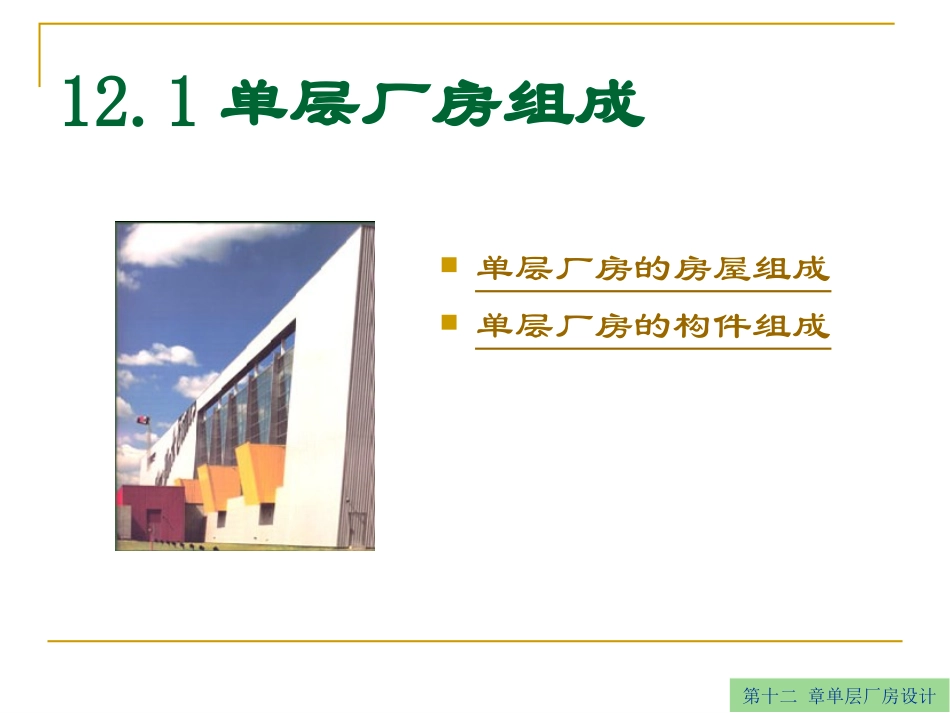

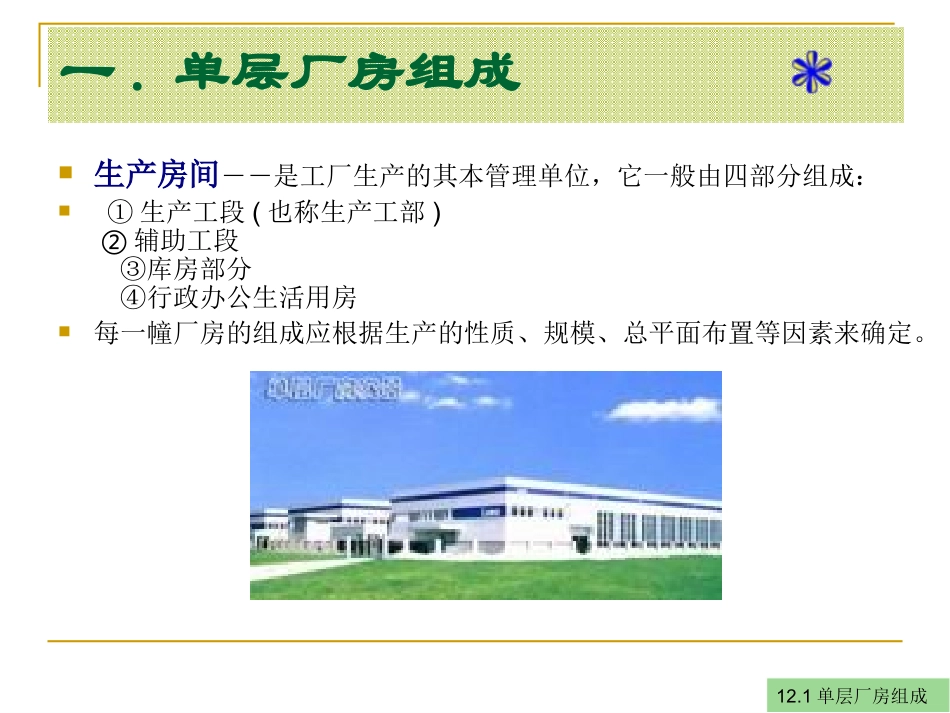

第十二章单层厂房设计学习目标与要求1.了解、掌握单层厂房排架结构的构件组成。2.认识、理解单层厂房平面、立面、剖面设计的主要内容。3.重点掌握单层厂房采光、通风设计的基本原理。4.重点掌握单层厂房定位轴线划分的方法。5.初步认识单层厂房立面设计及内部空间处理的特点。教学主要内容12.1单层厂房组成12.2单层厂房平面设计12.3单层厂房剖面设计12.4单层厂房定位轴线12.5单层厂房立面及内部空间设计重点与难点1.单层厂房的组成2.单层厂房的构件件组成3.单层厂房的柱网选择4.横向定位轴线5.纵向定位轴线12.1单层厂房组成单层厂房的房屋组成单层厂房的构件组成第十二章单层厂房设计一.单层厂房组成生产房间――是工厂生产的其本管理单位，它一般由四部分组成：①生产工段(也称生产工部)②辅助工段③库房部分④行政办公生活用房每一幢厂房的组成应根据生产的性质、规模、总平面布置等因素来确定。12.1单层厂房组成二.单层厂房的构件的组成①承重结构a.横向排架：基础、柱、屋架（或屋面梁）b.纵向联系构件：基础梁、连系梁、圈梁、吊车梁等。c.支撑系统：屋架支撑、柱间支撑等。②围护结构:外墙、屋顶、地面、门窗、天窗等。③其他:隔断、作业梯、检修梯等。单层厂房装配.12.2单层厂房平面设计1.总平面对平面设计的影响2.平面设计与生产工艺的关系3.平面设计与运输设备的关系4.单层厂房常用平面形式5.单层厂房柱网选择6.厂房生活间设计第十二章单层厂房设计一、总平面对平面设计的影响一般工厂主要是由建筑物和构筑物所组成。①厂区人流、货流组织对平面设计的影响②地形的影响地形对厂房平面形式有直接影响。见图[铸工车间横剖面]。③气象条件的影响主要影响因素有两个：一是日照，二是风向。12.2单层厂房平面设计生产工艺是工业建筑设计的重要依据之一。一个完整的工艺平面图，主在包括五个内容：①根据生产规模、性质、产品规格等确定生产工艺流程；②生产设备和起重运输设备的选择和布置；③划分车间内部各生产工段及其所占面积；④初步拟定厂房跨度数、跨度及长度；⑤提出生产对建筑设计的要求，如采光、通风、防震、防尘、防辐射。二、平面设计与生产工艺的关系12.2单层厂房平面设计单层厂房里，工艺流程基本上是通过水平生产运输来实现的。平面设计必须满足工艺流程及布置要求，使生产线路短捷、不交叉、少迂回，并具有变更布置的灵活性。例：以机械工厂的金工装配车间为例，介绍平面组合与生产工艺的关系金工装配车间的工艺流程见下图。1.生产工艺流程的影响12.2单层厂房平面设计根据工艺要求，金工装配车间一般包括两个主要生产工段。机械加工工段：对铸、锻件等金属毛坯进行车、铣、刨、镗、钻、磨等加工过程，使成为机器产品中的零件(如齿轮和轴等)。装配工段：将机械加工工段已加工好的零件按一定生产程序装配成部件(如发动机等)；或进一步将零、部件进行总的装配成为机械产品(如汽车和拖拉机等)。一般有如下三种组合方式：12.2单层厂房平面设计生产设备的大小和布置方式直接影响到厂房的平面布局、跨度大小和跨间数，同时也影响到大门尺寸和柱距尺寸等。例：见图[机械加工装配车间的生产工艺流程]3.生产设备布置的影响2.生产状况的影响不同性质的厂房，在生产操作时会出现不同的生产状况。12.2单层厂房平面设计根据生产工艺流程平面图而设计的建筑平面图。机械加工装配车间平面图12.2单层厂房平面设计三、平面设计与运输设备的关系（1）吊车①轻型吊车（Q≤5t）单轨悬挂吊车是在屋顶承重结构下部悬挂梁式钢轨，轨梁布置为直线或可转弯的曲线，在轨梁上设有可移动的滑轮组(或称神仙葫芦)，沿轨梁水平移动，利用滑轮组升降起重。起重量一般在3t以下，最多不超过5t。有手动和电动两种类型。1.起重运输设备的类型12.2单层厂房平面设计②梁式吊车（Q≤5t）梁式吊车包括悬挂式与支承式两种类型。悬挂式是在屋顶承重结构下悬挂钢轨，钢轨布置为两行直线，在两行轨梁上设有可滑行的单梁。见下图左支承式是在排架拄上设牛腿，牛腿上设吊车梁，吊车梁上安装钢轨，钢轨上设有可滑行的单梁，在滑行的单梁上装有可滑...
