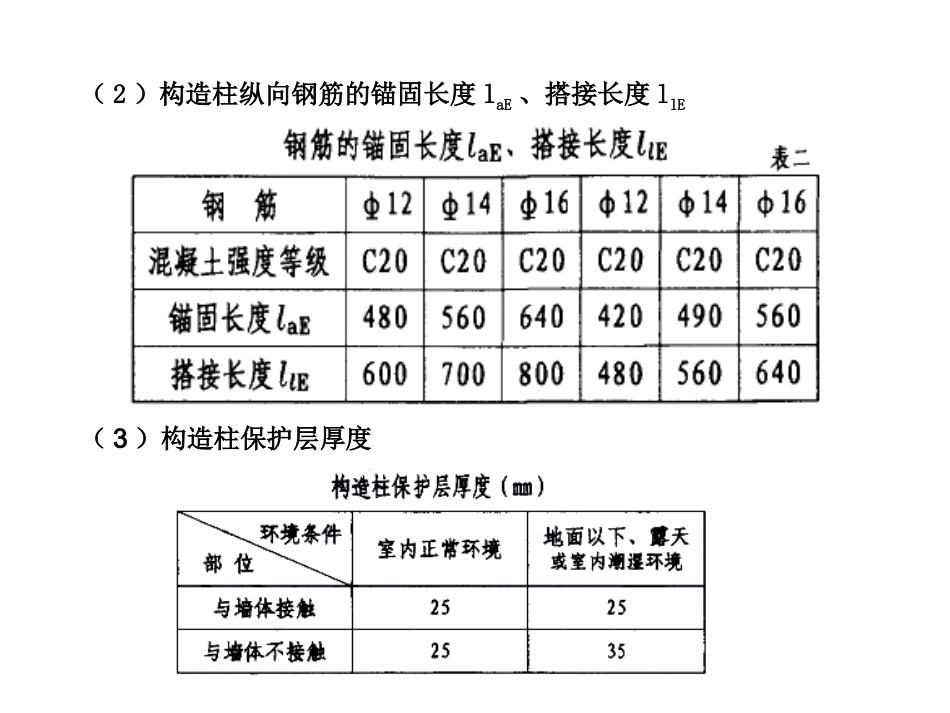

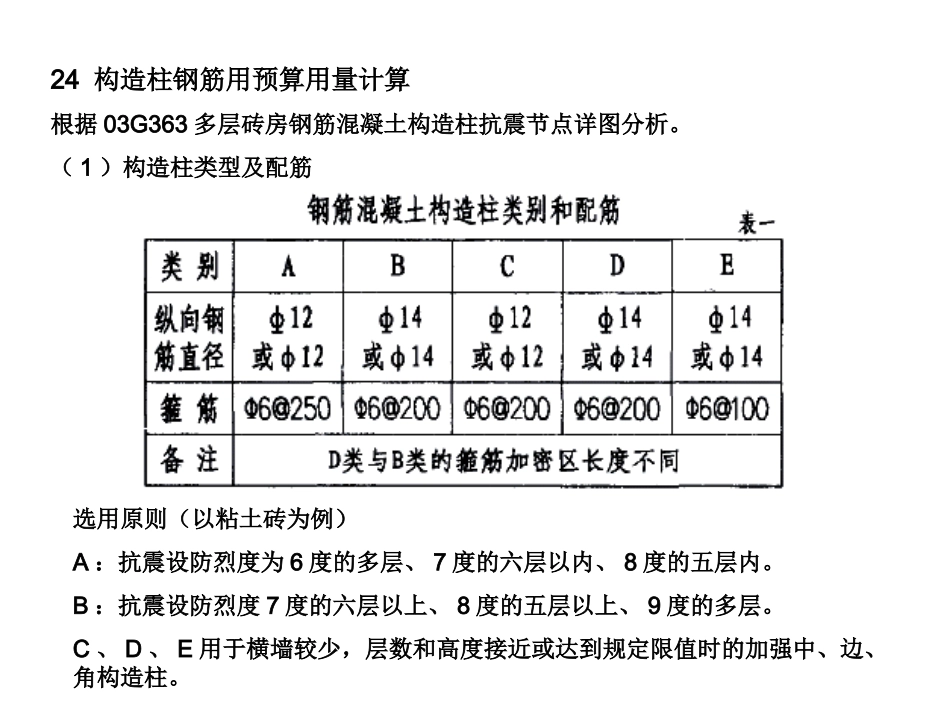

24构造柱钢筋用预算用量计算根据03G363多层砖房钢筋混凝土构造柱抗震节点详图分析。（1）构造柱类型及配筋选用原则（以粘土砖为例）A：抗震设防烈度为6度的多层、7度的六层以内、8度的五层内。B：抗震设防烈度7度的六层以上、8度的五层以上、9度的多层。C、D、E用于横墙较少，层数和高度接近或达到规定限值时的加强中、边、角构造柱。横墙较少是指同一楼层内开间大于4.20m的房间占该层总面积的40%以上。（2）构造柱纵向钢筋的锚固长度laE、搭接长度llE（3）构造柱保护层厚度（4）构造柱立面构造（5）构造柱断面及配筋（6）构造柱根部锚固25、圈梁钢筋构造节点及其钢筋计算方法
