管桩特点介绍与管桩施工简介VIP免费

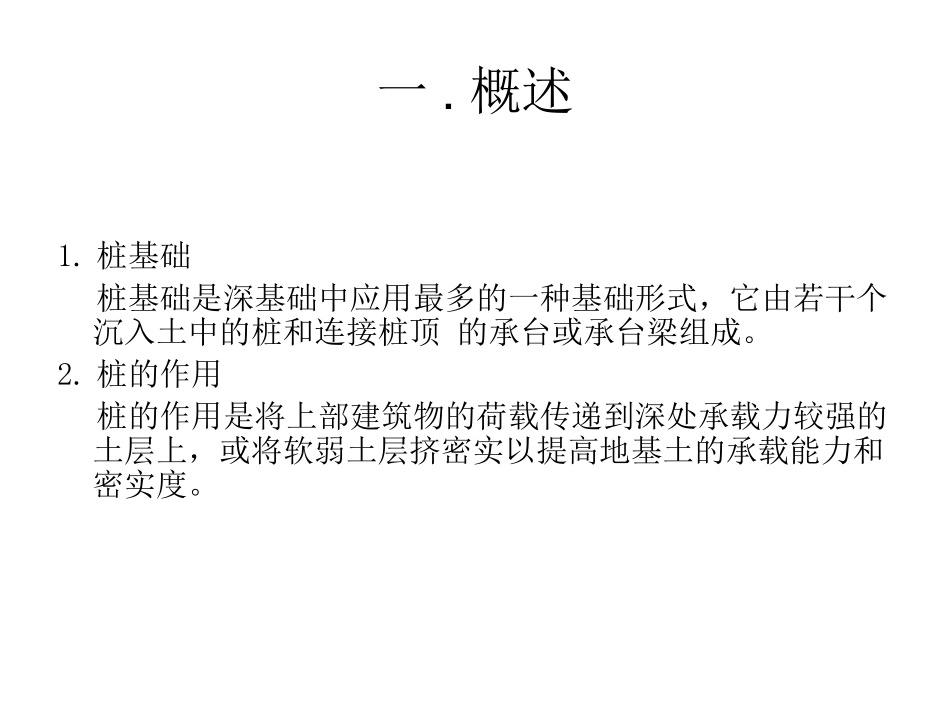

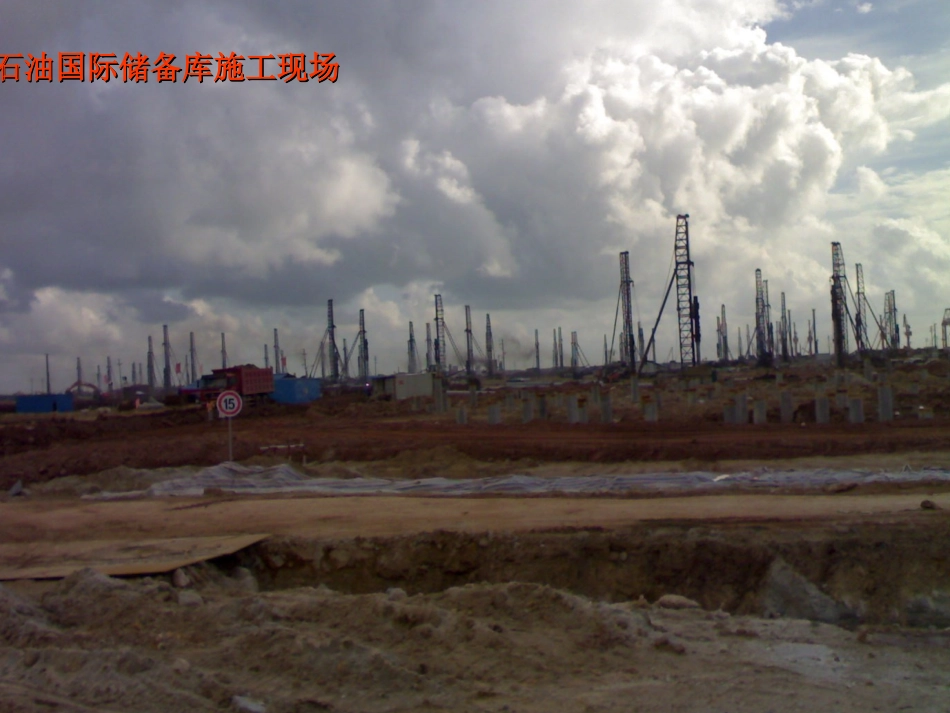

管桩特点介绍与管桩施工中石油国际储备库施工现场中石油国际储备库施工现场一.概述1.桩基础桩基础是深基础中应用最多的一种基础形式，它由若干个沉入土中的桩和连接桩顶的承台或承台梁组成。2.桩的作用桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的承载能力和密实度。3.管桩的发展•我国的管桩在二十世纪九十年代初才开始开发利用，主要是采用日本和苏联的技术经验，这说明我国的管桩起步较晚，且使用的区域有限，主要是江、浙、沪、广东沿海经济发达的地区，但随着经济的迅速发展，广西的管桩开发和利用发展迅猛，后来居上，管桩的生产和技术也日臻完善，现在，广西建筑基础工程使用预应力混凝土管桩已形成了大力推广的局面。二.桩的分类1.按受力情况分类①端承桩:是穿过软弱土层而达到坚硬土层或岩层上的桩，上部结构荷载主要由岩层阻力承受；施工时以控制贯入度为主，桩尖进入持力层深度或桩尖标高可作参考.②摩擦桩:完全设置在软弱土层中，将软弱土层挤密实，以提高土的密实度和承载能力，上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受，施工时以控制桩尖设计标高为主，贯入度可作参考。端承桩与摩擦桩•（a）端承桩；•（b）摩擦桩；•1－桩；•2－承台；•3－上部结构2.按施工方法分类①预制桩根据沉入土中的方法，可分打入桩、水冲沉桩、振动沉桩和静力压桩等.②灌注桩是在桩位处成孔，然后放入钢筋骨架，再浇筑混凝土而成的桩。灌注桩按成孔方法不同，有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、沉管灌注桩等.预制管桩1.1.预应力混凝土管桩生产流程预应力混凝土管桩生产流程2.管桩的构成3.管桩的适用范围•管桩的适用范围•1）预应力高强混凝土管桩（代号PHC）、预应力混凝土管桩（代号PC）适用于工业与民用建筑的基础。铁路、公路与桥梁、港口、水利、市政、构筑物等工程的基础设计也可使用。•2）预应力混凝土薄壁管桩（代号PTC）适用于工业与民用建筑的基础。•3）PHC桩、PC桩适用于抗震设防烈度不大于7度的地区；若使用于抗震设防烈度较高的地区，则需另行验算。•4）PTC桩适用于抗震设防烈度小于7度的地区,抗震设防烈度为7度的地区需另行验算；PTC桩不得用于抗震设防烈度大于7度的地区。•5）当基础工程的环境、地质条件对管桩有侵蚀性时，应采取有效的技术措施。•6）管桩主要考虑承受竖向荷载。4.常用管桩规格、型号及其应用承载力管桩分PC桩和PHC桩，广东、广西几乎全是PHC桩。管桩按外径分为300mm、400mm、500mm、600mm和700mm、800mm、1000mm、1200mm、1300mm、1400mm等规格，建筑中的常用管桩规格为300mm、400mm、500mm和600mm。管桩按混凝土有效预压应力值分为A型、AB型、B型和C型，其有效预压应力值分别为4MPa、6MPa、8MPa和10MPa。重要工程都要选用AB型或B型桩；静压用桩广东大部分选用厚壁的AB型桩。今后A型桩逐步少用。常用管桩承载力一览表外径（mm）壁厚（mm）砼强度等级承载力特征值kN节长（m）适应楼层（层）Φ30070C80600-9005-123-9Φ40095C80900-17005-143-15Φ500100C801800-23005-1510-25125C802000-27005-1520-28Φ600110C802200-30006-1520-30130C802500-35006-1520-35四.管桩基础的主要施工方法•（1）锤击法：柴油锤、液压锤•（2）静压法：抱压式液压压桩机•顶压式液压压桩机•抱压顶压联合式液压压桩机•抱压振动液压压桩机•（3）引孔打（压）法•（4）钻孔植桩法•（5）中掘法（直径≥600）筒式柴油锤管桩施工筒式柴油锤管桩施工简介柴油打桩机由柴油桩锤和桩架两部分组成柴油打桩机由柴油桩锤和桩架两部分组成。桩架有专用的，也有利用挖掘机或起重机上的长。桩架有专用的，也有利用挖掘机或起重机上的长臂吊杆加装龙门架改装而成。柴油桩锤按其动作特臂吊杆加装龙门架改装而成。柴油桩锤按其动作特点分导杆式和筒式两种。导杆桩锤冲击体为气缸，点分导杆式和筒式两种。导杆桩锤冲击体为气缸，它构造简单，但打桩能量小；筒式桩锤冲击为活塞它构造简单，但打桩能量小；筒式桩锤冲击为活塞，打击能量大，施工效率高，是目前使用较广泛的，打击能量大，施工效率高，是...
