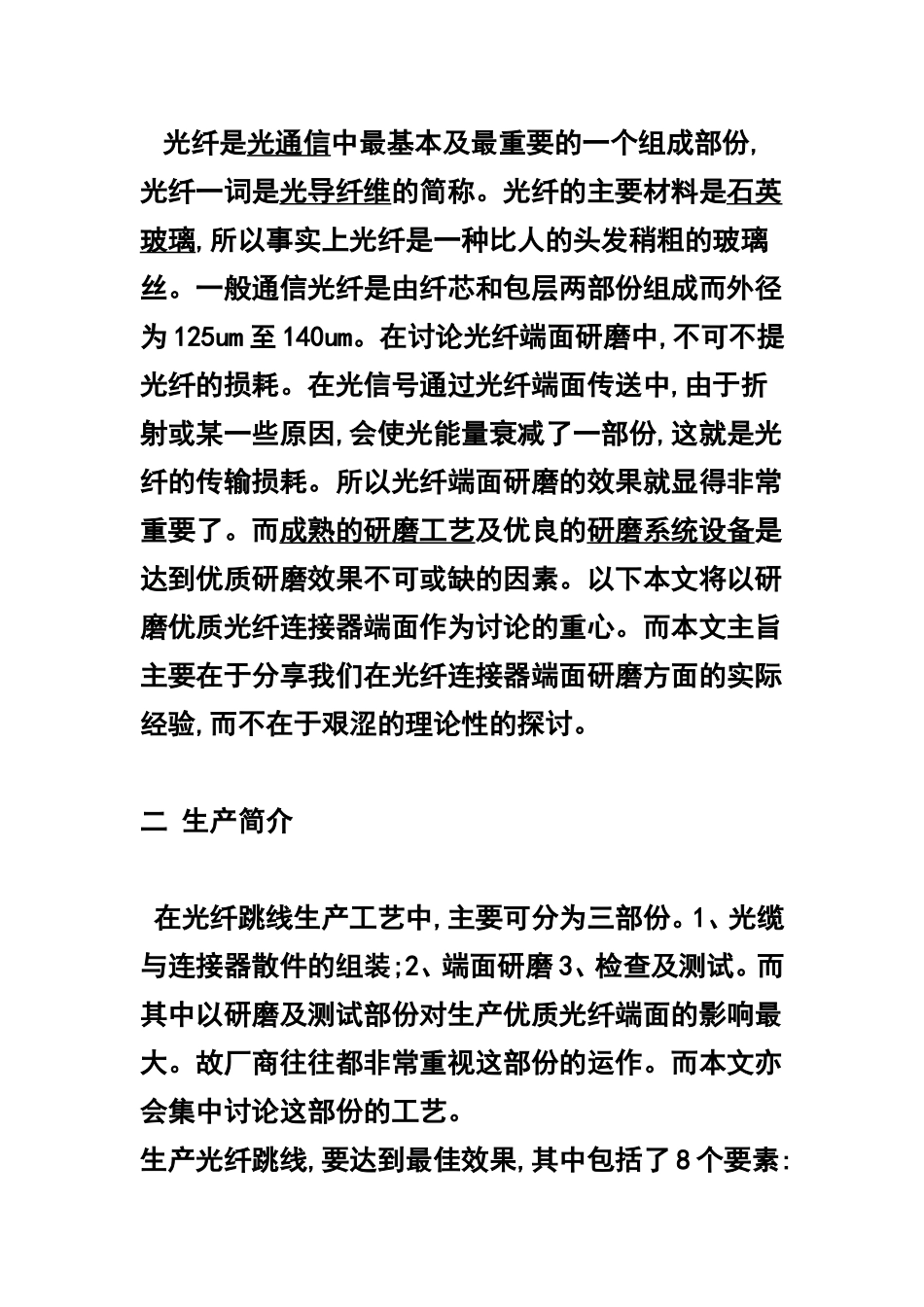

光纤跳线生产线规划书一、概要光纤是光通信中最基本及最重要的一个组成部份,光纤一词是光导纤维的简称。光纤的主要材料是石英玻璃,所以事实上光纤是一种比人的头发稍粗的玻璃丝。一般通信光纤是由纤芯和包层两部份组成而外径为125um至140um。在讨论光纤端面研磨中,不可不提光纤的损耗。在光信号通过光纤端面传送中,由于折射或某一些原因,会使光能量衰减了一部份,这就是光纤的传输损耗。所以光纤端面研磨的效果就显得非常重要了。而成熟的研磨工艺及优良的研磨系统设备是达到优质研磨效果不可或缺的因素。以下本文将以研磨优质光纤连接器端面作为讨论的重心。而本文主旨主要在于分享我们在光纤连接器端面研磨方面的实际经验,而不在于艰涩的理论性的探讨。二生产简介在光纤跳线生产工艺中,主要可分为三部份。1、光缆与连接器散件的组装;2、端面研磨3、检查及测试。而其中以研磨及测试部份对生产优质光纤端面的影响最大。故厂商往往都非常重视这部份的运作。而本文亦会集中讨论这部份的工艺。生产光纤跳线,要达到最佳效果,其中包括了8个要素:1、使用正确的工具及组装程序;2、使用高质素的光纤连接器散件;3、稳定的研磨机器;4、优质的研磨砂纸;5、正确的操作程序;6、精确及可靠的测试仪器;7、有责任感与富有经验的操作员;8、整洁及无尘的工作环境。生产优质光纤跳线之要素1、使用正确的工具及组装程序--所有的组装程序都必须采用合适的工具,如脱皮钳,烘炉,针筒及胶水……等等，需要选择专为生产光纤跳线而设计的产品,故千万不能随便使用一般性的工具。另外,熟练而正确的组装方法,也是不能忽略的一点。2、使用高质素的光纤连接器散件--高素质的连接器散件也能间接使问题减少，从而更易达到优质的研磨效果。3、稳定的研磨机--研磨机(PolishingMachine)可说是生产光纤跳线的核心部份,在生产过程中相当大比例的品质问题,都间接或直接与研磨机的稳定性有关可见研磨机在光纤跳线中的重要性,本文在“研磨机”一节中会作更详细的探讨。4、优质的研磨纱纸--研磨片的使用则更直接影响到产品的质量。若能透彻地了解研磨材料的性质与操作方法，找出最适合的配套方案，对于研磨效果及成本控制有很大的帮助，在“研磨片”一节，本文会对此要素作更深入的叙述。5、正确的操作程序--除了材料与机器的配套外,还必须依循正确的操作程序与时间的操控,产品才能获得稳定的质量。6、精确及稳定的测试仪器--随着科技的进步,回损、插损及干涉仪等测试仪器的应用更为普遍,可说是光纤跳线生产线上不可缺少的,故其精确度便显得更重要了。详细的运用会在“测试仪器的重要性”一节中作出进一步讨论。7、有责任感与富有经验的操作员--再优良的仪器工具也需要有熟练的操作员配合才能保证产品的质量,所以挑选及训练员工,也是生产优质光纤跳线不可忽视的一环。8、整洁及无尘的环境--尘埃对光的传输有很大的影响,所以生产光纤跳线的过程中,对环境的要求也是很高的。现在已有很多生产商都采用了无尘车间,而事实上这也是生产光纤跳线不可避免的趋势。何为优质的陶瓷芯端面呢?在国际上,一般都是以IEC的建议数据为基准,然后再根据自身的要求做一些调整以设定制造商对陶瓷芯研磨出的效果之要求标准。例如球面纤心高度应在-50至50nm的范围,而偏心最大不超过50um等,附表一的数值为一般市场上认可的PC类纤芯格式的标准,谨供参考。研磨机研磨机是研磨系统中最重要的一部份,而在选择研磨机时,首先必须考虑它的运转及加压方式。现今在市场上使用的研磨机其运转原理一般可分成--齿轮带动（RB-12C,RB-550C）,皮带带动(RB-12B)等。利用齿轮直接带动运转的,一般马力较强,而稳定性较高。皮带带动的,则一般马力较小,而其转速在高压环境下容易发生变化,另外皮带的胶质随时间老化后也很容易出现问题。而在加压方面,市场上的研磨机有单点中心加压,一般采用重力锤加压方式。（1）单点式中心加压(RB-12BRB-12C),如在理想的环境下运作,的确可以得到良好的效果,但其如受到外在因素的影响容易产生变化,例如每盘研磨端面的件数会受到一定的限制,在研磨的过程中,当一盘陶瓷芯中有一部份达不到技术指标的时候，重磨是不可避免的情况,当一盘陶瓷芯中有一...
