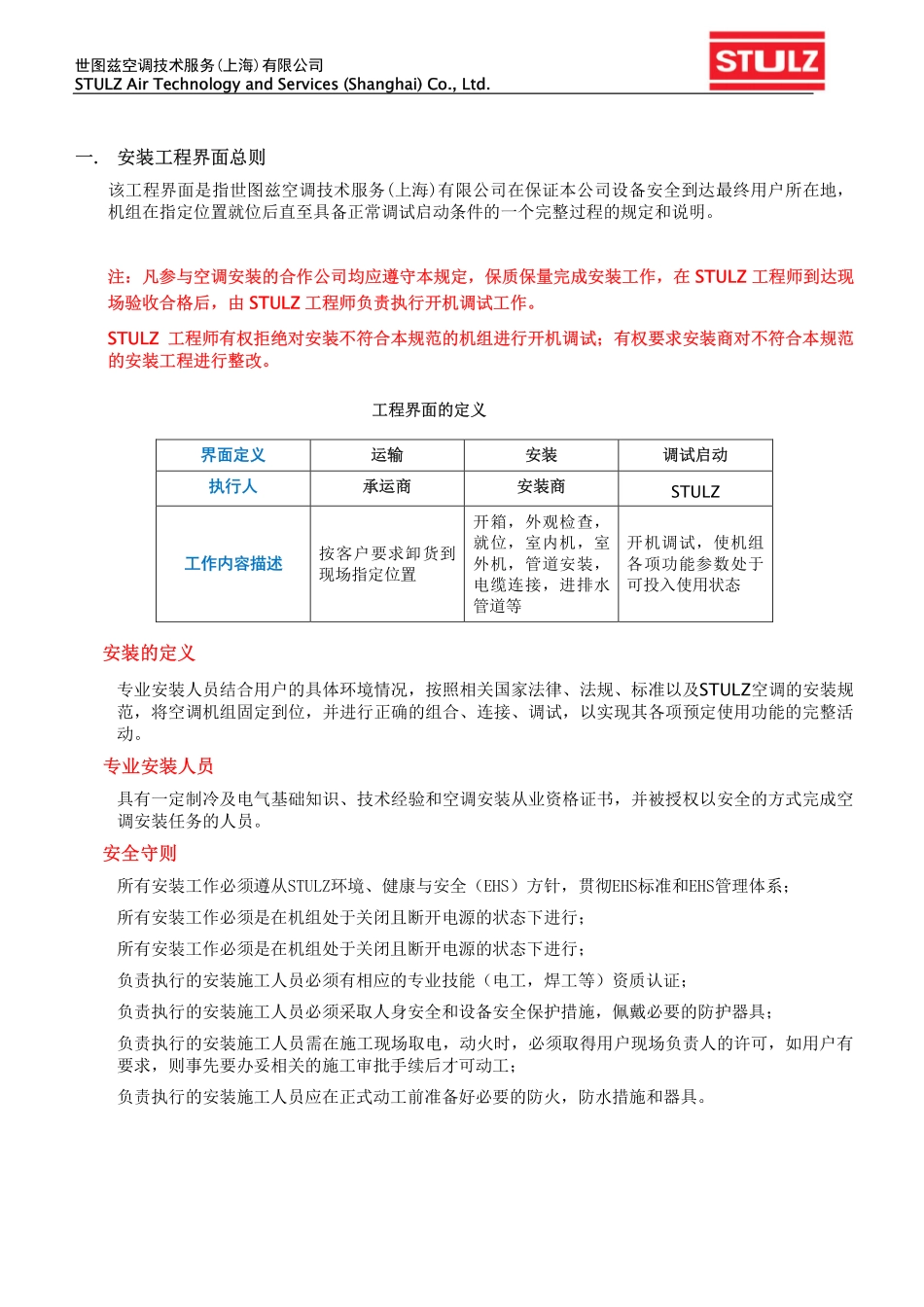

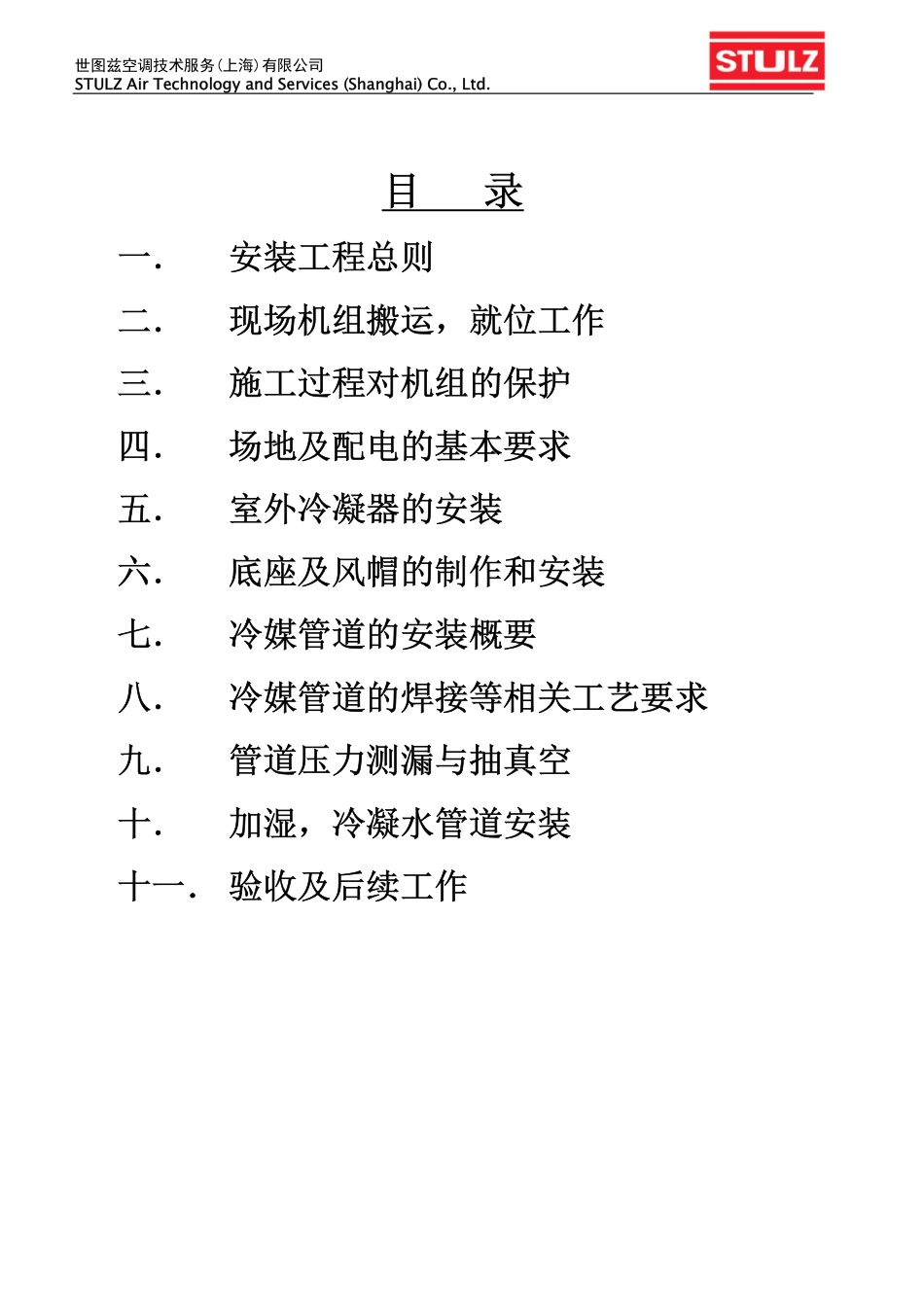

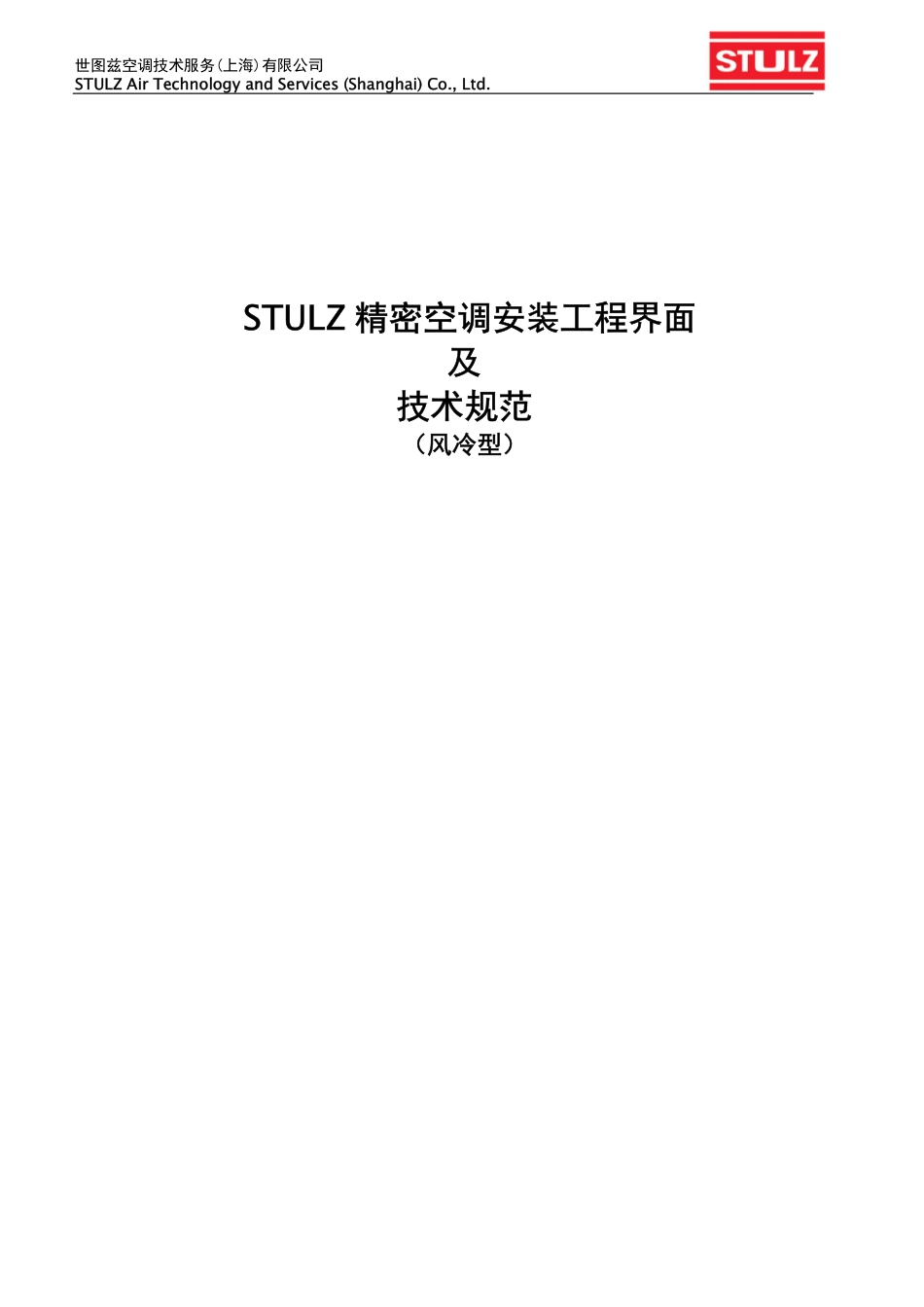

世图兹空调技术服务(上海)有限公司STULZAirTechnologyandServices(Shanghai)Co.,Ltd.STULZ精密空调安装工程界面及技术规范（风冷型）世图兹空调技术服务(上海)有限公司STULZAirTechnologyandServices(Shanghai)Co.,Ltd.目录一．安装工程总则二．现场机组搬运，就位工作三．施工过程对机组的保护四．场地及配电的基本要求五．室外冷凝器的安装六．底座及风帽的制作和安装七．冷媒管道的安装概要八．冷媒管道的焊接等相关工艺要求九．管道压力测漏与抽真空十．加湿，冷凝水管道安装十一．验收及后续工作世图兹空调技术服务(上海)有限公司STULZAirTechnologyandServices(Shanghai)Co.,Ltd.一.安装工程界面总则该工程界面是指世图兹空调技术服务(上海)有限公司在保证本公司设备安全到达最终用户所在地，机组在指定位置就位后直至具备正常调试启动条件的一个完整过程的规定和说明。注：凡参与空调安装的合作公司均应遵守本规定，保质保量完成安装工作，在STULZ工程师到达现场验收合格后，由STULZ工程师负责执行开机调试工作。STULZ工程师有权拒绝对安装不符合本规范的机组进行开机调试；有权要求安装商对不符合本规范的安装工程进行整改。工程界面的定义界面定义运输安装调试启动执行人承运商安装商STULZ工作内容描述按客户要求卸货到现场指定位置开箱，外观检查，就位，室内机，室外机，管道安装，电缆连接，进排水管道等开机调试，使机组各项功能参数处于可投入使用状态安装的定义专业安装人员结合用户的具体环境情况，按照相关国家法律、法规、标准以及STULZ空调的安装规范，将空调机组固定到位，并进行正确的组合、连接、调试，以实现其各项预定使用功能的完整活动。专业安装人员具有一定制冷及电气基础知识、技术经验和空调安装从业资格证书，并被授权以安全的方式完成空调安装任务的人员。安全守则所有安装工作必须遵从STULZ环境、健康与安全（EHS）方针，贯彻EHS标准和EHS管理体系；所有安装工作必须是在机组处于关闭且断开电源的状态下进行；所有安装工作必须是在机组处于关闭且断开电源的状态下进行；负责执行的安装施工人员必须有相应的专业技能（电工，焊工等）资质认证；负责执行的安装施工人员必须采取人身安全和设备安全保护措施，佩戴必要的防护器具；负责执行的安装施工人员需在施工现场取电，动火时，必须取得用户现场负责人的许可，如用户有要求，则事先要办妥相关的施工审批手续后才可动工；负责执行的安装施工人员应在正式动工前准备好必要的防火，防水措施和器具。世图兹空调技术服务(上海)有限公司STULZAirTechnologyandServices(Shanghai)Co.,Ltd.二.现场机组搬运，就位工作A.开箱：安装人员接到设备后，应根据公司交给的安装通知书检查随机有无备件，设备外观运输标志有无缺损(检查箱体防侧倾标志有无变红色)，机箱外部注明的运输地点、单位、机型是否同通知书相同，否则应通知STULZ公司进行核对处理。B.拆除包装箱后，检查机组系统内部及冷凝器是否有压力。正常压力为0.5MPa。如无压力应及时联系当地STULZ售后确认是否可以安装。C.专用空调机组的搬运就位等工序，如现场具备条件，应采用整机搬运的方式来进行。如现场的通道条件较差，需把空调机组拆解搬运时，应先与STULZ售后确认分解的可行性，然后小心操作。拆机时应先把控制连线做上标记，然后小心把机组拆开搬运，重新组合机组时必须按原样把机组重组，校正水平，按标号重新把控制线路恢复。如拆解的是铆钉结构的机组，重新组装机组时也必须使用与原厂一致的钢质铆钉。D.机组就位后应把把包装物料拆除，并详细检查机组内外是否完整，如发现有损坏，应立即通知本公司作适当处理。三.施工过程中对机组的保护1．现场搬运机组时的保护A.当搬运机组时，必须采用柔软物料对机组提供适当的保护，以免机组搬运时因碰撞而受损坏。B.搬运中遇到楼房门道过低，需把空调机组放倒时，可以将机组轻微侧卧进行搬运，则可以不拆压缩机；完全侧卧搬运时必须先拆卸压缩机后搬运，同时注意保护好侧门板油漆，对拆卸下来的压缩机管道口必须进行有效的暂时密封处理。2．安装时的保护建议机组在安装期间将包装物料还原以随时保护...
