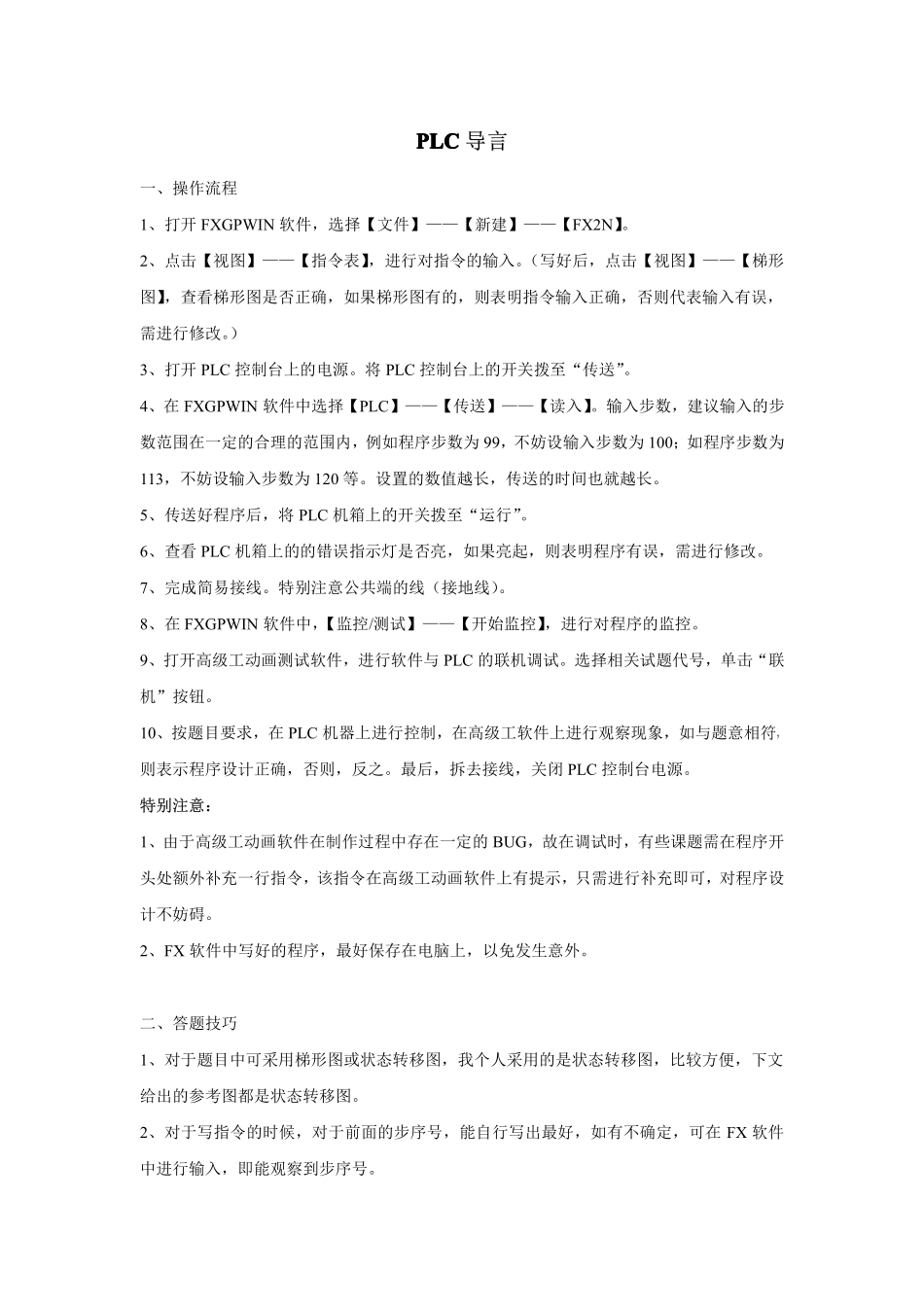

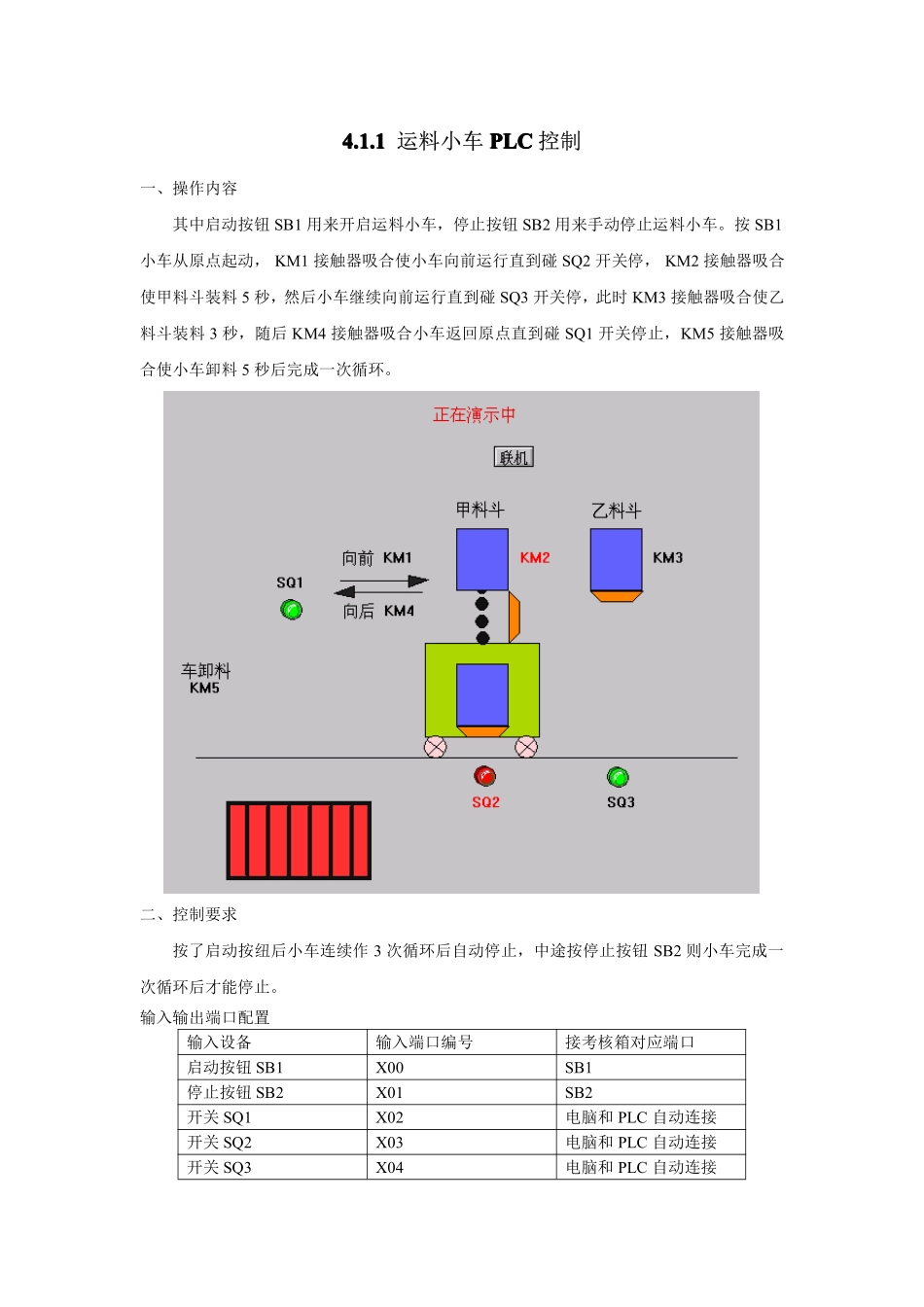

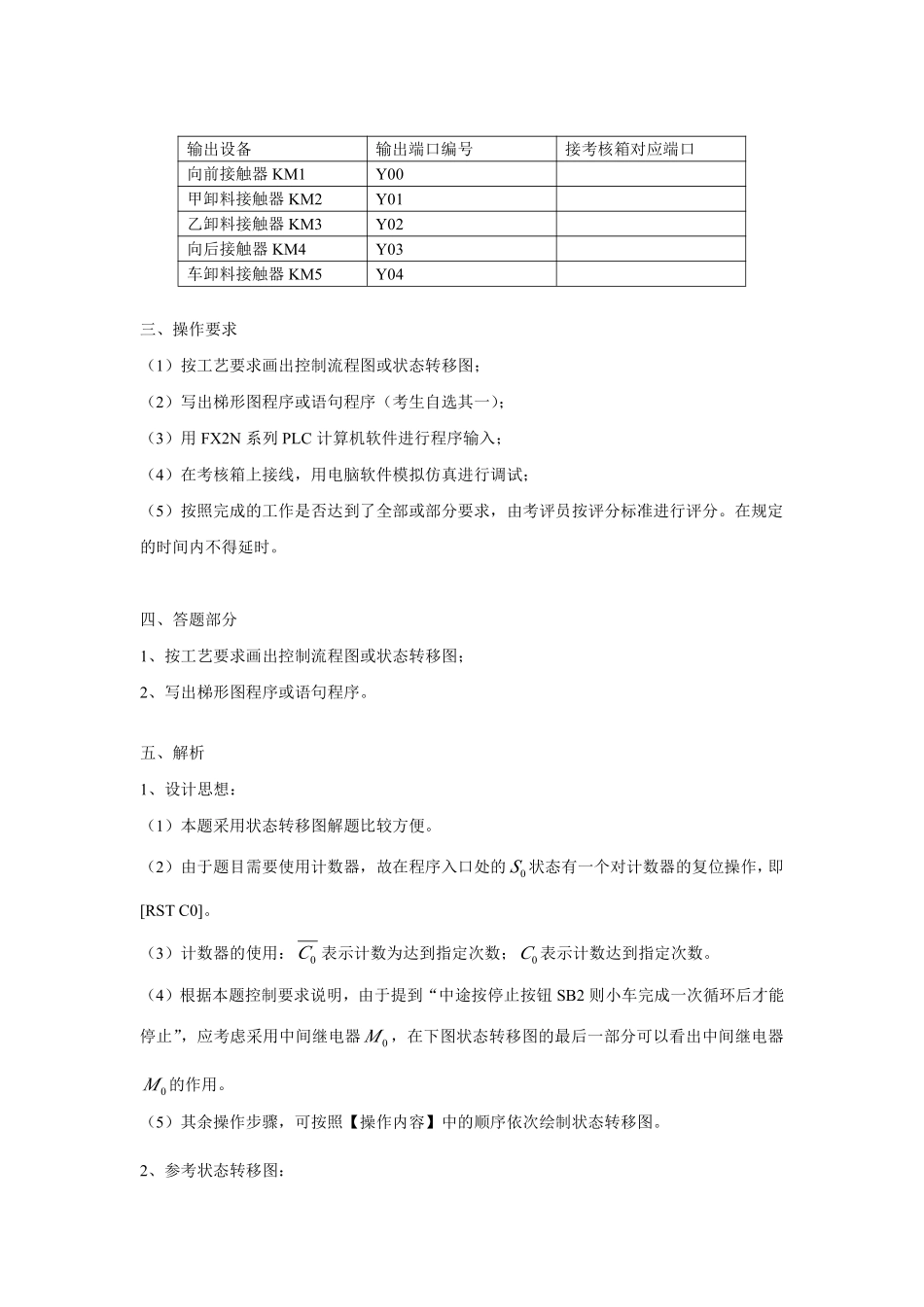

PLCPLCPLCPLC导言一、操作流程1、打开FXGPWIN软件，选择【文件】——【新建】——【FX2N】。2、点击【视图】——【指令表】，进行对指令的输入。（写好后，点击【视图】——【梯形图】，查看梯形图是否正确，如果梯形图有的，则表明指令输入正确，否则代表输入有误，需进行修改。）3、打开PLC控制台上的电源。将PLC控制台上的开关拨至“传送”。4、在FXGPWIN软件中选择【PLC】——【传送】——【读入】。输入步数，建议输入的步数范围在一定的合理的范围内，例如程序步数为99，不妨设输入步数为100；如程序步数为113，不妨设输入步数为120等。设置的数值越长，传送的时间也就越长。5、传送好程序后，将PLC机箱上的开关拨至“运行”。6、查看PLC机箱上的的错误指示灯是否亮，如果亮起，则表明程序有误，需进行修改。7、完成简易接线。特别注意公共端的线（接地线）。8、在FXGPWIN软件中，【监控/测试】——【开始监控】，进行对程序的监控。9、打开高级工动画测试软件，进行软件与PLC的联机调试。选择相关试题代号，单击“联机”按钮。10、按题目要求，在PLC机器上进行控制，在高级工软件上进行观察现象，如与题意相符，则表示程序设计正确，否则，反之。最后，拆去接线，关闭PLC控制台电源。特别注意：1、由于高级工动画软件在制作过程中存在一定的BUG，故在调试时，有些课题需在程序开头处额外补充一行指令，该指令在高级工动画软件上有提示，只需进行补充即可，对程序设计不妨碍。2、FX软件中写好的程序，最好保存在电脑上，以免发生意外。二、答题技巧1、对于题目中可采用梯形图或状态转移图，我个人采用的是状态转移图，比较方便，下文给出的参考图都是状态转移图。2、对于写指令的时候，对于前面的步序号，能自行写出最好，如有不确定，可在FX软件中进行输入，即能观察到步序号。4.1.14.1.14.1.14.1.1运料小车PLCPLCPLCPLC控制一、操作内容其中启动按钮SB1用来开启运料小车，停止按钮SB2用来手动停止运料小车。按SB1小车从原点起动，KM1接触器吸合使小车向前运行直到碰SQ2开关停，KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料5秒后完成一次循环。二、控制要求按了启动按纽后小车连续作3次循环后自动停止，中途按停止按钮SB2则小车完成一次循环后才能停止。输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮SB1X00SB1停止按钮SB2X01SB2开关SQ1X02电脑和PLC自动连接开关SQ2X03电脑和PLC自动连接开关SQ3X04电脑和PLC自动连接输出设备输出端口编号接考核箱对应端口向前接触器KM1Y00甲卸料接触器KM2Y01乙卸料接触器KM3Y02向后接触器KM4Y03车卸料接触器KM5Y04三、操作要求（1）按工艺要求画出控制流程图或状态转移图；（2）写出梯形图程序或语句程序（考生自选其一）；（3）用FX2N系列PLC计算机软件进行程序输入；（4）在考核箱上接线，用电脑软件模拟仿真进行调试；（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。在规定的时间内不得延时。四、答题部分1、按工艺要求画出控制流程图或状态转移图；2、写出梯形图程序或语句程序。五、解析1、设计思想：（1）本题采用状态转移图解题比较方便。（2）由于题目需要使用计数器，故在程序入口处的0S状态有一个对计数器的复位操作，即[RSTC0]。（3）计数器的使用：0C表示计数为达到指定次数；0C表示计数达到指定次数。（4）根据本题控制要求说明，由于提到“中途按停止按钮SB2则小车完成一次循环后才能停止”，应考虑采用中间继电器0M，在下图状态转移图的最后一部分可以看出中间继电器0M的作用。（5）其余操作步骤，可按照【操作内容】中的顺序依次绘制状态转移图。2、参考状态转移图：3、对应指令：0LDX11ORM02ANIX03OUTM04LDM80025SETS07STLS08RSTC010LDX011ANDX212SETS2014STLS2015OUTY016LDX317SETS2119STLS2120OUTY121OUTT0K5024LDT025SETS2227STLS2228OUTY029LDX430SETS2332STLS2333OUTY234OUTT1K3037LDT138SETS2440STLS2441OUTY342LDX243SETS2545ST...
