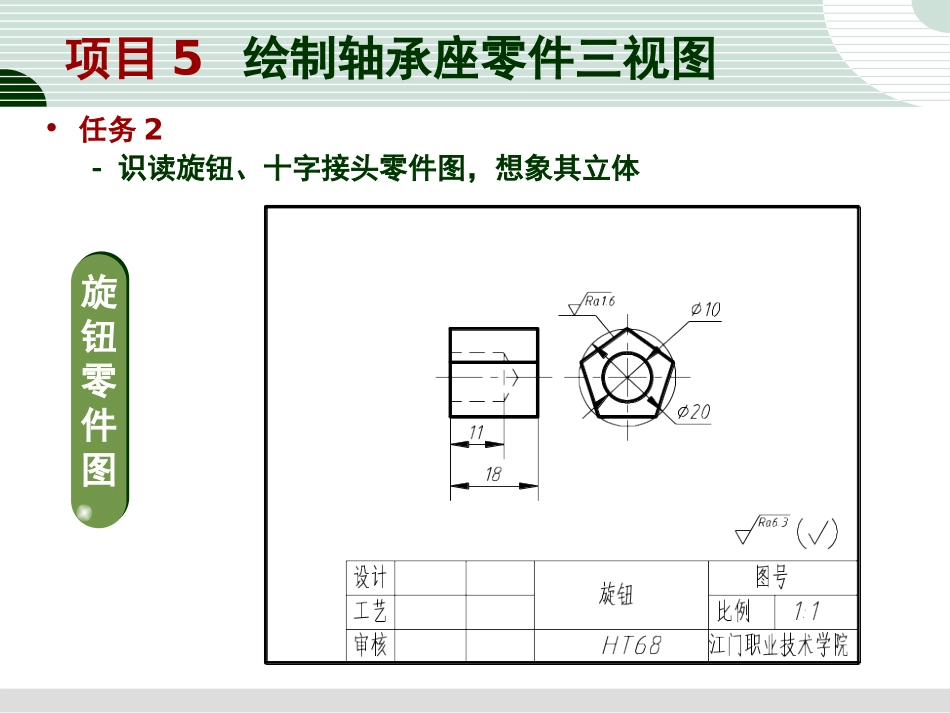

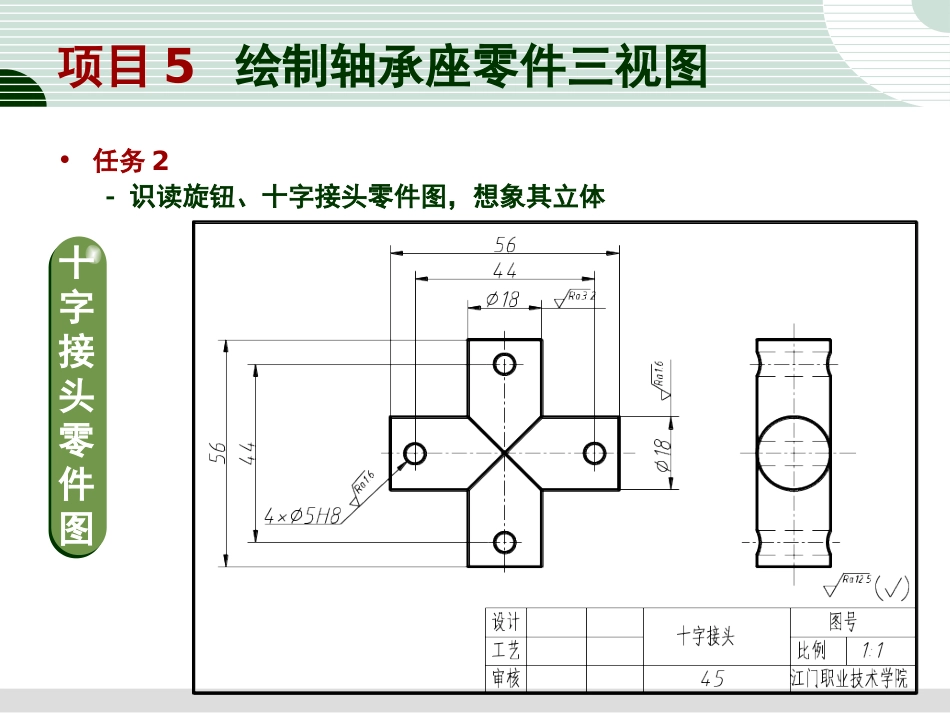

项目5绘制轴承座零件三视图•任务2-识读旋钮、十字接头零件图，想象其立体旋钮零件图项目5绘制轴承座零件三视图•任务2-识读旋钮、十字接头零件图，想象其立体十字接头零件图识读较复杂零件图样识读较复杂零件图样能力目标读图基本要求形体分析法线面分析法相关知识任务2识读旋钮、十字接头零件图，想象其立体任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的基本知识1、要把几个视图联系起来进行分析任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的基本知识1、要把几个视图联系起来进行分析任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的基本知识2、注意抓特征视图形状特征视图——最能反映物体形状特征的那个视图。形状特征视图任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的基本知识2、注意抓特征视图——最能反映物体位置特征的那个视图。位置特征视图位置特征视图任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的方法和步骤1、读图的方法形体分析法线面分析法2、读图的步骤(1)看视图抓特征看视图——以主视图为主，配合其它视图，进行初步的投影分析和空间分析。抓特征——找出反映物体特征较多的视图，在较短的时间里，对物体有个大概的了解。(2)分解形体对投影分解形体——参照特征视图，分解形体。对投影——利用“三等”关系，找出每一部分的三个投影，想象出它们的形状。任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的方法和步骤2、读图的步骤(3)综合起来想整体在看懂每部分形体的基础上，进一步分析它们之间的组合方式和相对位置关系，从而想象出整体的形状。(4)线面分析攻难点一般情况下，形体清晰的零件，用上述形体分析方法看图就可以解决。但对于一些较复杂的零件，特别是由切割体组成的零件，单用形体分析法还不够，需采用线面分析法。任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的方法和步骤例:识读组合体视图（形体分析法）任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的方法和步骤组合体的读图例:识读组合体视图（形体分析法）任务2识读旋钮、十字接头零件图，想象其立体组合体的读图线面分析法ABa’aa”bb’b”任务2识读旋钮、十字接头零件图，想象其立体组合体的读图例:识读组合体视图（线面分析法）组合体三视图a为正垂面b为铅垂面综合想象投影面平行面的投影具有实形性和积聚性正平面的投影侧平面的投影水平面的投影题目任务2识读旋钮、十字接头零件图，想象其立体正垂面铅垂面一般面侧垂面投影面垂直面和一般面的投影具有类似性任务2识读旋钮、十字接头零件图，想象其立体任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的方法和步骤例:识读组合体视图（线面分析法）任务2识读旋钮、十字接头零件图，想象其立体组合体的读图•读图的方法和步骤Ⅰ看懂组合体、补画出左视图(形体分析法)ⅣⅢⅡ任务2识读旋钮、十字接头零件图，想象其立体（c）想象出形体ⅠⅠ（d）想象出形体ⅡⅡ（e）想象出形体ⅢⅢ（f）想象出形体ⅣⅣ(g)补画出形体Ⅰ的左视图(j)补画出形体Ⅳ的左视图完成(i)补画出形体Ⅲ的左视图(h)补画出形体Ⅱ的左视图分析看懂组合体、补画出俯视图(线面分析法)任务2识读旋钮、十字接头零件图，想象其立体步骤一步骤二2"1"3"4"5"8"7"6"9"10"7'8'3'4'1'2'5'6'9'10'12596103487步骤三11"12"11'12'1211完成任务2识读旋钮、十字接头零件图，想象其立体看懂组合体、补画出俯视图(线面分析法)任务2识读旋钮、十字接头零件图，想象其立体旋钮立体十字接头立体任务实施任务实施END
