第六章常用表达方法阶梯剖VIP免费

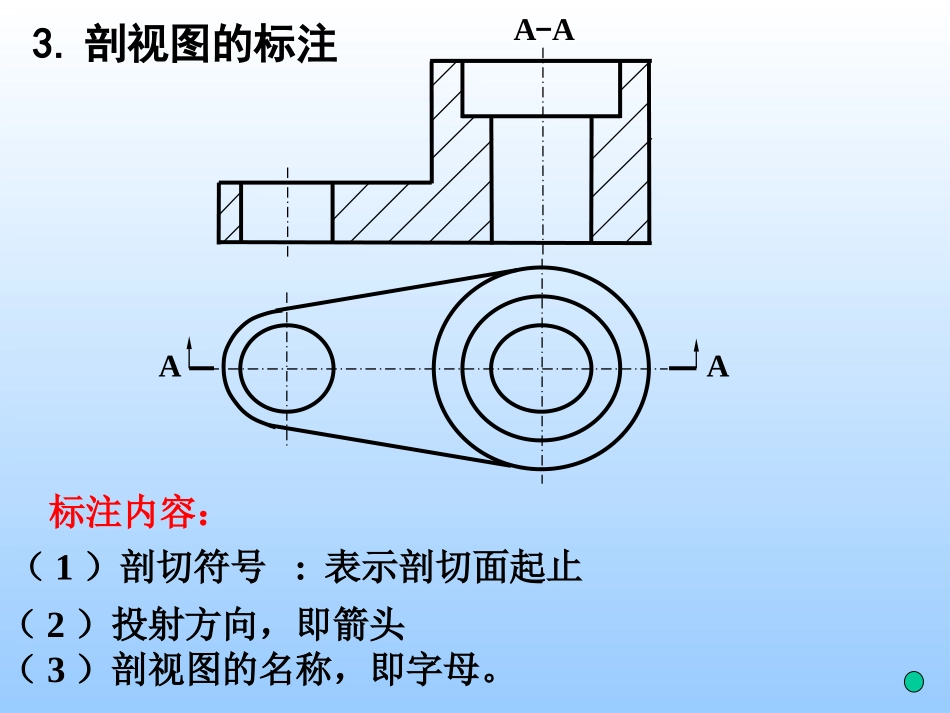

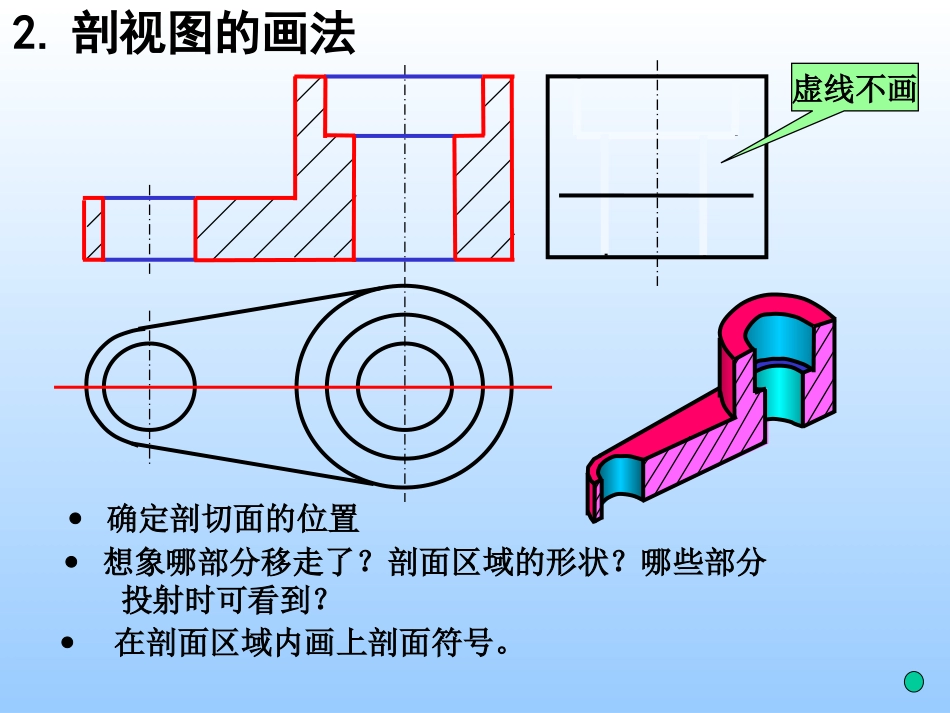

一、剖视图的概念⒈剖视图的形成假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射即得剖视图。规定：在剖面区域内画上剖面符号。2.剖视图的画法确定剖切面的位置想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？在剖面区域内画上剖面符号。虚线不画AA3.剖视图的标注（1）剖切符号:表示剖切面起止（3）剖视图的名称，即字母。标注内容：AA（2）投射方向，即箭头4.画剖视图的注意事项①剖切平面的选择：通过机件的对称面或轴线且平行或垂直于投影面。②剖切是一种假想，其它视图仍应完整画出，并可取剖视。③剖切面后方的可见部分要全部画出。④在剖视图上已经表达清楚的结构,在其它视图上此部分结构的虚线省略不画。但没有表示清楚的结构，仍应画虚线。⑤同一物体的各个剖面区域，其剖面线的方向及间隔应一致。二、剖视的种类及适用条件1.全剖视图用剖切面完全地剖开物体所得的剖视图。外形较简单，内形较复杂，而图形又不对称时。适用范围：AAA－A注意画线：正确不正确A-AAABBBB-问题的提出2.半剖视图:全剖视图不能表达外形AAA—A存在什么问题？解决办法：以对称线为界，一半画视图，一半画剖视。半剖视图已表达清楚的内形虚线不画A—A半剖视图的形成和画法投射方向投射方向AAA-A例：将主视图画成半剖视图[例题6]将主视图画成半剖视图AAA—A肋板不画剖面线[例题5]半剖视图的尺寸标注问题的提出3.局部剖用剖切平面局部地剖开物体所得的剖视图。投影方向投影方向AAA－ABBB－B适用范围：①只有局部内形需要剖切表示时。②实心杆上有孔、槽时，应采用局部剖视。局部剖是一种较灵活的表示方法，适用范围较广。(3)当对称机件的轮廓线与中心线重合，不宜采用半剖视时。AABBA－AB－B④当机件的内外形都较复杂，而图形又不对称时。ABB1、波浪线不要画在其它图线的延长线上；2、波浪线不能与轮廓线重合。画局部剖应注意的问题：错误错误3、波浪线不能穿空而过，也不能超出视图的轮廓线。错误正确错误正确4、当被剖结构为回转体时，允许将其中心线作局部剖的分界线。5、在一个视图中，局部剖的数量不宜过多。1.单一剖切平面1.平行于某基本投影面三、剖切平面的种类及适用条件2.不平行于任何基本投影面（投影面垂直面）AA标注方法适用范围当机件具有倾斜部分，同时这部分内形和外形都需表达时。A－A此剖视可按斜视图的配置方式配置。A－AA－ABBB－B全剖视图B–BBBA–AAA剖切面为投影面垂直面⒊几个平行的剖切平面（1）画法和标注方法（2）注意问题(a)(b)(c)在剖视图内不能出现不完整的要素。(b)在剖视图上不应在剖切面转折处画线。(a)两剖切平面的转折处不应与图上的轮廓线重合。（3）适用范围当机件上的孔槽及空腔等内部结构不在同一平面内时。(d)只有当两个要素有公共对称中心线或轴线时，可以此为界各画一半。例2用平行的剖切平面剖切的方法，作剖视图。用平行的剖切平面剖切的方法，作剖视图。4.两相交的剖切平面适用范围当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。AAAA－A（2）注意问题(a)两剖切面的交线一般应与机件的轴线重合。(b)在剖切面后的其它结构仍按原来位置投射。(c)当剖切后产生不完整要素时，应将此部分按不剖绘制。例3用相交的剖切平面剖切的方法，作剖视图。用相交的剖切平面剖切的方法，作剖视图。5.几个相交的剖切平面四、剖视图中的规定画法对于机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与其邻接部分分开。1.肋板的画法正确错误2.均匀分布的肋板及孔的画法肋不对称画成对称孔未剖到画成剖到在剖视图中，若机件上呈辐射状均匀分布的肋、孔、轮辐等结构不处于剖切平面上时，可假想使其旋转到剖切平面的位置，再按剖开后的形状画出。三、剖切面的种类（一）单一剖切平面1.剖切面为投影面平行面2.剖切面为投影面垂直面（二）几个平行剖切平面（剖切面是投影面平行面）适用条件：具有平行结构的机件。（三）几个相交剖切平面（剖切面可以是投影面平行面或垂直面）适用条件：机件具有旋转轴，机件各个空腔结构又处于几个相交平面位置。（一）单一剖切平面1、平行于某一...
