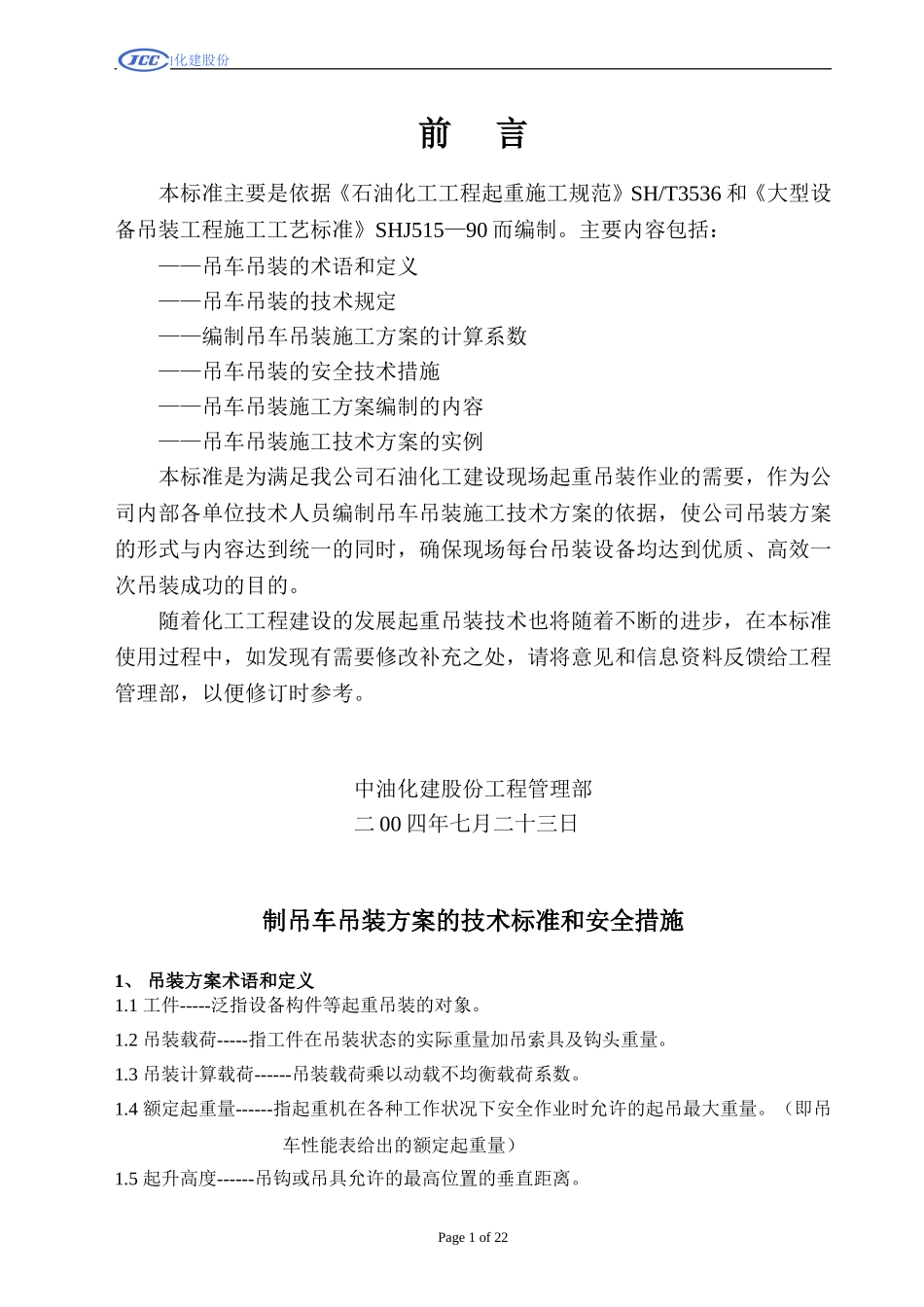

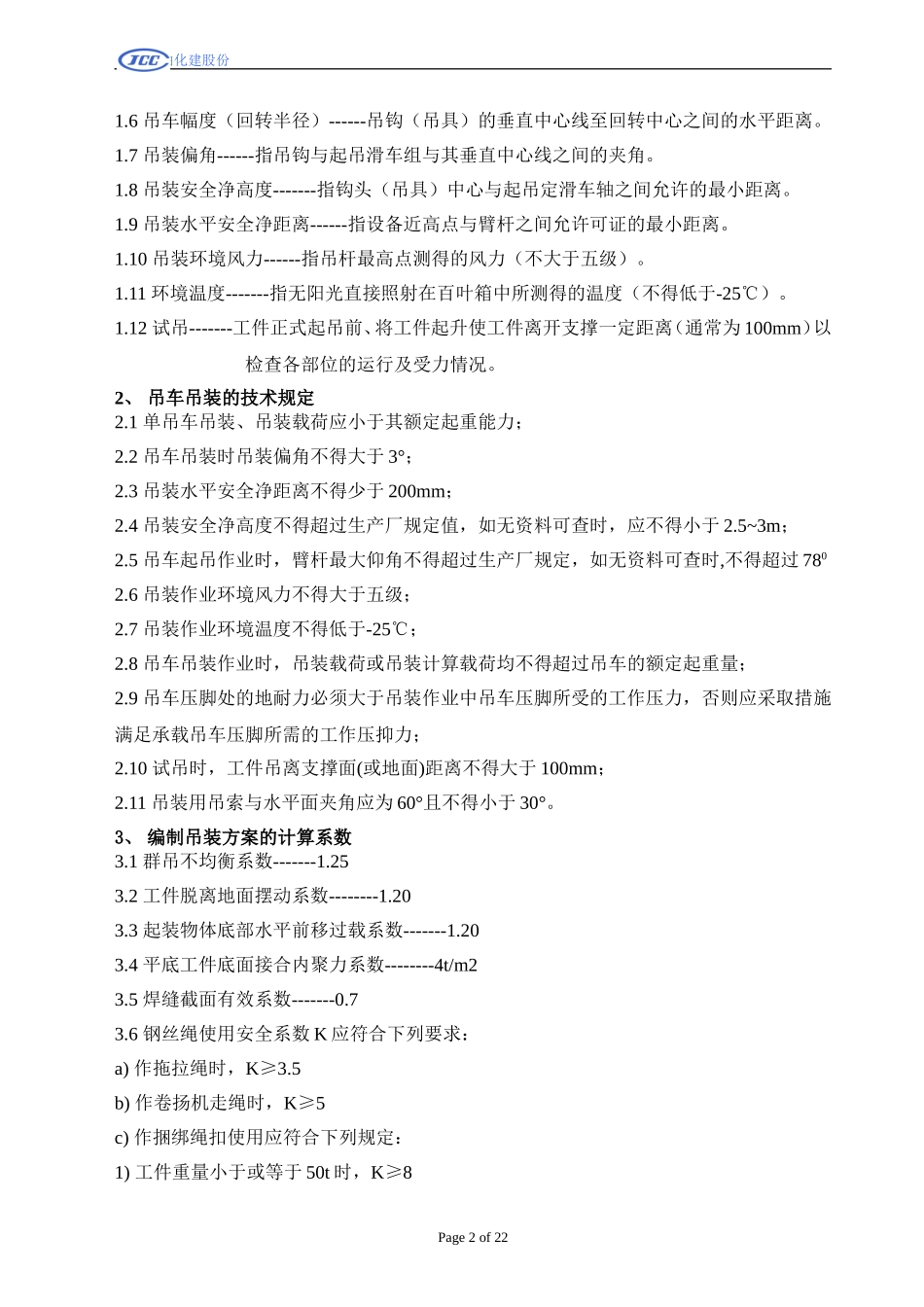

中油化建股份中油吉林化建工程股份有限公司工程管理部二OO四年七月二十三日Page0of22中油化建股份前言本标准主要是依据《石油化工工程起重施工规范》SH/T3536和《大型设备吊装工程施工工艺标准》SHJ515—90而编制。主要内容包括：——吊车吊装的术语和定义——吊车吊装的技术规定——编制吊车吊装施工方案的计算系数——吊车吊装的安全技术措施——吊车吊装施工方案编制的内容——吊车吊装施工技术方案的实例本标准是为满足我公司石油化工建设现场起重吊装作业的需要，作为公司内部各单位技术人员编制吊车吊装施工技术方案的依据，使公司吊装方案的形式与内容达到统一的同时，确保现场每台吊装设备均达到优质、高效一次吊装成功的目的。随着化工工程建设的发展起重吊装技术也将随着不断的进步，在本标准使用过程中，如发现有需要修改补充之处，请将意见和信息资料反馈给工程管理部，以便修订时参考。中油化建股份工程管理部二00四年七月二十三日制吊车吊装方案的技术标准和安全措施1、吊装方案术语和定义1.1工件-----泛指设备构件等起重吊装的对象。1.2吊装载荷-----指工件在吊装状态的实际重量加吊索具及钩头重量。1.3吊装计算载荷------吊装载荷乘以动载不均衡载荷系数。1.4额定起重量------指起重机在各种工作状况下安全作业时允许的起吊最大重量。（即吊车性能表给出的额定起重量）1.5起升高度------吊钩或吊具允许的最高位置的垂直距离。Page1of22中油化建股份1.6吊车幅度（回转半径）------吊钩（吊具）的垂直中心线至回转中心之间的水平距离。1.7吊装偏角------指吊钩与起吊滑车组与其垂直中心线之间的夹角。1.8吊装安全净高度-------指钩头（吊具）中心与起吊定滑车轴之间允许的最小距离。1.9吊装水平安全净距离------指设备近高点与臂杆之间允许可证的最小距离。1.10吊装环境风力------指吊杆最高点测得的风力（不大于五级）。1.11环境温度-------指无阳光直接照射在百叶箱中所测得的温度（不得低于-25℃）。1.12试吊-------工件正式起吊前、将工件起升使工件离开支撑一定距离（通常为100mm）以检查各部位的运行及受力情况。2、吊车吊装的技术规定2.1单吊车吊装、吊装载荷应小于其额定起重能力；2.2吊车吊装时吊装偏角不得大于3°；2.3吊装水平安全净距离不得少于200mm；2.4吊装安全净高度不得超过生产厂规定值，如无资料可查时，应不得小于2.5~3m；2.5吊车起吊作业时，臂杆最大仰角不得超过生产厂规定，如无资料可查时,不得超过7802.6吊装作业环境风力不得大于五级；2.7吊装作业环境温度不得低于-25℃；2.8吊车吊装作业时，吊装载荷或吊装计算载荷均不得超过吊车的额定起重量；2.9吊车压脚处的地耐力必须大于吊装作业中吊车压脚所受的工作压力，否则应采取措施满足承载吊车压脚所需的工作压抑力；2.10试吊时，工件吊离支撑面(或地面)距离不得大于100mm；2.11吊装用吊索与水平面夹角应为60°且不得小于30°。3、编制吊装方案的计算系数3.1群吊不均衡系数-------1.253.2工件脱离地面摆动系数--------1.203.3起装物体底部水平前移过载系数-------1.203.4平底工件底面接合内聚力系数--------4t/m23.5焊缝截面有效系数-------0.73.6钢丝绳使用安全系数K应符合下列要求：a)作拖拉绳时，K≥3.5b)作卷扬机走绳时，K≥5c)作捆绑绳扣使用应符合下列规定：1)工件重量小于或等于50t时，K≥8Page2of22中油化建股份2)工件重量大于或等于50t时，K≥6d)作拴挂吊绳时，K≥5e)作载人吊篮或电梯升降时，K≥144、吊车吊装的安全技术措施4.1参加起重施工的作业人员，应取得“特种设备作业人员资格证”和“特种作业人员资格证”证书。4.2吊装指挥应选取有实践经验，技术水平较高，组织能力较强的人担任。吊装指挥与所有吊装作业人员均应充分熟悉并严格执行吊装方案的内容。4.3起重作业人员应熟悉和执行GB5082《起重吊运指挥信号》的统一规定。哨音应清楚、响亮，旗语、手势应准确。作业人员不得凭估计、猜测进行操作。4.4大型吊装（Ⅲ类方案）实行吊装命令书制度。在吊装工程准备工作完成后应由上级主管部门组织联合检查，检查确认合格后，吊装作业总指挥应签署“吊装命令书”并下达吊装命令，...
