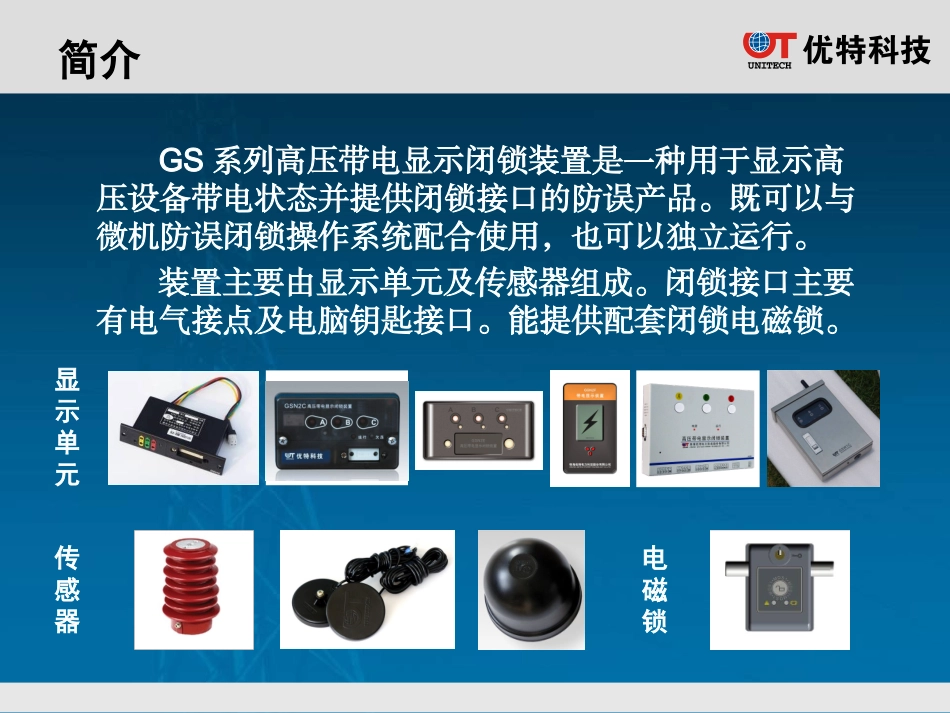

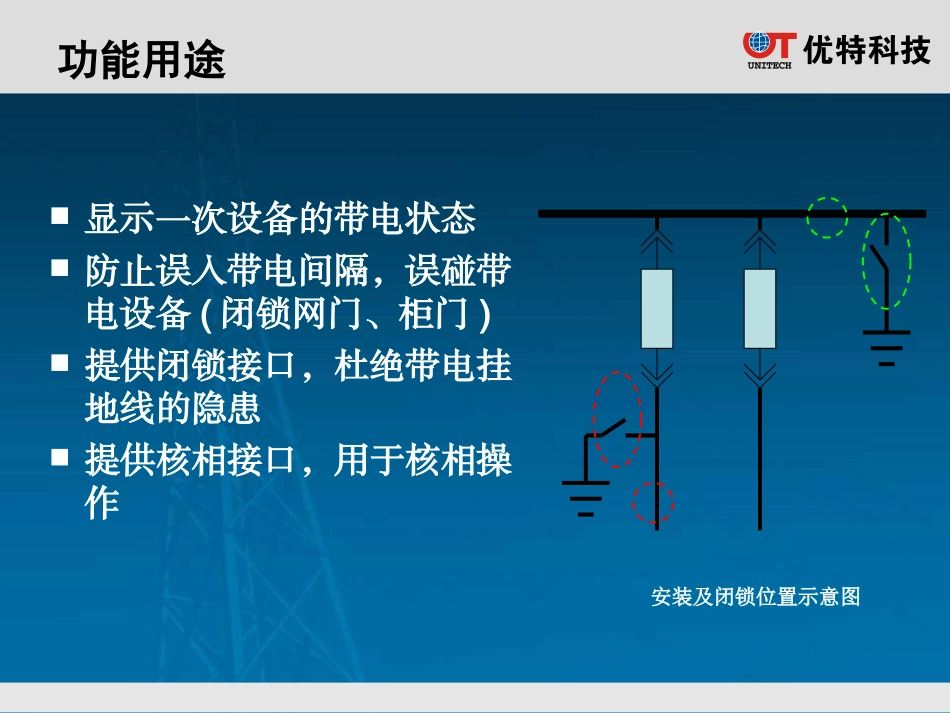

2008-09-24GS系列高压带电显示闭锁装置简介GS系列高压带电显示闭锁装置是一种用于显示高压设备带电状态并提供闭锁接口的防误产品。既可以与微机防误闭锁操作系统配合使用，也可以独立运行。装置主要由显示单元及传感器组成。闭锁接口主要有电气接点及电脑钥匙接口。能提供配套闭锁电磁锁。显示单元传感器电磁锁功能用途显示一次设备的带电状态防止误入带电间隔，误碰带电设备(闭锁网门、柜门)提供闭锁接口，杜绝带电挂地线的隐患提供核相接口，用于核相操作安装及闭锁位置示意图防误操作流程钥匙接收操作票钥匙通过装置验电防误开锁判断锁编码结果回传是否操作其它设备有电无电不符合符合是否产品类型按照传感器的工作原理分：接触式（电容式）、感应式、等电位式按照闭锁性质分：提示型、强制闭锁型按照工作电源的要求分：无源式、有源式、电池供电型按照通讯方式分：有线、无线按照应用场合可分为：户内型、户外型产品介绍验电防误一体化验电指示＋防误钥匙接口、电气闭锁接点等多种防误闭锁接口，配套锁具齐全，全面实现各种设备的强制闭锁需求。技术先进高精度A/D采样，32点傅氏算法；数字补偿和数字滤波等处理方法；全面的自检技术；超低功耗技术；无线通讯。安全可靠感应式不与带电体直接接触；现场标定，全量程范围的高精度测量；不受相邻相或者相邻线路的电场的影响，验电识别准确；装置故障自动闭锁；长寿命高亮度的LED指示；连接点输出电压低至10VAC。型号齐全，结构多样GS系列高压带电显示闭锁装置已基本能满足用户的各种需求；户内装置在结构上提供了内嵌和表面两种安装方式，户外可选有线或无线连接的产品。应用范围广GS系列高压带电显示闭锁装置可安装于开关柜、环网柜、箱式变电站、GIS组合电气、电缆头、高压母线、线路接地刀、开放式组合电器等各种场所。GS系列装置特点GS系列型号说明比如GSN2C_A的含义为：外部220V交直流电源供电的GS系列户内2C型带电显示闭锁装置。GSGS系列高压带电显示装置结构形式：N-户内式,W-户外式设计序号：1，2，1C,2C,2E,…配置型号：A，B，ABB1，SCH1…*微功耗电气接点：与地电平没有隔离，耐压为24V，电流不超过200mA。使用地点结构形式通讯方式型号接口扩展说明户内接触有线GSN2电脑钥匙，连接点无需外接电源，根据接头不同有_ABB1、_ABB2、_SCH1、_CY多种配置型号GSN2E电脑钥匙，连接点,*微功耗电气接点无外接电源，小方形母插头感应有线GSN2C_A电脑钥匙，电气接点外接220V交直流电源，接线端子GSN2C_B电脑钥匙，电气接点内部电池供电，接线端子等电位GSN2F仅提示无需外接电源户外感应有线GSW1电脑钥匙，电气接点，UT-Net外接220V交直流电源无线GSW1C电脑钥匙，电气接点内部电池供电（支持外接220V交直流电源）GSW1C_B电脑钥匙，电气接点内部电池供电GS系列装置产品列表户内装置检测的电压范围是6kV~35kV，户外装置是35kV~750kV。安装地点电源要求可选型号备注环网柜有电源提供GSN2E有连接点，可以配用微功耗电磁锁GSN2有连接点，仅支持电脑钥匙接口GSN2C_A没有连接点，感应式，可以配用电磁锁无电源提供GSN2E有连接点，可以配用微功耗电磁锁GSN2有连接点，仅支持电脑钥匙接口GSN2C_B没有连接点，感应式，可以配用电磁锁室内开关柜有电源提供GSN2C_A感应式，可以配用电磁锁GSN2E可以配用微功耗电磁锁GSN2仅支持电脑钥匙接口无电源提供GSN2C_B感应式，可以配用电磁锁GSN2E可以配用微功耗电磁锁GSN2仅支持电脑钥匙接口户外35KV及以上有电源提供GSW1C无线感应式GSW1有线感应式无电源提供GSW1C_B无线感应式GSGS系列装置选用系列装置选用接触式工作，适用多种电流规格的电容式支柱传感器，最小工作电流低至6uA装置工作时无需外部电源具有现场标定功能，在6KV到35KV电压范围内实现高精度测量采用了高亮度LED闪烁指示技术、长寿命储能电路和指示器件，确保良好的显示效果和使用寿命具有与电脑钥匙匹配的通讯接口，通过配合电脑钥匙，使用机械编码锁、电气编码锁等实现强制闭锁功能嵌入工安装，外形尽寸：130X30X60mmGSN2特点GSN2间隔闭锁应用管理软件开闭所GSN2显示装置DNBS-3机械锁IV型工控主机...
