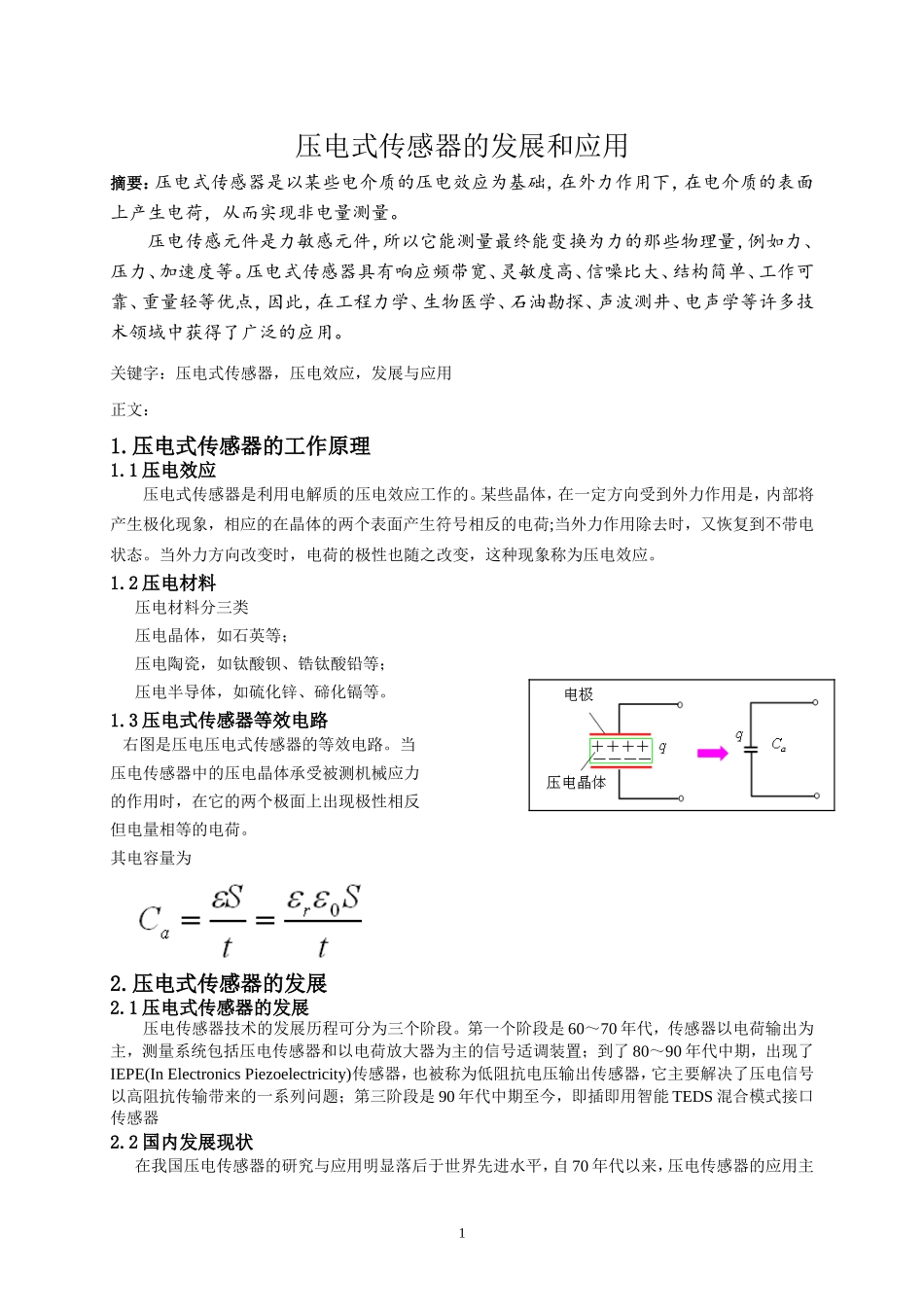

压电式传感器的发展和应用摘要：压电式传感器是以某些电介质的压电效应为基础，在外力作用下，在电介质的表面上产生电荷，从而实现非电量测量。压电传感元件是力敏感元件，所以它能测量最终能变换为力的那些物理量，例如力、压力、加速度等。压电式传感器具有响应频带宽、灵敏度高、信噪比大、结构简单、工作可靠、重量轻等优点，因此，在工程力学、生物医学、石油勘探、声波测井、电声学等许多技术领域中获得了广泛的应用。关键字：压电式传感器，压电效应，发展与应用正文：1.压电式传感器的工作原理1.1压电效应压电式传感器是利用电解质的压电效应工作的。某些晶体，在一定方向受到外力作用是，内部将产生极化现象，相应的在晶体的两个表面产生符号相反的电荷;当外力作用除去时，又恢复到不带电状态。当外力方向改变时，电荷的极性也随之改变，这种现象称为压电效应。1.2压电材料压电材料分三类压电晶体，如石英等；压电陶瓷，如钛酸钡、锆钛酸铅等；压电半导体，如硫化锌、碲化镉等。1.3压电式传感器等效电路右图是压电压电式传感器的等效电路。当压电传感器中的压电晶体承受被测机械应力的作用时，在它的两个极面上出现极性相反但电量相等的电荷。其电容量为2.压电式传感器的发展2.1压电式传感器的发展压电传感器技术的发展历程可分为三个阶段。第一个阶段是60～70年代，传感器以电荷输出为主，测量系统包括压电传感器和以电荷放大器为主的信号适调装置；到了80～90年代中期，出现了IEPE(InElectronicsPiezoelectricity)传感器，也被称为低阻抗电压输出传感器，它主要解决了压电信号以高阻抗传输带来的一系列问题；第三阶段是90年代中期至今，即插即用智能TEDS混合模式接口传感器2.2国内发展现状在我国压电传感器的研究与应用明显落后于世界先进水平，自70年代以来，压电传感器的应用主1要是为了满足航天技术发展的需要。改革开放之后，随着引进国外先进技术和管理经验，国民经济进入快阶段，现代测量技术的发展与应用成为必然。因此，压电传感器测术引起了一定程度的重视。但是，由于在压电传感器测量技术的研究与应用上与国外发达国家相比，起步较晚，技术基础薄弱。直到目前压电传感器总体技术水平依然处于上述的第一发展阶段。国内进行智能传感器研究的单位主要有：中科院合肥智能机械研究所传感器技术国家重点实验室(国家“863”计划资助项目：安徽省自然科金资助项目；中国博士后科学基金资助项目)；中国科技大学；电子科学自动化系；北京大学计算机科学技术系(国家“863”计划资助项目)，华南理工大学机电工程系(广州省重点攻关项目；广州市重点攻关项目)；东南大学仪器科学与工程系(973计划项目)。通过几年的努力，这些单位都在网络化测控系统和智能传感器开发平台的研究中取得了不同程度的成就。3.压电式传感器的应用压电式传感器具有响应频带宽、灵敏度高、信噪比大、结构简单、工作可靠、重量轻等优点，在诸多行业中得到了广泛的应用，如工程力学、生物医学、石油勘探、声波测井、电声学等许多技术领域。3.1压电传感器广泛应用于智能交通系统随着全球智能交通技术(ITS)的发展，与众多的技术一样，美国MSI传感器公司研发与生产的压电传感器在过去数年里取得了长足的发展。它为用户提供的不仅仅是良好的性能，高度的可靠性，简易的安装方法，还有逐步降低的价格。它独一无二的特性使其在日益扩展的应用中成为理想的选择。3.1.1压电薄膜传感器美国MEAS公司经过多年研究，开发出了一种压电薄膜交通传感器，该传感器被广泛用于检测车轴数、轴距，车速监控，车型分类，动态称重(WIM)，收费站地磅，闯红灯拍照，停车区域监控，交通信息采集(道路监控)及机场滑行道监控。压电薄膜交通传感器的长处是可获取精确的、具体的数据，如精确的速度信号、触发信号和分类信息及长期反馈交通信息统计数据。3.1.2行驶中称重在美国、巴西、德国、日本和韩国有大量应用，其主要用途是高速公路车辆超重超载监测的预选和桥梁超载警告系统，既判断正在高速行驶中的车辆，尤其是驶过桥梁的车辆是否超载，由视频系统拍下车牌号记录在案，然后再由执法机构用精度较高的低速称重系统判断超载量...
