第二章 测量学基本知识VIP免费

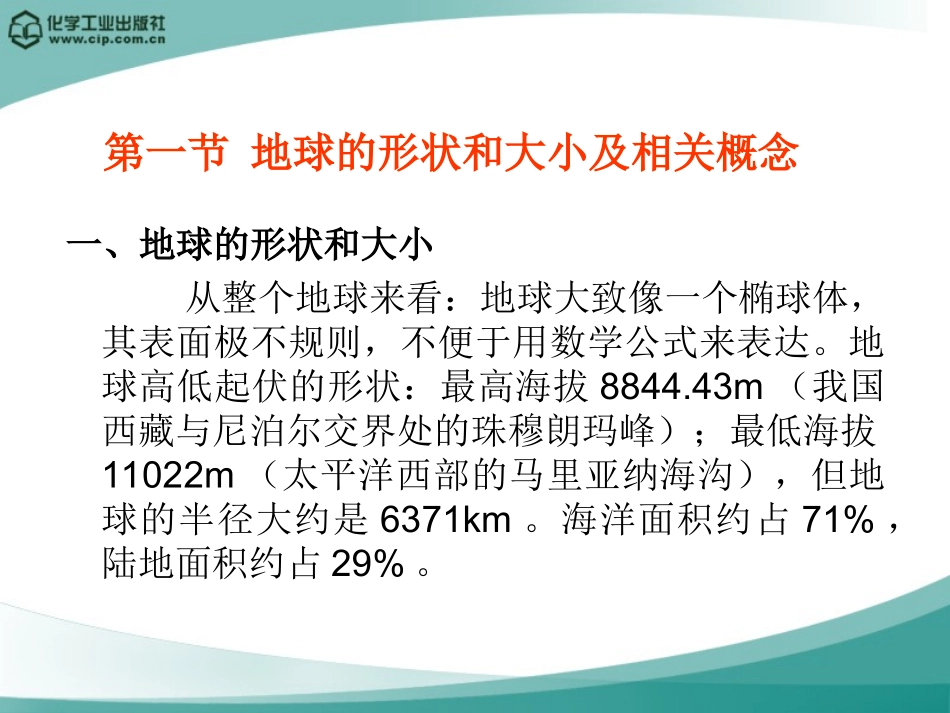

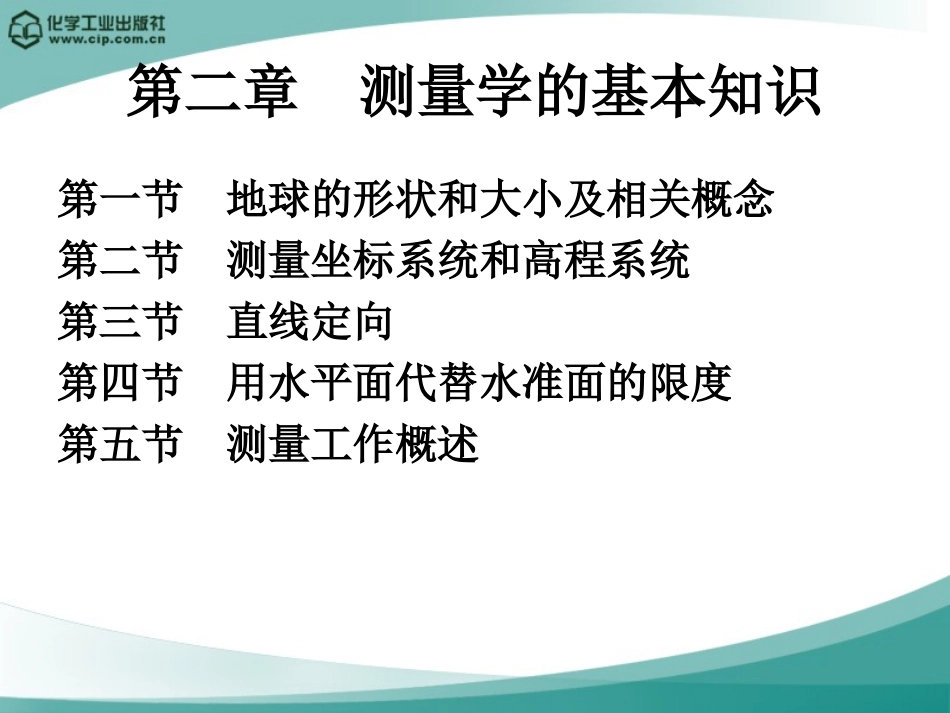

第二章测量学的基本知识第一节地球的形状和大小及相关概念第二节测量坐标系统和高程系统第三节直线定向第四节用水平面代替水准面的限度第五节测量工作概述一、地球的形状和大小从整个地球来看：地球大致像一个椭球体，其表面极不规则，不便于用数学公式来表达。地球高低起伏的形状：最高海拔8844.43m（我国西藏与尼泊尔交界处的珠穆朗玛峰）；最低海拔11022m（太平洋西部的马里亚纳海沟），但地球的半径大约是6371km。海洋面积约占71%，陆地面积约占29%。第一节地球的形状和大小及相关概念珠穆朗玛峰马里亚纳海沟地球的卫星照片二、关于大地体的概念大地体：把地球总的形状看作是被海水包围的球体，也就是设想有一个静止的海水面，向陆地延伸而形成一个封闭的曲面。由于海水有潮汐，时高时低，所以取其平均的海水面作为地球形状和大小的标准，它所包围的形体称为大地体。重力：地球引力与离心力的合力。水准面：静止而不流动的水面（重力等位面），是一个处处与重力方向垂直的连续曲面。水准面的特性是：处处与铅垂线相垂直；水准面不是唯一的，可以有许多；水准面封闭的；水准面表面是不规则的。大地水准面：通过平均海水面并向陆地延伸所形成的闭合曲面。大地水准面实际上是一个有微小起伏的不规则曲面。重力方向：用细绳悬挂一个垂球，细绳即为悬挂点O的重力方向，通常称它为垂线或铅垂线方向。由于地球引力的大小与地球内部的质量有关，且内部质量的分布又不是均匀的，所以铅垂线方向的变化也是不规则的，它不一定是指向地心的。在普通的地形测量工作中，铅垂线通常作为测量工作的基准线。大地水准面通常作为测量工作基准面。参考椭球面：由于大地体与椭球比较相似，而椭球是可以用数学式来表达的，所以测绘工作便取大小与大地体接近的椭球作为地球的参考形状和大小。参考椭球体的定位：确定椭球体与大地体之间的相互关系并固定下来。三、关于参考椭球面的概念在适当的地点选择一点P，设想把椭球体和大地体相切，切点P′位于P点的铅垂线方向上，这时，椭球面上P′的法线与该点对大地水准面的铅垂线相重合，并使椭球的短轴与地球自转轴平行。P点为大地原点。我国目前所采用的参考椭球体为1980年国家大地测量坐标系，其原点在陕西省泾阳县永乐镇。参考椭球体的参数：长半轴a=6378140m短半轴b=6356755m扁率α=1:298.257大地水准面与椭球面的关系大地原点第二节测量坐标系统和高程系统一、点的空间位置表示方法地球上某一点的空间位置，需要三个量来确定，即该点在基准面（参考椭球面）上的投影位置（X，Y）和该点沿投影方向到基准面（一般实用上是用大地水准面）的距离（H）来表示。二、相关的名词概念NS为椭球的旋转轴，N表示北极，S表示南极。通过椭球旋转轴的平面称为子午面，而通过原格林尼治天文台的子午面称为起始子午面。子午面与椭球面的交线称为子午线。通过椭球中心且与椭球旋转轴正交的平面称为赤道面。赤道面与椭球面的交线称为赤道。与椭球旋转轴正交，但不通过球心的平面与椭球面的交线，称之为平行圈。大地经度（L）就是通过某点的子午面与起始子午面的夹角。大地纬度（B）就是通过某点的法线与赤道面的交角。大地经度L和大地纬度B统称为大地坐标。大地坐标是以法线和参考椭球面作为基准线和基准面的。用经、纬度表示某点位置的坐标系是在球面上建立的，故称为球面坐标或地理坐标。我国疆域全部位于东经、北纬地区。要确定某点沿投影方向到基准面的距离，就是确定某点的高程，在一般的测量工作中，称某点沿铅垂线方向到大地水准面的距离为该点的绝对高程或海拔（H）。如果是到任意一个水准面的距离，称为相对高程。我国的水准原点位于青岛观象山，称为水准原点，1956年黄海平均海水面的水准原点为72.289m，1985年国家高程基准的水准原点高程为72.260M。水准原点三、平面直角坐标系在小区域内进行测量工作通常采用平面直角坐标，投影面当作平面看待，此时用x为纵轴，表示南北方向，用y为横轴，表示东西方向，测量平面直角坐标系与数学平面直角坐标系是不一致的，二者的比较如下图所示。测量坐标系与数学坐标系的比较第三节直线定向一、直线定向的意义直线定向的意义...
