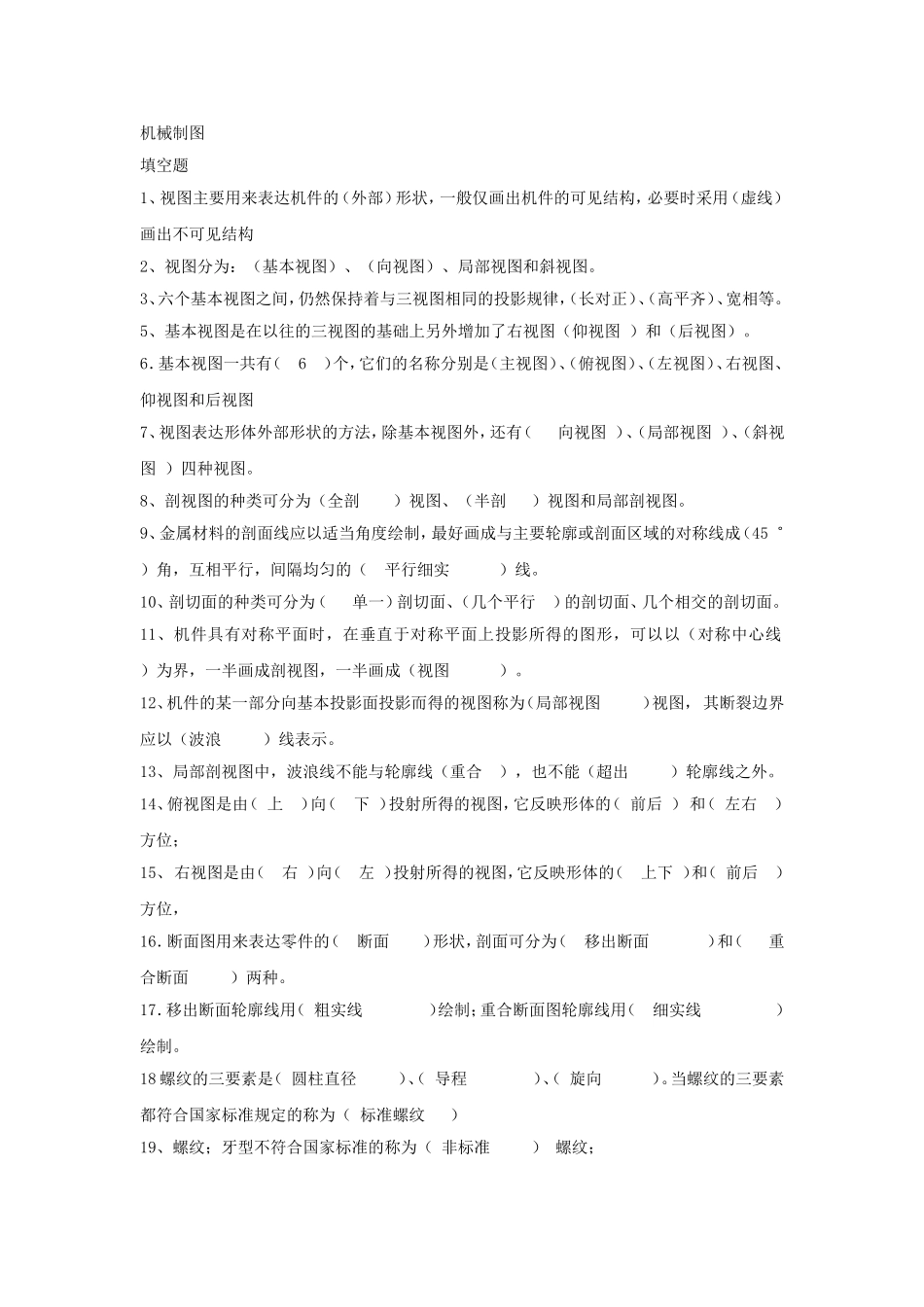

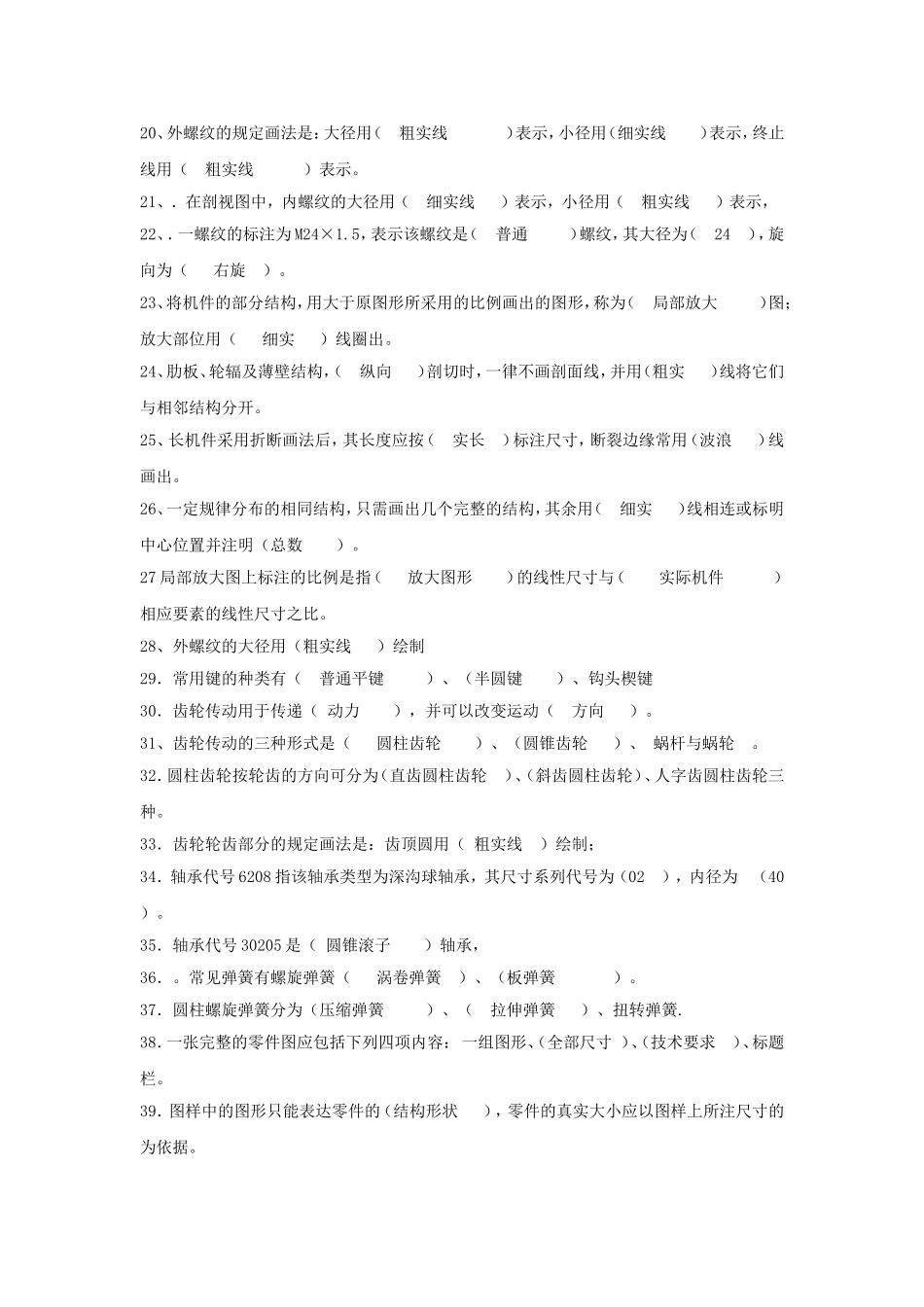

机械制图填空题1、视图主要用来表达机件的（外部）形状，一般仅画出机件的可见结构，必要时采用（虚线）画出不可见结构2、视图分为：（基本视图）、（向视图）、局部视图和斜视图。3、六个基本视图之间，仍然保持着与三视图相同的投影规律，（长对正）、（高平齐）、宽相等。5、基本视图是在以往的三视图的基础上另外增加了右视图（仰视图）和（后视图）。6．基本视图一共有（6）个，它们的名称分别是（主视图）、（俯视图）、（左视图）、右视图、仰视图和后视图7、视图表达形体外部形状的方法，除基本视图外，还有（向视图）、（局部视图）、（斜视图）四种视图。8、剖视图的种类可分为（全剖）视图、（半剖）视图和局部剖视图。9、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（45゜）角，互相平行，间隔均匀的（平行细实）线。10、剖切面的种类可分为（单一）剖切面、（几个平行）的剖切面、几个相交的剖切面。11、机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以以（对称中心线）为界，一半画成剖视图，一半画成（视图）。12、机件的某一部分向基本投影面投影而得的视图称为（局部视图）视图，其断裂边界应以（波浪）线表示。13、局部剖视图中，波浪线不能与轮廓线（重合），也不能（超出）轮廓线之外。14、俯视图是由（上）向（下）投射所得的视图，它反映形体的（前后）和（左右）方位；15、右视图是由（右）向（左）投射所得的视图，它反映形体的（上下）和（前后）方位，16．断面图用来表达零件的（断面）形状，剖面可分为（移出断面）和（重合断面）两种。17．移出断面轮廓线用（粗实线）绘制；重合断面图轮廓线用（细实线）绘制。18螺纹的三要素是（圆柱直径）、（导程）、（旋向）。当螺纹的三要素都符合国家标准规定的称为（标准螺纹）19、螺纹；牙型不符合国家标准的称为（非标准）螺纹；20、外螺纹的规定画法是：大径用（粗实线）表示，小径用（细实线）表示，终止线用（粗实线）表示。21、．在剖视图中，内螺纹的大径用（细实线）表示，小径用（粗实线）表示，22、．一螺纹的标注为M24×1.5，表示该螺纹是（普通）螺纹，其大径为（24），旋向为（右旋）。23、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（局部放大）图；放大部位用（细实）线圈出。24、肋板、轮辐及薄壁结构，（纵向）剖切时，一律不画剖面线，并用（粗实）线将它们与相邻结构分开。25、长机件采用折断画法后，其长度应按（实长）标注尺寸，断裂边缘常用（波浪）线画出。26、一定规律分布的相同结构，只需画出几个完整的结构，其余用（细实）线相连或标明中心位置并注明（总数）。27局部放大图上标注的比例是指（放大图形）的线性尺寸与（实际机件）相应要素的线性尺寸之比。28、外螺纹的大径用（粗实线）绘制29．常用键的种类有（普通平键）、（半圆键）、钩头楔键30．齿轮传动用于传递（动力），并可以改变运动（方向）。31、齿轮传动的三种形式是（圆柱齿轮）、（圆锥齿轮）、蜗杆与蜗轮。32．圆柱齿轮按轮齿的方向可分为（直齿圆柱齿轮）、（斜齿圆柱齿轮）、人字齿圆柱齿轮三种。33．齿轮轮齿部分的规定画法是：齿顶圆用（粗实线）绘制；34．轴承代号6208指该轴承类型为深沟球轴承，其尺寸系列代号为（02），内径为（40）。35．轴承代号30205是（圆锥滚子）轴承，36．。常见弹簧有螺旋弹簧（涡卷弹簧）、（板弹簧）。37．圆柱螺旋弹簧分为（压缩弹簧）、（拉伸弹簧）、扭转弹簧.38．一张完整的零件图应包括下列四项内容：一组图形、（全部尺寸）、（技术要求）、标题栏。39．图样中的图形只能表达零件的（结构形状），零件的真实大小应以图样上所注尺寸的为依据。40．选择零件图主视图的原则形状特征、（加工位置）、（工作位置）。41．标注尺寸的起点称为尺寸基准，机器零件在（长）、（宽）、（高）三个方向上，每个方向至少有一个尺寸基准。42．机器零件按其形体结构的特征一般可分为四大类，它们是（轴套类）、（盘盖类）、叉架类、箱体类。43．表面粗糙度其值越小，表面越光滑；其值越大，表面越（粗糙）。44．标准公差分...
