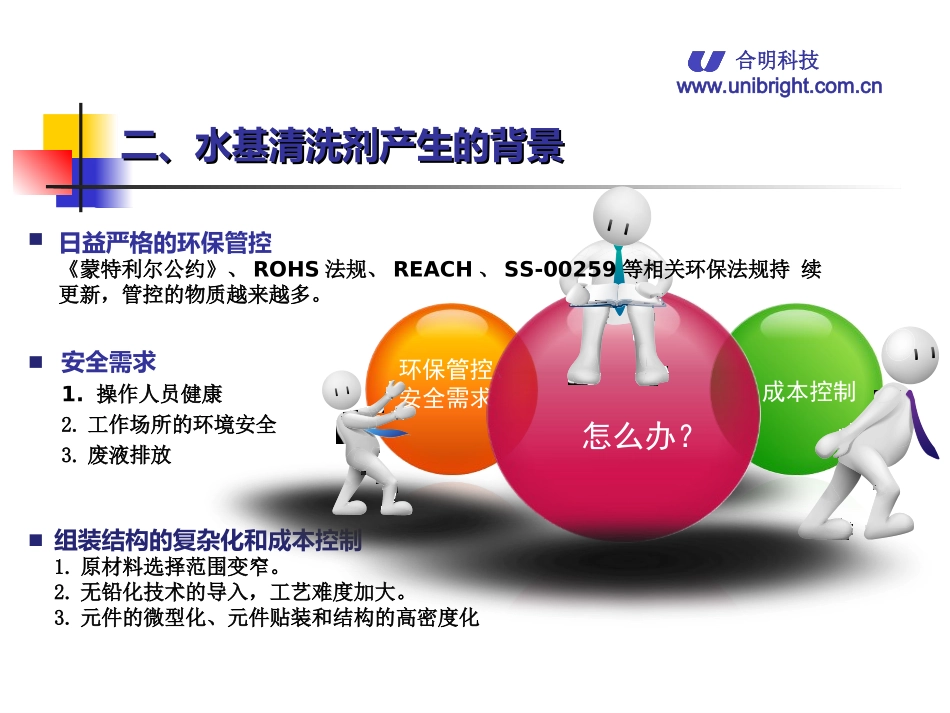

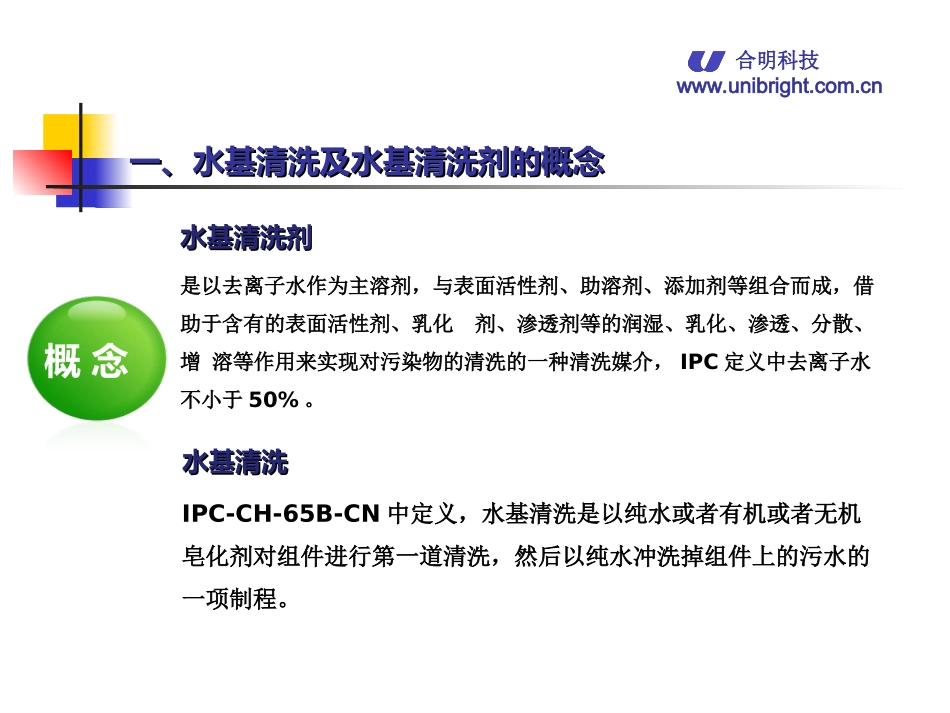

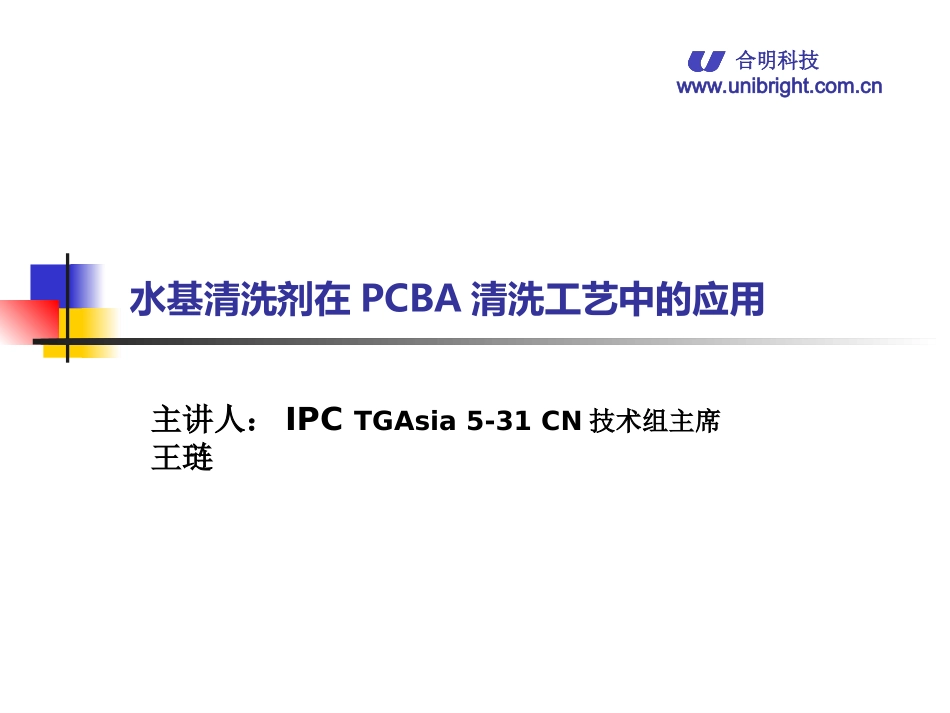

水基清洗剂在PCBA清洗工艺中的应用合明科技www.unibright.com.cn主讲人：IPCTGAsia5-31CN技术组主席王琏一、水基清洗及水基清洗剂的概念一、水基清洗及水基清洗剂的概念合明科技www.unibright.com.cn概念水基清洗剂水基清洗剂是以去离子水作为主溶剂，与表面活性剂、助溶剂、添加剂等组合而成，借助于含有的表面活性剂、乳化剂、渗透剂等的润湿、乳化、渗透、分散、增溶等作用来实现对污染物的清洗的一种清洗媒介，IPC定义中去离子水不小于50%。水基清洗水基清洗IPC-CH-65B-CN中定义，水基清洗是以纯水或者有机或者无机皂化剂对组件进行第一道清洗，然后以纯水冲洗掉组件上的污水的一项制程。安全需求1.操作人员健康2.工作场所的环境安全3.废液排放组装结构的复杂化和成本控制1.原材料选择范围变窄。2.无铅化技术的导入，工艺难度加大。3.元件的微型化、元件贴装和结构的高密度化环保管控、安全需求成本控制怎么办？合明科技www.unibright.com.cn二、水基清洗剂产生的背景二、水基清洗剂产生的背景日益严格的环保管控《蒙特利尔公约》、ROHS法规、REACH、SS-00259等相关环保法规持续更新，管控的物质越来越多。不断提升的环保安全要求，组装结构的复杂化，清洗要求的提高，及成本的不断增加等等，这些因素都决定了SMT清洗业，无论从清洗设备、工艺技术，还是使用材料的选取都不可避免的遵循一个原则：绿色环保，安全无害，且低成本。高效、高规格、环保安全的水基清洗剂是最理想的选择，也是水基清洗剂是最理想的选择，也是未来清洗业的发展方向和必经之路。未来清洗业的发展方向和必经之路。二、水基清洗剂产生的背景二、水基清洗剂产生的背景电子清洗行业的发展趋势电子清洗行业的发展趋势合明科技www.unibright.com.cn清洗思路的转变溶剂型清洗剂清洗溶剂型清洗剂清洗水基清洗剂清洗水基清洗剂清洗三、水基清洗剂机理三、水基清洗剂机理清洗机理水基清洗剂是借助于含有的表面活性剂、乳化剂、渗透剂等的润湿、乳化、渗透、分散、增溶等作用来实现清洗的。根据清洗方向，可分为中性水基清洗剂和碱性水基清洗剂。下面简单介绍几种创新的且在水清产品中应用比较多的水基清洗技术。合明科技www.unibright.com.cn复合相变技术水基乳化清洗技术三、水基清洗剂机理三、水基清洗剂机理复合相变清洗技术机理图合明科技www.unibright.com.cn三、水基清洗剂机理三、水基清洗剂机理合明科技www.unibright.com.cn水基乳化清洗技术机理图功率模块清洗BGA植球清洗网板清洗印刷机底部擦拭炉膛清洗回流炉清洗焊接夹具清洗组装件清洗通讯航天汽车医疗表面贴装工艺半导体制程倒装芯片清洗误印清洗四、水基清洗剂的应用四、水基清洗剂的应用合明科技www.unibright.com.cn随着元件的微型化、元件贴装和结构的高密度化，无铅化技术的导入，日益严格的环境和物质管控，推动了水基清洗剂的迅速发展，目前水基清洗剂应用在SMT制程上的清洗已十分成熟，并体现出相当的优势。应用领域四、水基清洗剂的应用四、水基清洗剂的应用适用水基清洗剂产品中性水基清洗剂清洗对象(见图1、图2）回流焊焊前锡膏残留物、未固化红胶残留、错印板清洗。清洗设备（见图3、图4）超声波钢网清洗机、喷淋式钢网清洗机合明科技www.unibright.com.cn图图11锡膏印刷钢锡膏印刷钢网网图图22红胶印刷塑红胶印刷塑网网图图33超声波钢网清洗超声波钢网清洗机机图图44钢网喷淋清洗钢网喷淋清洗机机——网板离线清洗网板离线清洗适用水基清洗剂产品中性水基清洗剂清洗对象主要用于清洗SMT印刷机网板和错印板上的焊锡膏残留合明科技www.unibright.com.cn——网板在线清洗网板在线清洗清洗剂棒擦拭杆擦拭纸图图11网板印刷网板印刷机机图图22网板印刷机底部结网板印刷机底部结构构四、水基清洗剂的应用四、水基清洗剂的应用图3炉膛图1喷壶装图2喷雾灌装图4清洗方式适用水基清洗剂产品碱性水基清洗剂（桶装、喷壶装、气雾剂灌装等，见图1、图2）清洗对象（见图3）回流炉波峰焊炉膛被烘焙的各种助焊剂残留物、松香、油污等比较顽固的残留物质。四、水基清洗剂的应用合明科技www.unibright.com.cn—炉膛清洗四、水基清洗剂的应...
