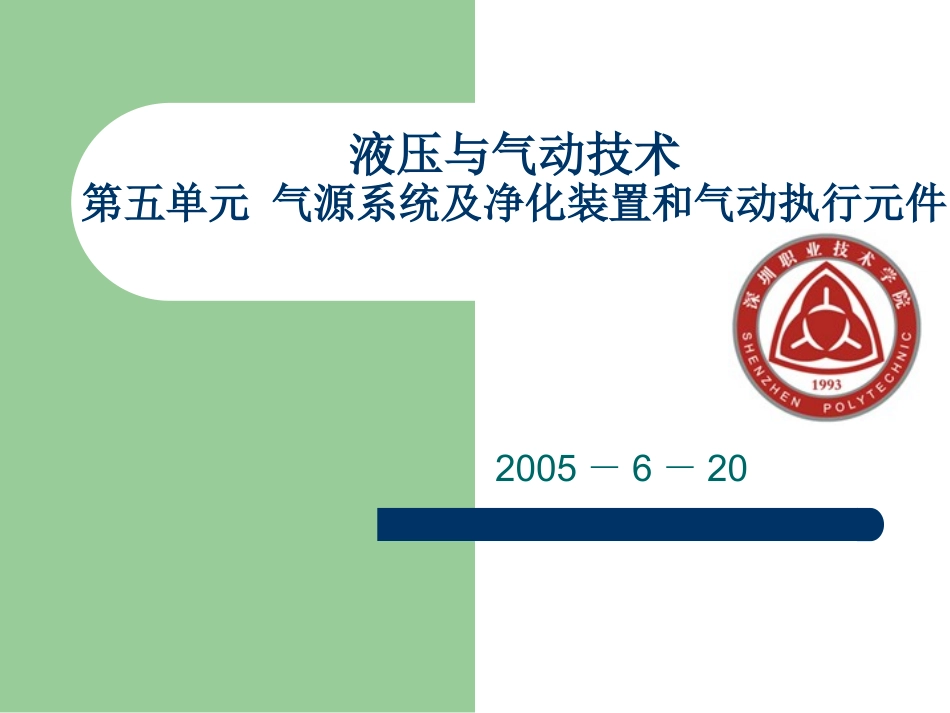

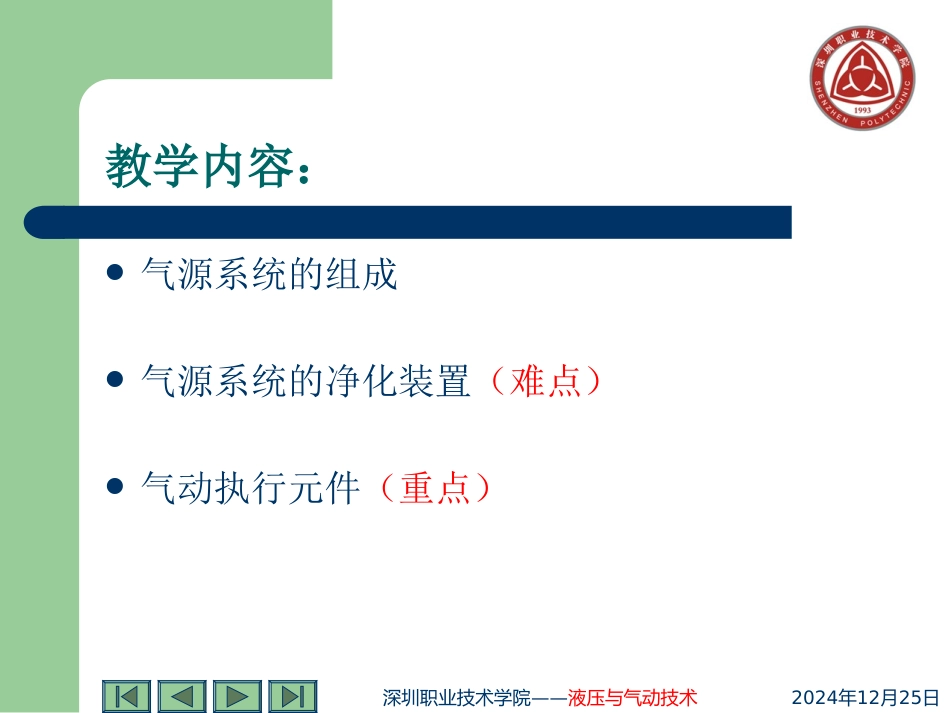

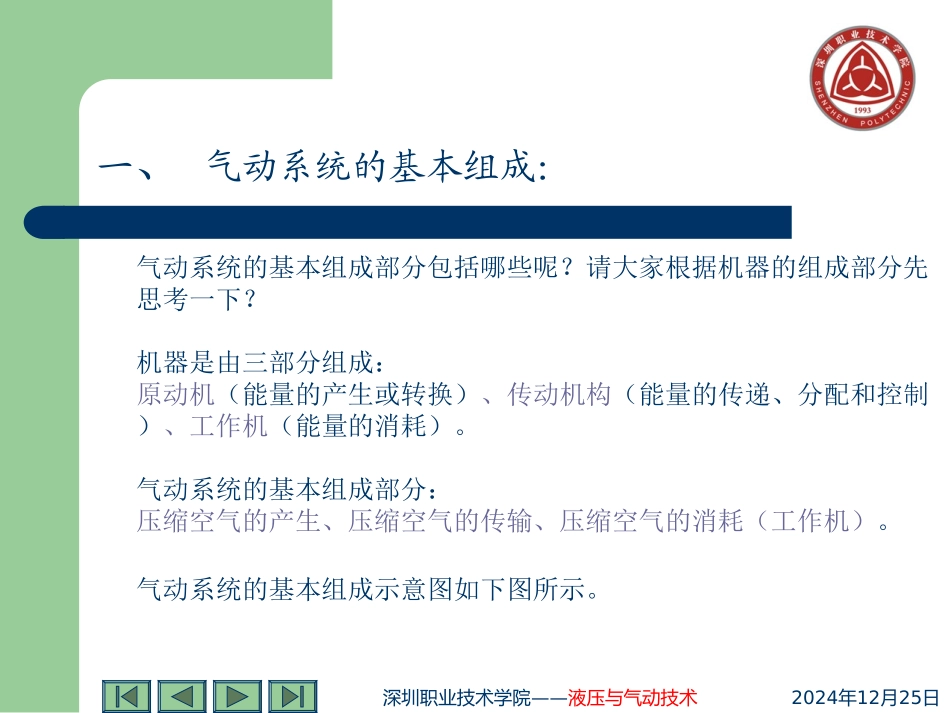

液压与气动技术第五单元气源系统及净化装置和气动执行元件2005－6－2020241225年月日——深圳职业技术学院液压与气动技术教学内容：气源系统的组成气源系统的净化装置（难点）气动执行元件（重点）20241225年月日——深圳职业技术学院液压与气动技术气动系统的基本组成部分包括哪些呢？请大家根据机器的组成部分先思考一下？机器是由三部分组成：原动机（能量的产生或转换）、传动机构（能量的传递、分配和控制）、工作机（能量的消耗）。气动系统的基本组成部分：压缩空气的产生、压缩空气的传输、压缩空气的消耗（工作机）。气动系统的基本组成示意图如下图所示。一、气动系统的基本组成：20241225年月日——深圳职业技术学院液压与气动技术由压缩空气的产生和输送系统及压缩空气消耗系统三个主要部分组成。一、气动系统的基本组成：传输20241225年月日——深圳职业技术学院液压与气动技术一、气动系统的基本组成示例气压产生装置分水滤气器压力控制阀油雾器方向控制阀消声器流量控制阀汽缸气压的传递、分配和控制即输送系统气压的消耗20241225年月日——深圳职业技术学院液压与气动技术二、气动系统各组件及主要功能①压缩机：把机械能转变为气压能。②电动机：给压缩机提供机械能，它是把电能转变成机械能。③压力开关：被调节到一个最高压力：停止电动机，最低压力，重新激活电动机。④单向阀：阻止压缩空气反方向流动。⑤储气罐：贮存压缩空气。⑥压力表：显示储气罐内的压力。⑦自动排水器：无需人手操作，排掉凝结在储气罐内所有的水。⑧安全阀：当储气罐内的压力超过允许限度，可将压缩空气排出。⑨冷冻式空气干燥器：将压缩空气冷却到零上若干度，以减少系统中的水份。⑩主管道过滤器：它清除主要管道内灰尘、水份和油。主管道过滤器必须具有最小的压力降和油雾分离能力。20241225年月日——深圳职业技术学院液压与气动技术二、气动系统各组件及主要功能①压缩空气的分支输出管路：压缩空气要从主管道顶部输出到分支管路，以便偶尔出现的凝结水仍留在主管道里，当压缩空气达到低处时，水传到管子的下部，流入自动排水器内，将凝结水去除。②自动排水器：每一根下接管的末端都应有一个排水器，最有效的方法是用一个自动排水器，将留在管道里的水自动排掉。③空气处理组件：使压缩空气保持清洁和合适压力，以及加润滑油到需要润滑的另件中以延长这些气动组件的寿命．④方向控制阀：通过对气缸两个接口交替地加压和排气，来控制运动的方向。⑤执行组件：把压缩空气的压力能转变为机械能，图标是一个直线气缸，它也可以是回转执行组件或气动马达等。⑥速度控制阀：能简便实现执行组件的无级调速。20241225年月日——深圳职业技术学院液压与气动技术二、气动系统各组件及主要功能请大家思考一下：在气动系统中，压缩空气为什么能推动气缸往复运动，即为什么能实现气压传动？是不是因为压缩空气有压力？压力是如何产生的呢？压力是由于气体分子热运动而互相碰撞，在容器的单位面积上产生的力的统计平均值。那我们该如何来度量压缩空气呢？20241225年月日——深圳职业技术学院液压与气动技术三、气动技术中的压力概念在ISO标准中压力的单位为帕斯卡（1Pa=1N/m2），由于这个单位非常小，为了阅读和表达方便，常用0.1MPa(1bar)为压力单位，这个单位适合在工业中应用：1Mpa＝103Kpa＝106Pa0.1MPa=100Kpa=1bar（巴）在工程上有时也使用老的公制单位kgf／cm2（千克力每平方厘米）、atm（atmosphere大气压）、lbf/in2(psi，磅力每平方英寸)等以满足实际需要。绝对压力：相对于真空的压力表压力（GA）：高于大气压的那部分压力真空度（Torr）：低于大气压的压力标准大气压：1013mbar＝760Torr（托为1mm汞柱产生的压力）20241225年月日——深圳职业技术学院液压与气动技术四、气动技术中的压力表示20241225年月日——深圳职业技术学院液压与气动技术五、气源系统气源系统是为气动设备提供满足要求的压缩空气动力源。气源系统一般由气压发生装置、压缩空气的净化处理装置和传输管路系统组成。典型的气源及空气净化处理系统如图所示。1-空压机2-储气罐3-阀门4-主管过滤器5-干燥机6-...
