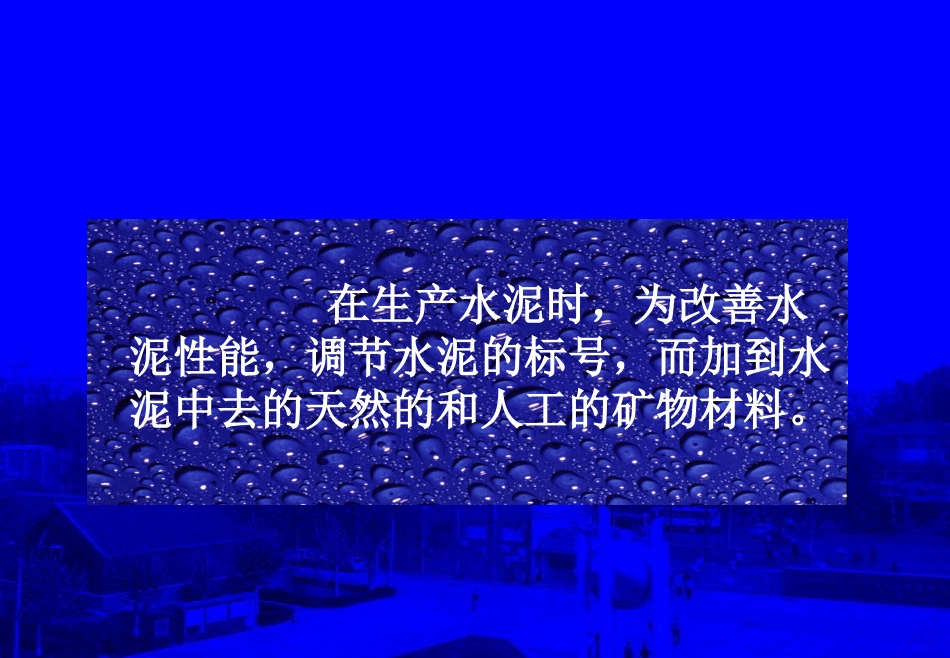

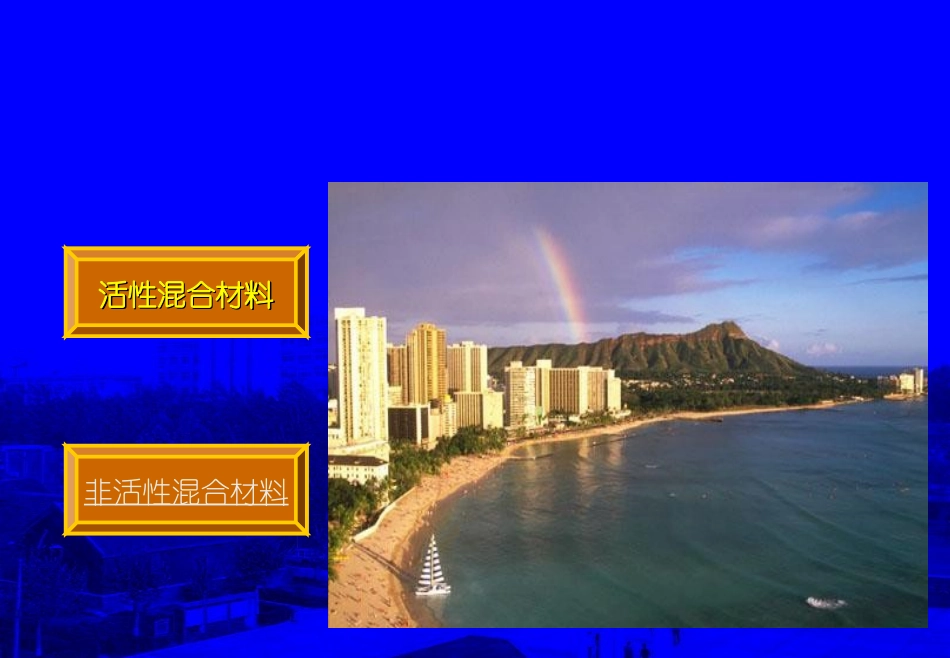

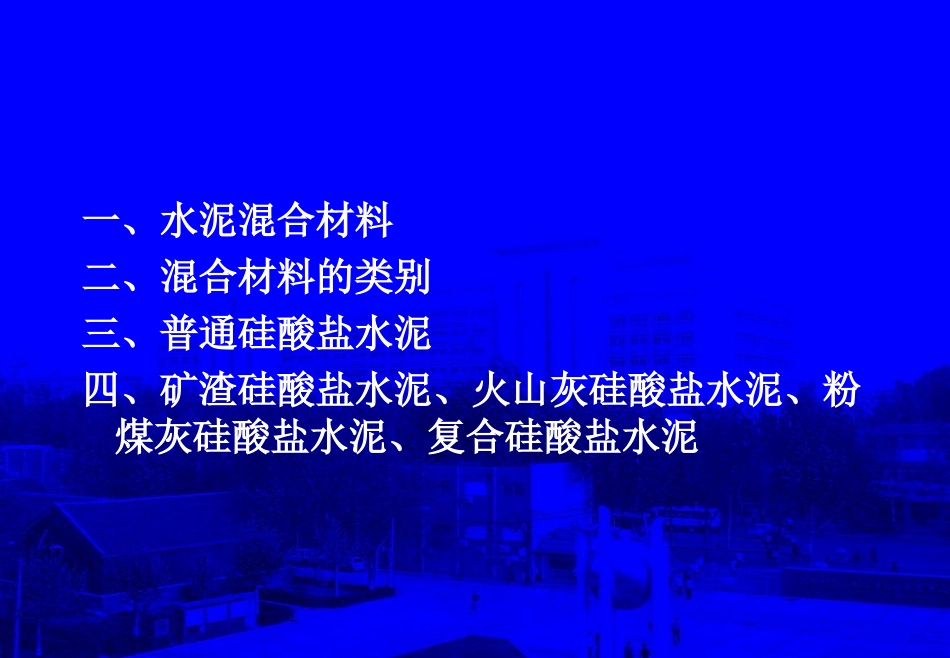

一、水泥混合材料二、混合材料的类别三、普通硅酸盐水泥四、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥在生产水泥时，为改善水泥性能，调节水泥的标号，而加到水泥中去的天然的和人工的矿物材料。活性混合材料活性混合材料非活性混合材料活性混合材料活性混合材料非活性混合材料非活性混合材料混合材料磨成细粉，与石灰或与石灰和石膏拌合在一起，并加水后，在常温下，能生成具有胶凝性的水化产物，既能在水中，又能在空气中硬化的，称为活性混合材料。活性混合材料活性混合材料非活性混合材料非活性混合材料是指不与水泥成分起化学作用或作用很小的混合材料。主要起惰性填充作用，掺入的目的主要是为了提高水泥的产量，调整水泥的标号，减少水化热，故又被称为填充性混合材料。凡是由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料（简称普通水泥），代号P.O。掺非活性混合材料时，不得超过15%，其中允许用不超过5%的窑灰或不超过10%的非活性混合材料来代替。按照国家标准《普通硅酸盐水泥各龄强度数值》（GB175—1999）普通硅酸盐水泥各龄期的强度要求(GBl75—1999)抗压强度(MPa)抗折强度(MPa)强度等级3d28d3d28d32.532.5R42.542.5R52.552.5R11.016.016.021.022.026.O32.532.542.542.552.552.52.53.53.54.04.05.O5.55.56.56.57.07.0四、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥矿渣硅酸盐水泥火山灰硅酸盐水泥粉煤灰硅酸盐水泥复合硅酸盐水泥四、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥凡是由硅酸盐水泥熟料、粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥，代号P.S。水泥中粒化高炉矿渣掺加量按质量百分比计为20%~70%。允许用石灰石、窑灰、粉煤灰和火山灰质混合材料中的一种代替矿渣，代替数量不得超过水泥质量的8%，代替后水泥中粒化高炉矿渣不得少于20%。按照国家标准《矿渣硅酸盐水泥、火山灰硅酸盐水泥与粉煤灰硅酸盐水泥》（GB1344—92）对于火山灰水泥熟料中氧化镁的含量不得超过5.0%，如果水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6.0%。火山灰水泥中三氧化硫的含量不得超过4.0%。四、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥凡是由硅酸盐水泥熟料、火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥，代号P.P。水泥中火山灰质混合材料掺加量按质量百分比计为20%~50%。按照国家标准《矿渣硅酸盐水泥、火山灰硅酸盐水泥与粉煤灰硅酸盐水泥》（GB1344—92）规定：对于火山灰水泥熟料中氧化镁的含量不得超过5.0%，如果水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6.0%。火山灰水泥中三氧化硫的含量不得超过3.5%。四、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥凡是由硅酸盐水泥熟料、粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥，代号P.F。水泥中粉煤灰掺加量按质量百分比计为20%~40%。按照国家标准《矿渣硅酸盐水泥、火山灰硅酸盐水泥与粉煤灰硅酸盐水泥》（GB1344—92）规定：对于火山灰水泥熟料中氧化镁的含量不得超过5.0%，如果水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6.0%。火山灰水泥中三氧化硫的含量不得超过3.5%。四、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥凡是由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥）。水泥中混合材料总掺加量按质量百分比应大于15%，不超过50%。允许用不超过8%的窑灰代替部分混合材料；掺矿渣时混合材料掺量不得与矿渣硅酸盐水泥重复。按照国家标准《复合硅酸盐水泥》（GB12958—91）规定：对于复合硅酸盐水泥熟料中氧化镁的含量不得超过5.0%，如果水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6.0%。火山灰水泥中三氧化硫的含量不得超过3.5%。矿渣硅酸盐水泥、火山灰硅酸盐水泥及粉煤灰硅酸盐水泥各强度...
