钢筋混凝土工程机械VIP免费

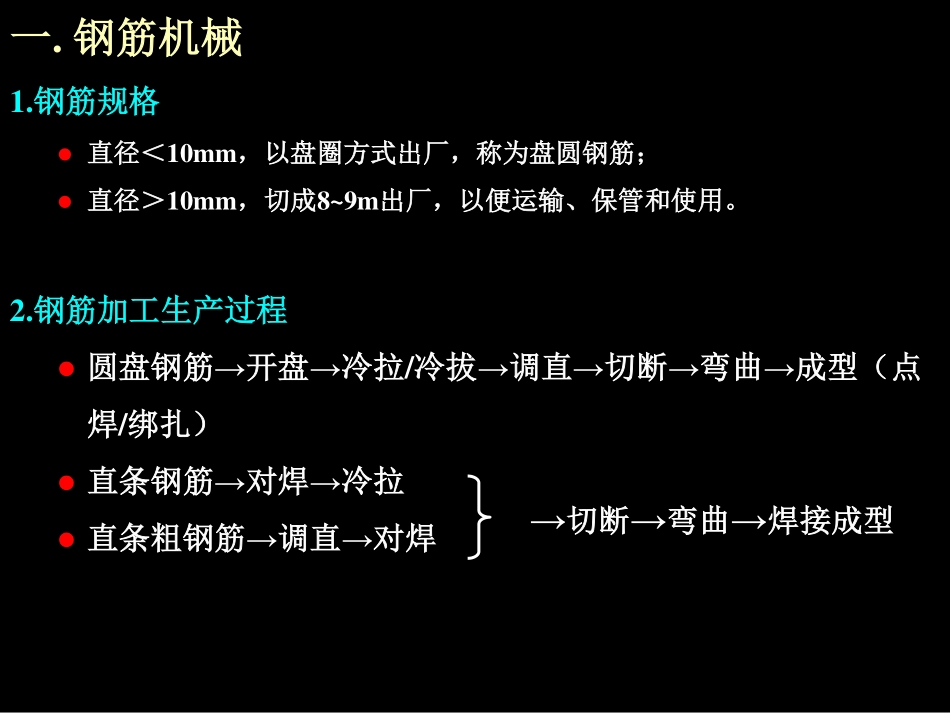

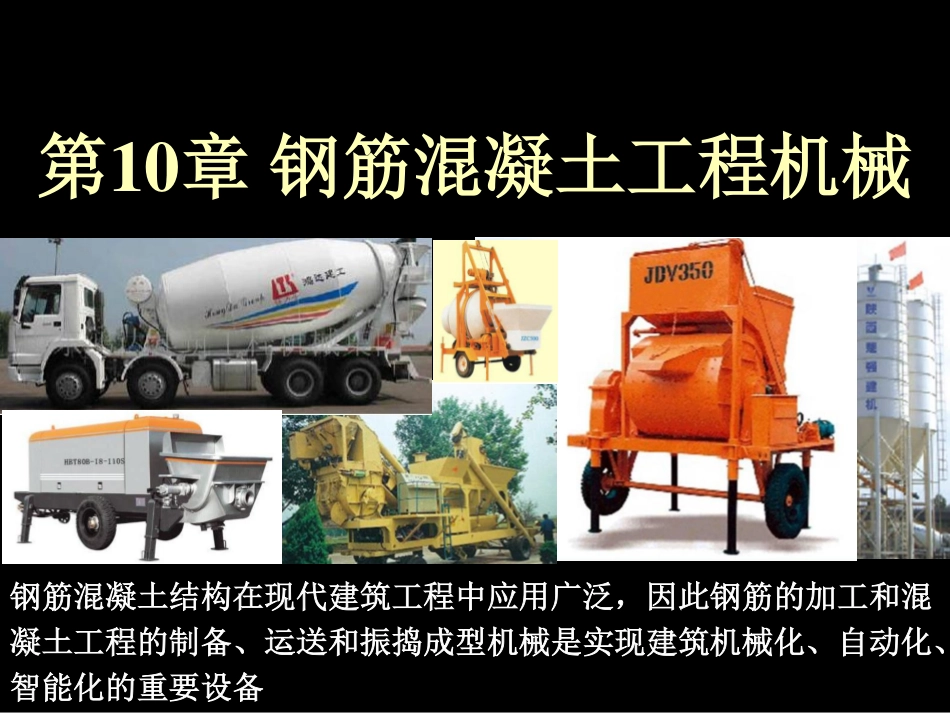

第10章钢筋混凝土工程机械钢筋混凝土结构在现代建筑工程中应用广泛，因此钢筋的加工和混凝土工程的制备、运送和振捣成型机械是实现建筑机械化、自动化、智能化的重要设备第一节概述一.钢筋机械1.钢筋规格直径＜10mm，以盘圈方式出厂，称为盘圆钢筋；直径＞10mm，切成8~9m出厂，以便运输、保管和使用。2.钢筋加工生产过程圆盘钢筋→开盘→冷拉/冷拔→调直→切断→弯曲→成型（点焊/绑扎）直条钢筋→对焊→冷拉直条粗钢筋→调直→对焊→切断→弯曲→焊接成型一.钢筋机械3.钢筋加工机械对钢筋做的主要作业钢筋调直、切断、成型、强化、张拉、墩头等4.钢筋机械类型及其主要作用钢筋强化机械：钢筋冷拉、冷拔、扭筋及冷轧等钢筋成型机械：钢筋剪切、弯曲、调直及除锈等钢筋焊接机械：钢筋点焊机、对焊机等预应力钢筋机械：预应力千斤顶、油泵、张拉机及墩头机等二.混凝土机械1.混凝土工程施工工序工序：材料准备→配料→搅拌→运输→密实成型→养护特点：配料、搅拌、运输、密实成型等工序，要求连续作业，技术性较强2.混凝土工程机械主要类型混凝土制备机械：按配合比量配各种混凝土的原材料，并均匀拌合成新鲜混凝土的生产机械混凝土运输机械：按新鲜混凝土从制备地点输送到建筑结构的成型现场及模板中的专用运输机械混凝土密实成型机械：使混凝土密实地填充在模板中或喷涂在构筑物表面，使之最后成型而成建筑结构或构件的机械第二节钢筋加工机械钢筋加工机械现场一.钢筋强化机械为了提高钢筋强度，通常对钢筋进行冷加工。冷加工的原理：利用机械对钢筋施以超过屈服点的外力，使钢筋产生变形，从而提高钢筋的强度和硬度，减少塑性变形。同时还可以增加钢筋长度，节约钢材。钢筋冷加工主要有冷拉、冷拔、冷轧和冷轧扭四种工艺。钢筋强化机械是对钢筋进行冷加工的专用设备，主要有钢筋冷拉机、钢筋冷拔机等。一.钢筋强化机械钢筋冷拉是在常温下对钢筋进行强力拉伸的一种工艺。经过冷拉后，钢筋的屈服强度可提高20%~25%，长度可增长3%~8%由于粗钢筋拉直力大，因此一般冷拉以细钢筋为多。类型有：卷扬机式、液压式、丝杆式和阻力轮式其中卷扬机式结构简单，制造和维修容易，冷拉行程不受设备限制。（一）钢筋冷拉机一.钢筋强化机械卷扬机式冷拉机由于卷筒上钢丝绳是正、反向穿绕在两副动滑轮组上的，因此，当卷扬机旋转时，夹持钢筋的一组动滑轮被拉向卷扬机，使钢筋被拉伸；而另一组动滑轮则被拉向导向滑轮，等下一次冷拉时交替使用。钢筋所受的拉力经传力杆、活动横梁传给测力装置，从而测出拉力的大小。拉伸长度可通过标尺测出或用行程开关来控制。（一）钢筋冷拉机一.钢筋强化机械钢筋冷拔是在常温下将钢筋通过钨合金拔丝模进行强力拉拔的一种工艺经过冷拔后，屈服强度可提高40%~90%，长度也大幅增加，而且还进行了除锈。拔丝模的孔径一般比原钢筋直径小0.5~1.0mm；如将钢筋连续地经过几个拔丝模进行拉拔，则可将其拉拔成直径更小的钢筋被拉拔的钢筋是直径6~10mm的光面圆钢筋（二）钢筋冷拔机立式单筒冷拉机的构造示意图卧式双筒冷拉机的构造示意图二.钢筋成型机械适用：调直与切断直径≤14mm的钢筋，并可清除钢筋表面的锈与污迹。（一）钢筋调直机二.钢筋成型机械（二）钢筋切断机钢筋切断机是将钢筋原材料或已调直的钢筋切断成所需长度的专用机械，有机械传动式和液压传动式两种。1.机械传动式钢筋切断机属于机械传动式钢筋切断机，结构简单，使用方便，应用广泛。(1)构造组成。主要由电动机、传动系统、减速机构、曲轴机构、机体及切断机构等组成，适用于切断6~40mm普通碳素钢筋。二.钢筋成型机械（二）钢筋切断机钢筋切断机是将钢筋原材料或已调直的钢筋切断成所需长度的专用机械，有机械传动式和液压传动式两种。1.机械传动式钢筋切断机属于机械传动式钢筋切断机，结构简单，使用方便，应用广泛。(2)工作原理。卧式钢筋切断机由电动机驱动，通过V带轮、圆柱齿轮减速带动偏心轴旋转。偏心轴上装有连杆，连杆带动滑块和活动刀片在机座的滑道中作往复运动，并和固定在机座上的固定刀片相配合切断钢筋。在刀...
