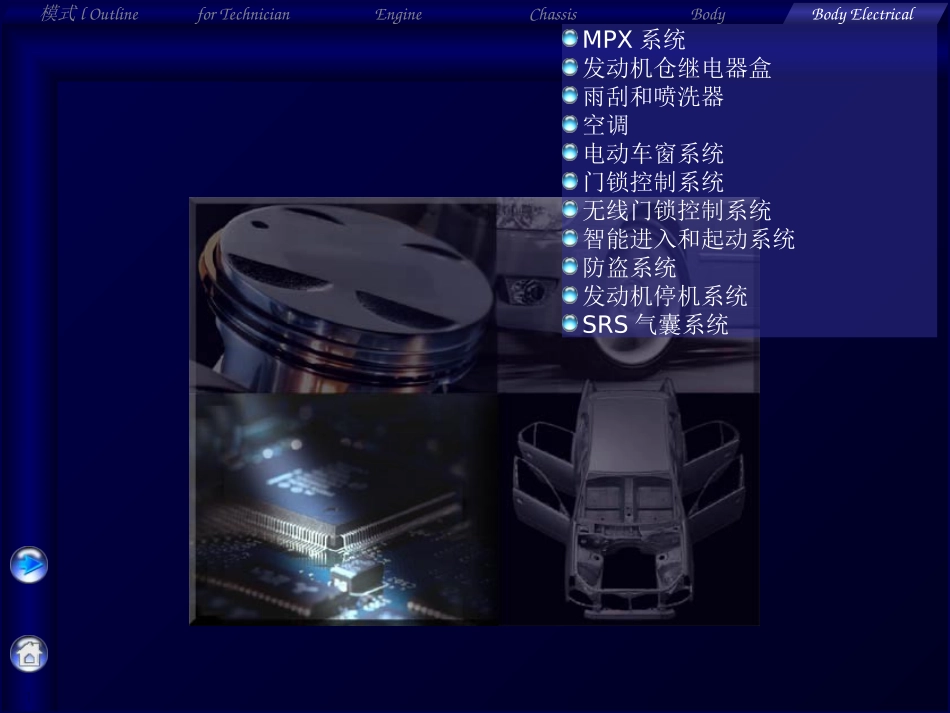

1BodyElectrical模式lOutlineEngineChassisBodyforTechnicianMPX系统发动机仓继电器盒雨刮和喷洗器空调电动车窗系统门锁控制系统无线门锁控制系统智能进入和起动系统防盗系统发动机停机系统SRS气囊系统2BodyElectrical模式lOutlineEngineChassisBodyforTechnicianMPX(多路通信)系统多路通信系统利用串行通信传递信号以减少线束的数量仪表[MPX(串行通信)]水温传感器水温信号发动机转速信号曲轴传感器室外温度信号室外传感器ECMA/C放大器WEAWEAWA仪表水温传感器水温信号发动机转速信号曲轴传感器室外温度信号室外传感器A/C放大器WEAWEAWAECM[传统(并行通信)]3BodyElectrical模式lOutlineEngineChassisBodyforTechnicianCAN和LIN通信MPX系统包括了所有ECU:主线(Hi):主线(Lo)CANVBus(500kbps):支线(Hi):支线(Lo)ECM动力转向ECU电动车窗ECU(驾驶员)停机码ECU转向锁止ECUDLC3防滑控制ECUA/C放大器中央气囊传感器总成仪表ECU认证ECU主车身ECU:LIN(20kbps):LIN控制ECU:终端电阻（120欧）4BodyElectrical模式lOutlineEngineChassisBodyforTechnicianMPX系统通信导线和驱动方式–通信导线详述项目CANLIN通信导线双绞线AV单线驱动类型差分电压驱动单线电压驱动特点通信导线式双绞线。通过向两根导线分别施加正(+)和负(-)电压旧可驱动通信发送信号。和双绞线相比更轻更细。施加电压就可以驱动通信。ECUECUECUECUHiHiLoLo5BodyElectrical模式lOutlineEngineChassisBodyforTechnician参考(MPX系统)差分电压驱动–用两根导线产生差分电压作信号,可降低干扰差分电压驱动3.5V2.5V1.5V单线电压驱动4.0V0V10101001DataData干扰相互抵消1010干扰0?10不正常6BodyElectrical模式lOutlineEngineChassisBodyforTechnicianMPX系统客户化车身电气功能[1/3]–可利用IT-Ⅱ进行定制系统[控制ECU]IT-Ⅱ显示内容设定(默认/更改)无线门锁控制系统[主车身ECU]无线ControlON/OFF无线门锁功能ON/OFFAutoLockTime在解锁后自动上锁时间30秒/60secHazardAnswerBack按上锁按钮危险警告灯闪一次.按解锁按钮危险警告灯闪两次.ON/OFF进车照明[主车身ECU]LightingTime改变在所有车门关闭后室内灯和发动机点火开关*1照明时间。(在点火开关转到ON后会立刻变暗）7.5秒/15秒/30secI/LWhenACCOFF在钥匙由ACC转到LOCK后点亮室内灯和发动机点火开关*1照明。ON/OFF*1:带智能进入和起动系统*2:带防盗系统7BodyElectrical模式lOutlineEngineChassisBodyforTechnicianMPX系统客户化车身电气功能[2/3]–可利用IT-Ⅱ进行定制系统[控制ECU]IT-Ⅱ显示内容设定(默认/更改)进车照明[主车身ECU]I/LONW/车门钥匙解锁在解锁后点亮室内灯和发动机点火开关*1照明。ON/OFF警告[仪表ECU]钥匙提醒声音改变钥匙提醒声音间隔NORMAL/SLOW/FAST座椅安全带蜂鸣器设定安全带警告蜂鸣器ON/OFFD/PON/DON/PON/D/POFF智能进入&起动系统*1[认证ECU]等待时间设定在用智能上锁功能锁上车门后再打开车门的等待时间0.5秒/1.5秒/2.5秒/5sec打开尾门运作按下钥匙行李箱打开按钮LONG/TWICE/OFF钥匙电量低设定在钥匙电池电量低时的警告功能ON/OFF*1:带智能进入和起动系统*2:带防盗系统8BodyElectrical模式lOutlineEngineChassisBodyforTechnicianMPX系统客户化车身电气功能[3/3]–可利用IT-Ⅱ进行定制系统[控制ECU]IT-Ⅱ显示内容设定(默认/更改)防盗系统*2[防盗ECU]通过喇叭警告允许使用车辆的喇叭和安全喇叭作为警告装置ON/OFF*1:带智能进入和起动系统*2:带防盗系统9BodyElectrical模式lOutlineEngineChassisBodyforTechnician发动机仓继电器盒集成继电器和集成保险丝–集成继电器和集成保险丝是不能分解的不见(必须更换总成)[集成继电器](机械继电器)•EFI继电器•HORN继电器•AM2继电器[保险丝]•ALT(120A)•MAIN(60A)发动机仓继电器盒集成继电器10BodyElectrical模式lOutlineEngineChassisBodyforTechnician雨刮和喷洗器喷嘴–喷雾型喷嘴可将雨刮水喷射到较宽的范围[液流分配]液量宽主液流雨刮水罐总成•喷洗器马达和泵总成(前)•喷洗器马达和泵总成(后)前雨刮马达后喷洗器马达后喷嘴(喷射型)前喷嘴(喷雾型)11BodyElectrical模式lOutlineEngineChassisBodyforTechnician...
