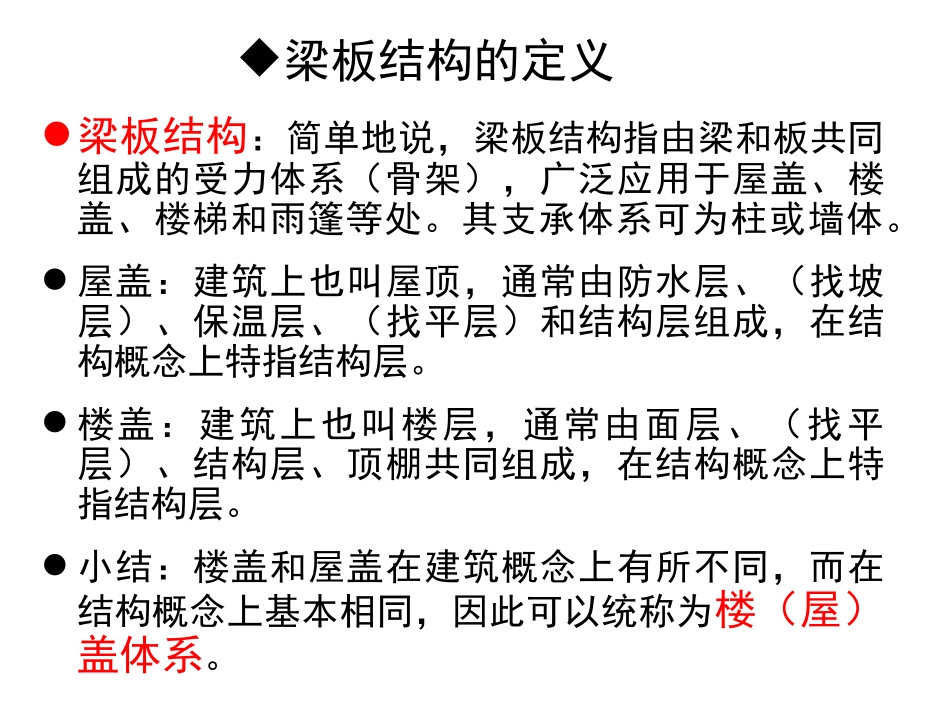

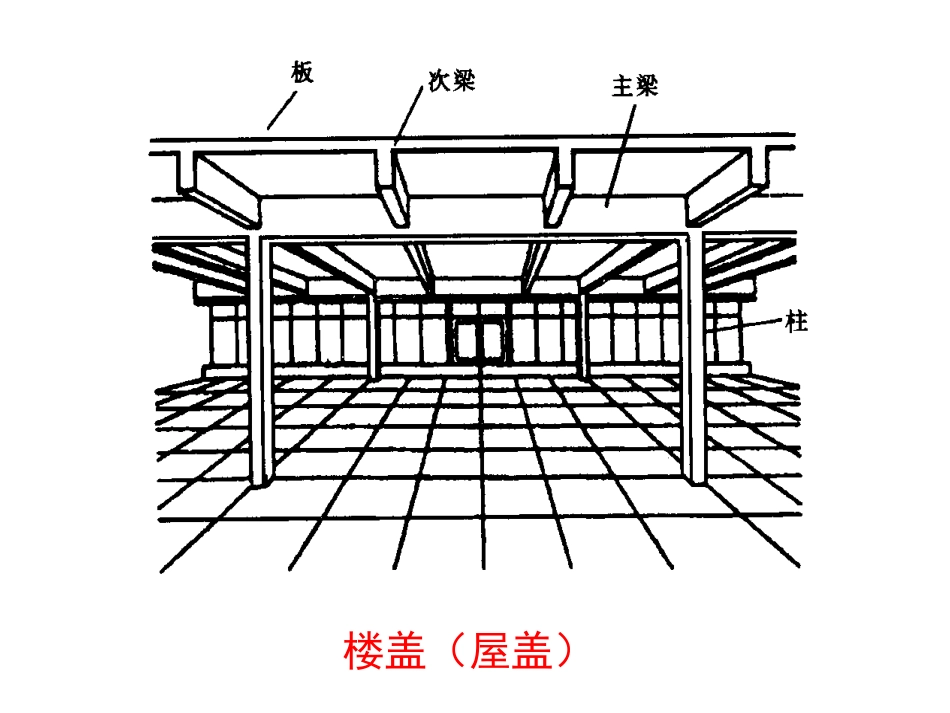

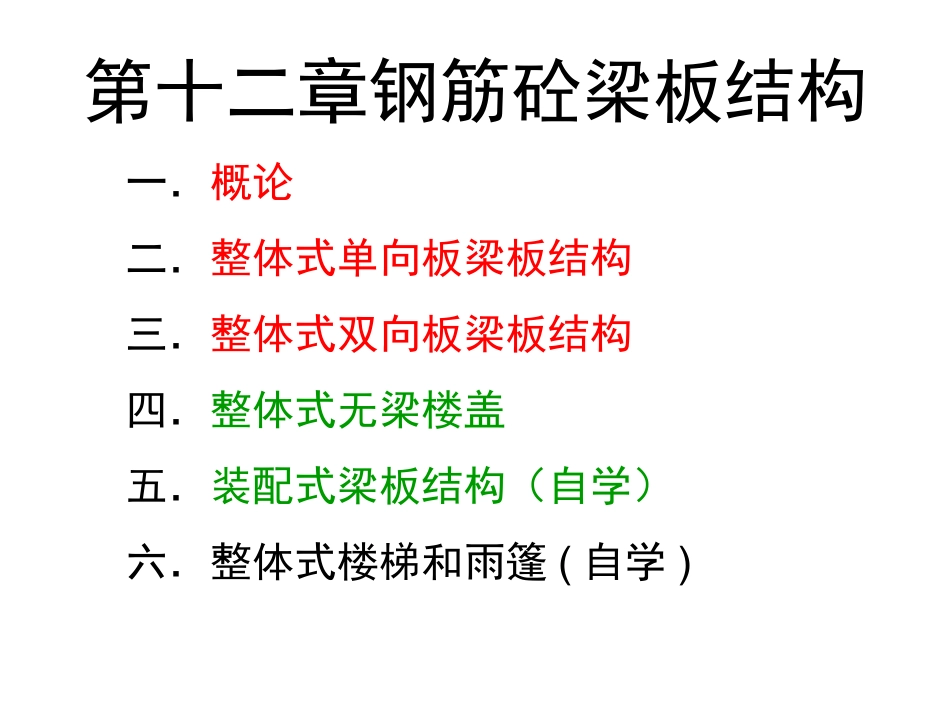

第十二章钢筋砼梁板结构一．概论二．整体式单向板梁板结构三．整体式双向板梁板结构四．整体式无梁楼盖五．装配式梁板结构（自学）六．整体式楼梯和雨篷(自学)梁板结构的定义梁板结构：简单地说，梁板结构指由梁和板共同组成的受力体系（骨架），广泛应用于屋盖、楼盖、楼梯和雨篷等处。其支承体系可为柱或墙体。屋盖：建筑上也叫屋顶，通常由防水层、（找坡层）、保温层、（找平层）和结构层组成，在结构概念上特指结构层。楼盖：建筑上也叫楼层，通常由面层、（找平层）、结构层、顶棚共同组成，在结构概念上特指结构层。小结：楼盖和屋盖在建筑概念上有所不同，而在结构概念上基本相同，因此可以统称为楼（屋）盖体系。楼盖（屋盖）楼（屋）盖的主要作用：承受楼面上的竖向荷载并传到竖向结构上；将水平荷载传递或分配到竖向结构；作为竖向结构的水平联系构件或支撑点。对楼盖的结构设计要求：强度：足以抵抗荷载作用下产生的内力。刚度：足以抵抗在荷载作用下产生的竖向和水平变形。连接可靠：通过构造要求和梁柱节点设计来予以保证。按施工方法分按结构型式分梁板结构的分类按施工方法分：现浇式、装配式、装配整体式现浇式：整体性好，抗震性强，防水性强适用范围：•布置口有特殊要求的各种楼盖，如多层厂房中需要布置重型机器设备或要求开设较复杂的孔洞；•抵抗动荷载作用的楼盖；•公共建筑的门厅部分、平面布置不规则局部楼盖、防水要求较高的楼盖（如卫生间、厨房等）；•高层建筑及抗震结构。装配式：楼板采用混凝土预制构件•优点：便于工业化生产，在多层民用建筑；多层工业厂房广泛应用。•缺点：整体性、抗震性、防水性较差，不便于开设孔洞，故对高层建筑有抗震设防要求的建筑及使用要求防水或开设孔洞的楼面不宜采用。按施工方法分：现浇式、装配式、装配整体式按结构形式分：肋梁楼盖、无梁楼盖（板柱结构）1.肋梁楼盖:由梁板组成的现浇楼盖称•组成：由板、次梁、主梁组成。用梁将楼板分成多个区格,从而形成整浇的连续板和连续梁,板厚是梁高的一部分,故梁截面形状为T形,•板区格：板的四周支撑在次梁、主梁上，一般将四周由主、次梁支撑的板称为一个板区格。•分类:单向板肋梁楼盖双向板肋梁楼盖密肋楼盖井式楼盖密肋楼盖密肋楼盖密肋楼盖由薄板和间距较小（0.5~1m）的肋梁组成。板厚很小，梁高也较肋梁楼盖小，结构自重较轻。井式楼盖井式楼盖井字梁楼盖由双向板和交叉梁系(两个方向的梁截面相同)组成。能满足建筑物有较大空间的使用要求,受力合理,其截面高度明显低于单跨梁,可降低层高，宜用于跨度较大且柱网呈方形的结构。单向板肋梁楼盖双向板肋梁楼盖肋梁楼盖的传力路线：板－次梁—主梁－柱（墙）－基础。2、无梁楼盖：不设梁，而将板直接支承在柱上的楼盖无柱帽的无梁楼盖板直接支承于柱上，其传力途径是荷载由板传至柱或墙。结构高度小，净空大，楼板底面平整、支模简单，但楼板厚度大、用钢量较大，常用于仓库、商店等柱网布置接近方形的建筑。当柱网较小时(3～4m)，柱顶可不设柱帽；当柱网较大(6～8m)且荷载较大时，柱顶设柱帽以提高板的抗冲切能力。有柱帽的无梁楼盖肋梁楼盖组成：板（单向、双向）梁（次梁、主梁）单向板与双向板次梁与主梁.1受力特点肋形楼盖的板一般四边都有支承，板上的荷载通过双向受弯传到支座上，由于板是一个整体，弯曲时板在任意一点处的挠度在两个的竖向平面方向是相等的，因此，在短跨内曲率较大，弯矩也较大，在长跨的竖向平面内都相反。1.单向板：2.双向板：•设计：12/3ll12/ll121212/3://2llllll按单向板设计按双向板设计（按单向板设计，沿长边方向布置足够的构造钢筋）：按双向板设计《规范》规定：•l2/l1≥3时，按单向板设计；•l2/l1≤2时，按双向板设计;•2
