M85拉丝机作业指导书VIP免费

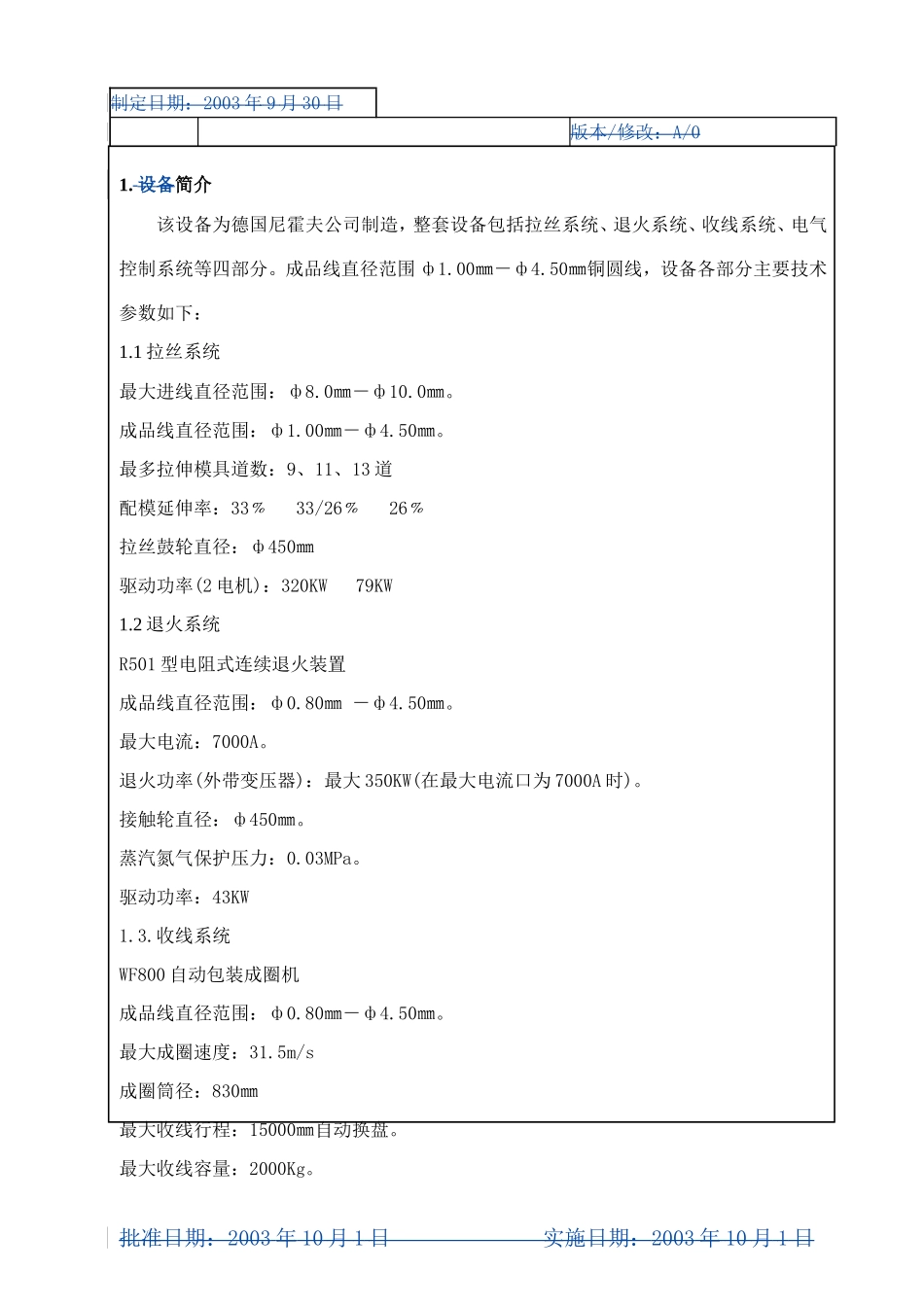

M85拉丝机作业指导书_第1页
1/5

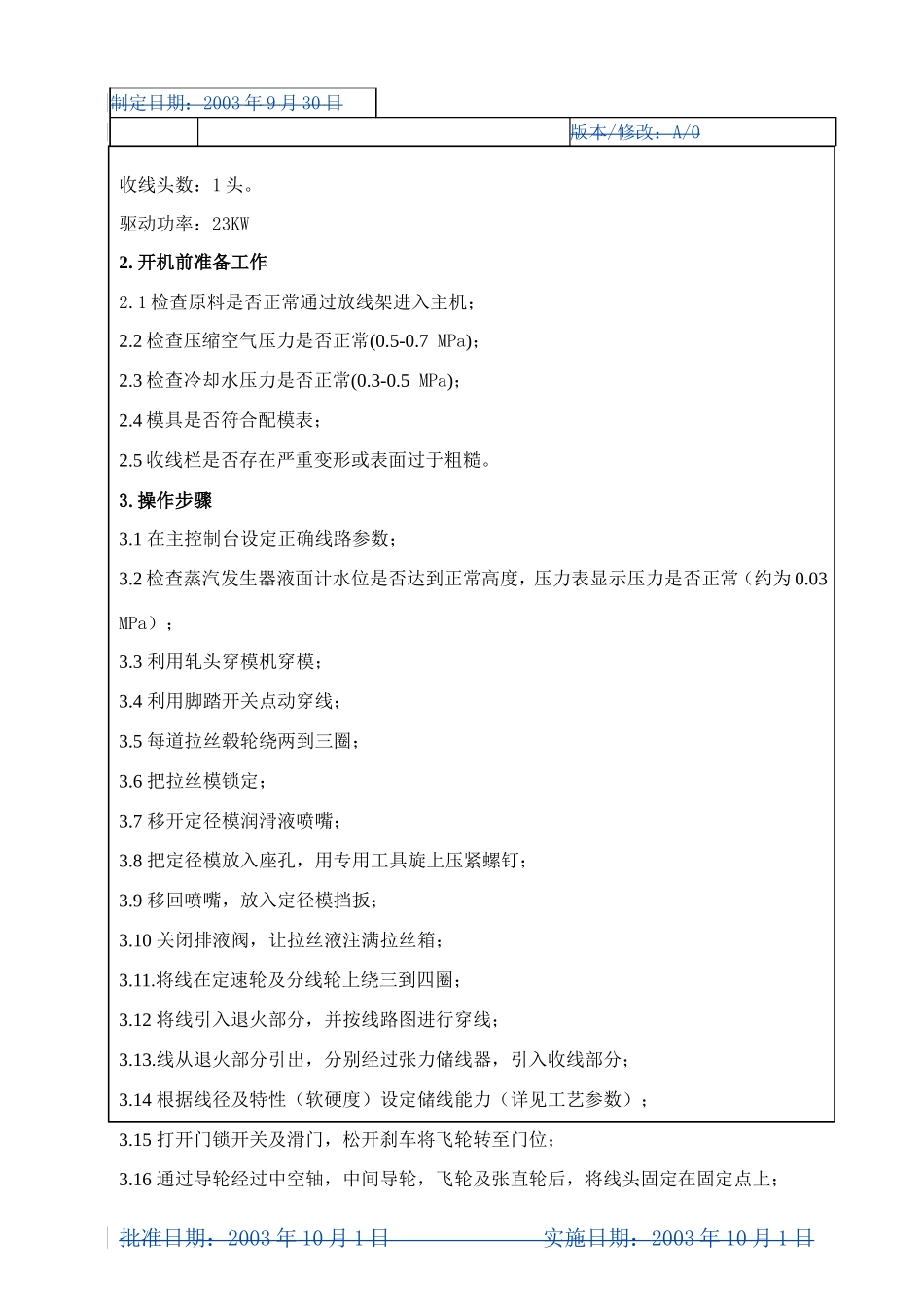

M85拉丝机作业指导书_第2页
2/5

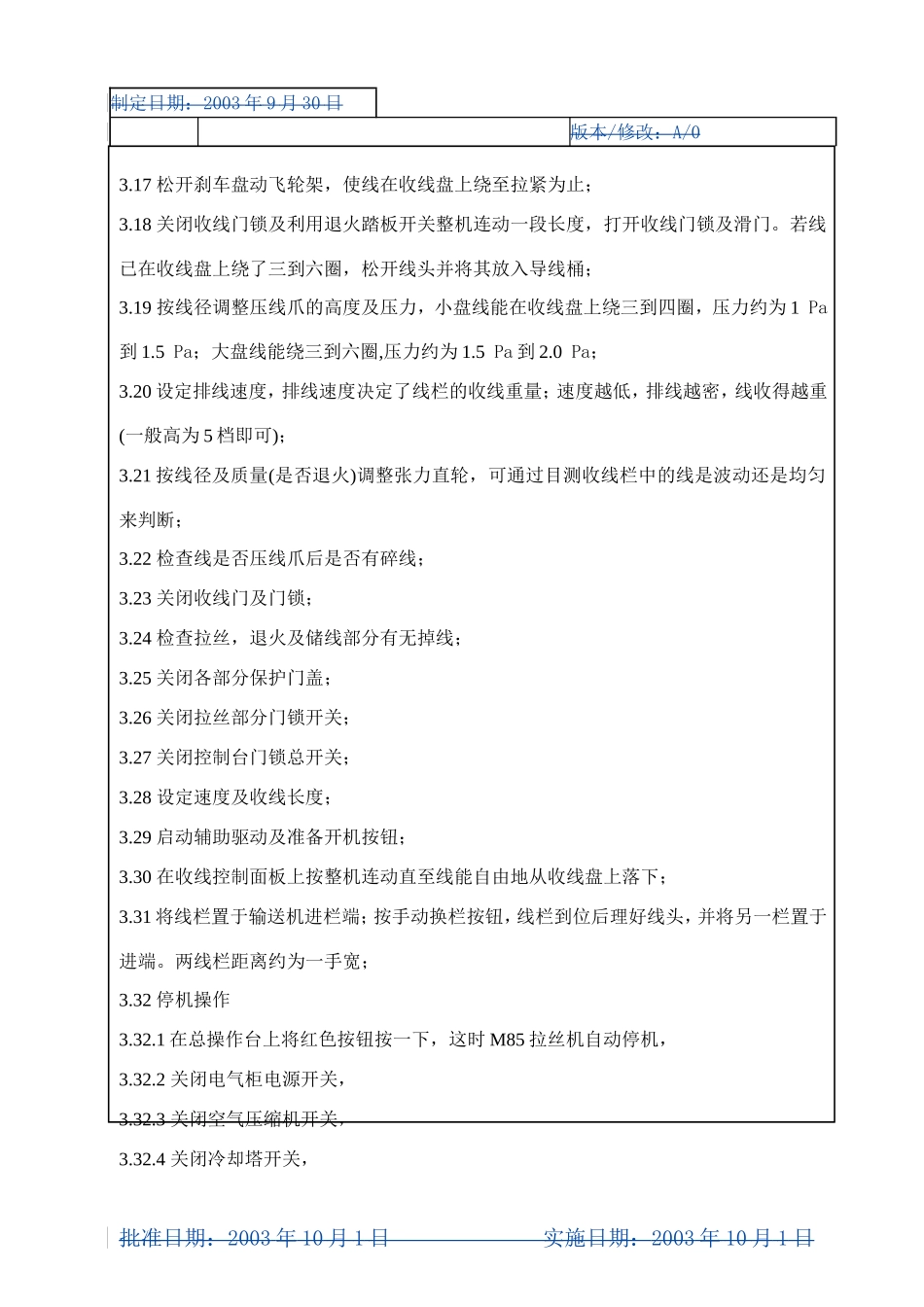

M85拉丝机作业指导书_第3页
3/5
制定日期:2003年9月30日版本/修改:A/01.设备简介该设备为德国尼霍夫公司制造,整套设备包括拉丝系统、退火系统、收线系统、电气控制系统等四部分。成品线直径范围ф1.00㎜-ф4.50㎜铜圆线,设备各部分主要技术参数如下:1.1拉丝系统最大进线直径范围:ф8.0㎜-ф10.0㎜。成品线直径范围:ф1.00㎜-ф4.50㎜。最多拉伸模具道数:9、11、13道配模延伸率:33﹪33/26﹪26﹪拉丝鼓轮直径:ф450㎜驱动功率(2电机):320KW79KW1.2退火系统R501型电阻式连续退火装置成品线直径范围:ф0.80㎜-ф4.50㎜。最大电流:7000A。退火功率(外带变压器):最大350KW(在最大电流口为7000A时)。接触轮直径:ф450㎜。蒸汽氮气保护压力:0.03MPa。驱动功率:43KW1.3.收线系统WF800自动包装成圈机成品线直径范围:ф0.80㎜-ф4.50㎜。最大成圈速度:31.5m/s成圈筒径:830㎜最大收线行程:15000㎜自动换盘。最大收线容量:2000Kg。批准日期:2003年10月1日实施日期:2003年10月1日制定日期:2003年9月30日版本/修改:A/0收线头数:1头。驱动功率:23KW2.开机前准备工作2.1检查原料是否正常通过放线架进入主机;2.2检查压缩空气压力是否正常(0.5-0.7MPa);2.3检查冷却水压力是否正常(0.3-0.5MPa);2.4模具是否符合配模表;2.5收线栏是否存在严重变形或表面过于粗糙。3.操作步骤3.1在主控制台设定正确线路参数;3.2检查蒸汽发生器液面计水位是否达到正常高度,压力表显示压力是否正常(约为0.03MPa);3.3利用轧头穿模机穿模;3.4利用脚踏开关点动穿线;3.5每道拉丝毂轮绕两到三圈;3.6把拉丝模锁定;3.7移开定径模润滑液喷嘴;3.8把定径模放入座孔,用专用工具旋上压紧螺钉;3.9移回喷嘴,放入定径模挡扳;3.10关闭排液阀,让拉丝液注满拉丝箱;3.11.将线在定速轮及分线轮上绕三到四圈;3.12将线引入退火部分,并按线路图进行穿线;3.13.线从退火部分引出,分别经过张力储线器,引入收线部分;3.14根据线径及特性(软硬度)设定储线能力(详见工艺参数);3.15打开门锁开关及滑门,松开刹车将飞轮转至门位;3.16通过导轮经过中空轴,中间导轮,飞轮及张直轮后,将线头固定在固定点上;批准日期:2003年10月1日实施日期:2003年10月1日制定日期:2003年9月30日版本/修改:A/03.17松开刹车盘动飞轮架,使线在收线盘上绕至拉紧为止;3.18关闭收线门锁及利用退火踏板开关整机连动一段长度,打开收线门锁及滑门。若线已在收线盘上绕了三到六圈,松开线头并将其放入导线桶;3.19按线径调整压线爪的高度及压力,小盘线能在收线盘上绕三到四圈,压力约为1Pa到1.5Pa;大盘线能绕三到六圈,压力约为1.5Pa到2.0Pa;3.20设定排线速度,排线速度决定了线栏的收线重量;速度越低,排线越密,线收得越重(一般高为5档即可);3.21按线径及质量(是否退火)调整张力直轮,可通过目测收线栏中的线是波动还是均匀来判断;3.22检查线是否压线爪后是否有碎线;3.23关闭收线门及门锁;3.24检查拉丝,退火及储线部分有无掉线;3.25关闭各部分保护门盖;3.26关闭拉丝部分门锁开关;3.27关闭控制台门锁总开关;3.28设定速度及收线长度;3.29启动辅助驱动及准备开机按钮;3.30在收线控制面板上按整机连动直至线能自由地从收线盘上落下;3.31将线栏置于输送机进栏端;按手动换栏按钮,线栏到位后理好线头,并将另一栏置于进端。两线栏距离约为一手宽;3.32停机操作3.32.1在总操作台上将红色按钮按一下,这时M85拉丝机自动停机,3.32.2关闭电气柜电源开关,3.32.3关闭空气压缩机开关,3.32.4关闭冷却塔开关,批准日期:2003年10月1日实施日期:2003年10月1日制定日期:2003年9月30日版本/修改:A/03.32.5关闭拉丝机泵。4.启动整机注意事项:4.1当线规未能利用所有模座时,出线后定径模前面如果是空模,那么经过的模座每隔一个放入一个空模座;4.2定径模座内不能空模;4.3换模时,头道模位置不变;4.4退火部分干燥模穿线时,注意密封圈是否损坏或掉出原位;4.5退火因数已设定好,无专业人员,不可随意改变;4.6安全门同电子锁控制,要注意方法,步骤;不可强行打开;4.7由于线栏可能存在偏差,自动换栏或手动换栏时,应检查线栏定位板...
