铁道信号基础 第二章信号继电器VIP免费

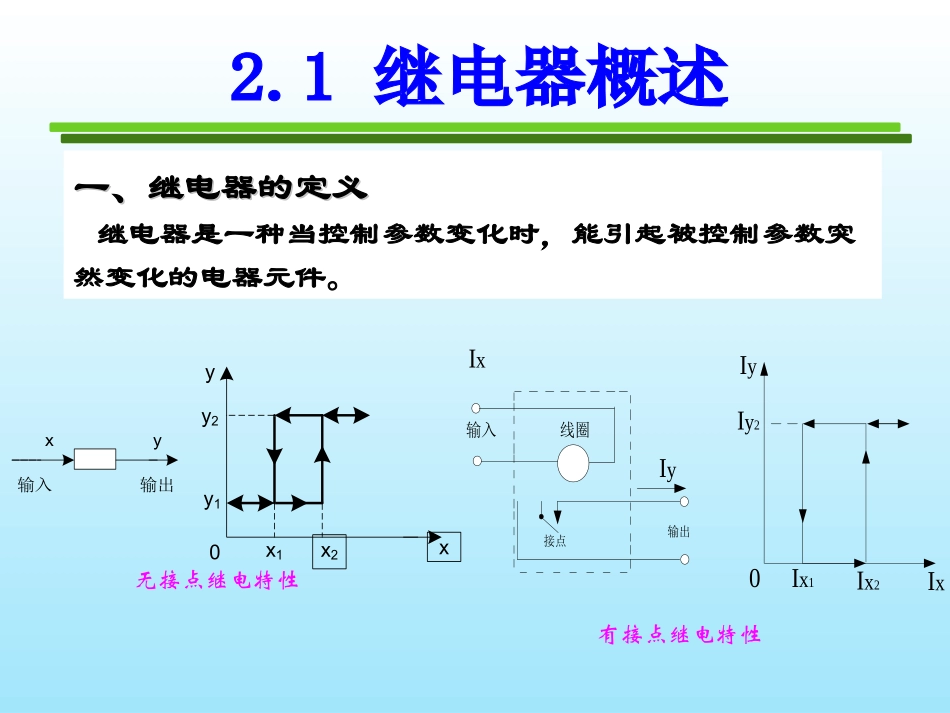

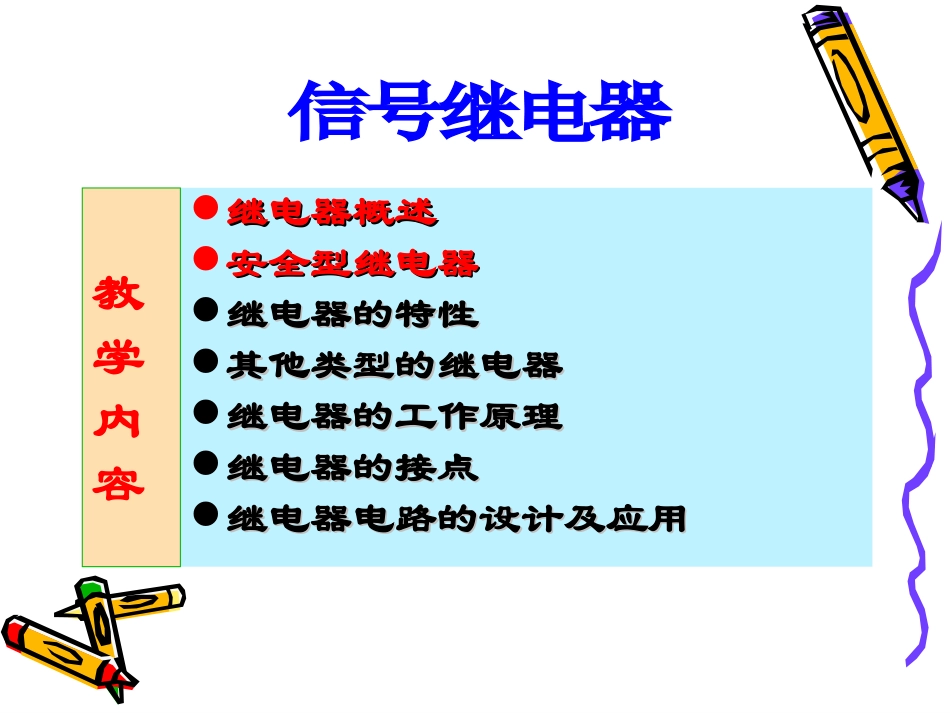

主讲主讲：安春兰：安春兰继电器概述继电器概述安全型继电器安全型继电器继电器的特性继电器的特性其他类型的继电器其他类型的继电器继电器的工作原理继电器的工作原理继电器的接点继电器的接点继电器电路的设计及应用继电器电路的设计及应用教学内容一、继电器的定义一、继电器的定义继电器是一种当控制参数变化时，能引起被控制参数突然变化的电器元件。有接点继电特性输入线圈Ix接点输出IyIxIy20Ix1Ix2Iy无接点继电特性y2y1yxx1x20xy输入输出二二、继电器的基本原理1、组成：由接点系统和电磁系统两大部分组成，电磁系统由线圈、固定的铁心、轭铁以及可动的衔铁。接点系统由动接点、静接点构成。电磁系统由磁路和线圈组成，是继电器的感受机构，专门用来接受和反映输入物理量的性质，接点系统是继电器的执行机构，用来实现控制的目的。前接点后接点中接点拉杆2、动作原理当线圈中通入一定数值的电流后，由于电磁作用或感应方法产生电磁吸引力，吸引衔铁，由衔铁带动接点系统，改变其状态、从而反映输入电流的状况。动接点前接点后接点最基本的工作原理：吸起：线圈通电→产生磁通（衔铁、铁心）→产生吸引力→克服衔铁阻力→衔铁吸向铁心→衔铁带动动接点动作→前接点闭合、后接点断开落下：电流减少→吸引力下降→衔铁依靠重力落下→动接点与前接点断开，后接点闭合。可见，继电器具有开关特性，利用其接点的通、断电路，从而构成各种控制表示电路。三、继电器的作用能够以极小的电信号控制执行电路中相当大的对象，能够控制数个对象或数个回路，以此来完成由人工难以达到的复杂的逻辑关系要求。能控制远距离的对象。四、铁路信号对继电器的要求安全、可靠动作可靠、准确使用寿命长有足够的闭合和断开电路的能力有稳定的电气特性和时间特性保持良好的电气绝缘强度。五、信号继电器的分类按动作原理分：电磁、感应继电器按动作电流分：直流、交流、交直流继电器按输入物理量：电流、电压继电器按动作速度：快速、正常、缓动继电器按接点结构：普通接点、加强接点继电器按工作可靠度：安全型、非安全型六、继电器的参数1．额定值——继电器在运用状态时的电压值或电流值；2．吸起值——使继电器动作（动接点与前接点接触）所需要的最小电流或电压值；3．工作值——使继电器动作，前接点全部闭合，井满足规定的接点压力所需的最小电流或电压值；4.释放值——继电器从规定值降低到前接点断开时的电压或电流值；5．转极值——有极继电器的动接点由定位转换到反位或由反位转换到定位所需要的电压或电流值；6．过负载值——继电器允许接入的最大电压或电流值（一般为工作值的四倍），接入过负载值后，线圈不受损伤，电气特性亦不变化；7．吸起时间——从继电器线圈接通规定的电压或电流时起至全部前接点闭合的时间；8．释放时间——切断供以规定的电压或电流的电源时起至全部动接点与后接点闭合的时间；9．安全系数——额定值与工作值之比；10．返还系数——释放值与工作值之比称为返还系数信号继电器作为铁路信号设备中最主要而又大量采用的元件之一，必须保证安全可靠。信号继电器的安全可靠性，主要体现在利用“重力恒定’原则和确保接点不熔结，这就给信号继电器的结构提出了一个高标准的要求：衔铁要加重，接点材料要采用熔点高和不会熔解而导电性能又好的材料。为了满足这些要求，我国技术人员自己设计制造了一种直流24V的AX型（安全型）信号继电器系列，满足了铁路信号设备对继电器所提出的要求，成为我国铁路信号继电器的主要定型产品。安全型继电器概述安全型继电器概述安全型继电器的结构安全型继电器的结构AX系列安全型继电器是直流24V系列的重弹力式直流电磁继电器，其典型结构为无极继电器，其它各型号都是由其派生而成，因此它们中的大部分零件都可以通用。插入式和非插入式前者单独使用，后者常用于有防尘外壳的组匣式设备中。（a）非插入式（b）插入式图2-3AX型无极继电器AX系列安全型继电器是直流24V系列的重弹力式直流电磁继电器，其典型结构为无极继电器，其它各型号都是由其派生而成，因此它们中的大部分零件...
