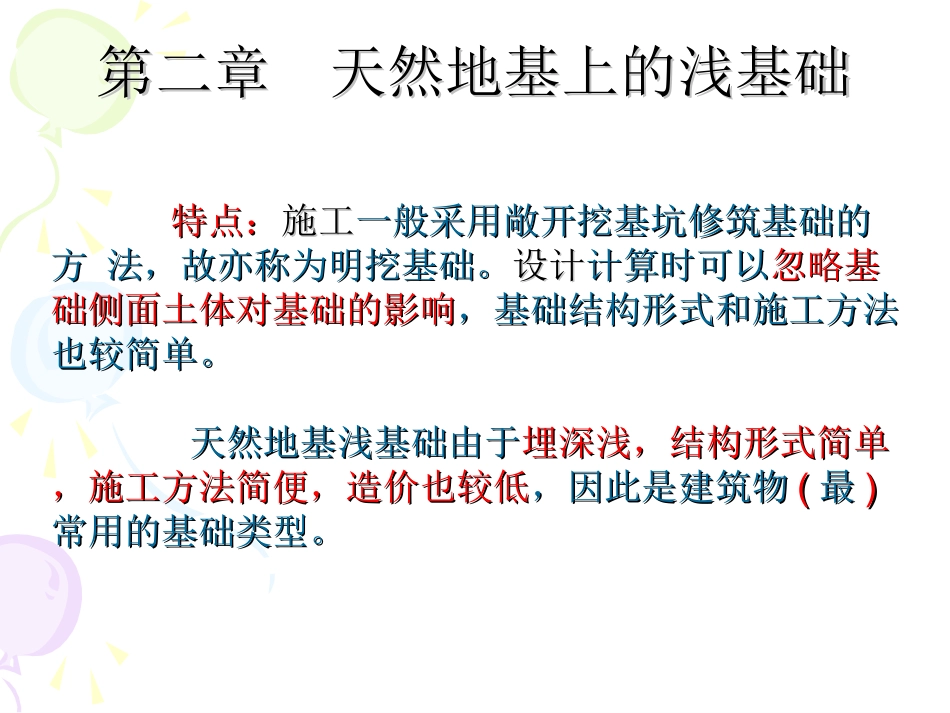

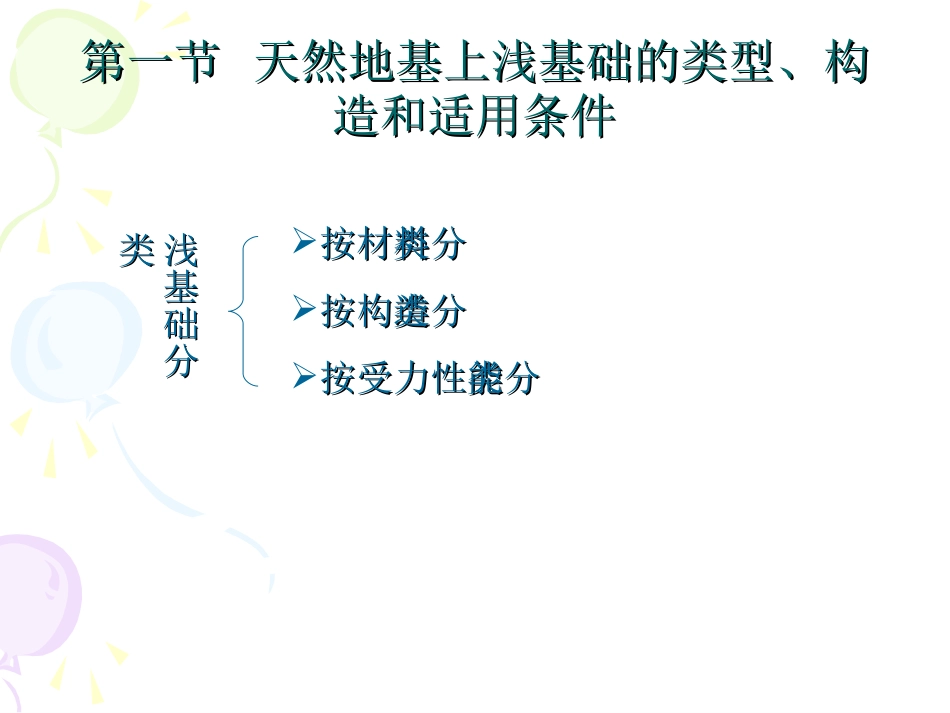

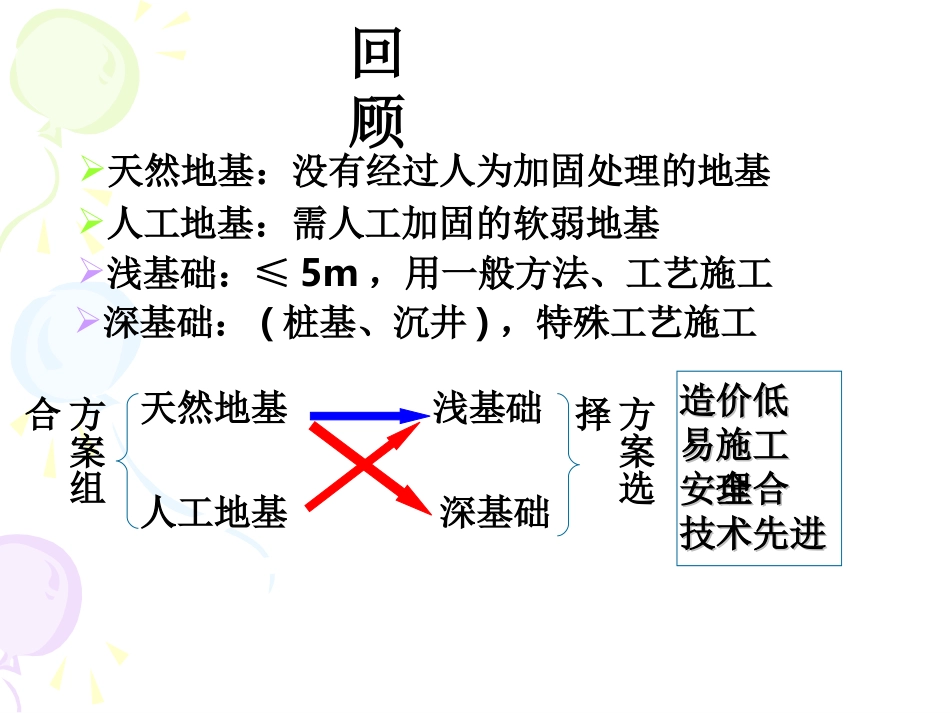

第二章天然地基上的浅基础第二章天然地基上的浅基础特点：特点：施工施工一般采用敞开挖基坑修筑基础的一般采用敞开挖基坑修筑基础的方法，故亦称为明挖基础。方法，故亦称为明挖基础。设计设计计算时可以计算时可以忽略基忽略基础侧面土体对基础的影响础侧面土体对基础的影响，基础结构形式和施工方法，基础结构形式和施工方法也较简单。也较简单。天然地基浅基础由于天然地基浅基础由于埋深浅，结构形式简单埋深浅，结构形式简单，施工方法简便，造价也较低，施工方法简便，造价也较低，因此是建筑物，因此是建筑物((最最))常用的基础类型。常用的基础类型。回顾天然地基：没有经过人为加固处理的地基人工地基：需人工加固的软弱地基浅基础：≤5m，用一般方法、工艺施工深基础：(桩基、沉井)，特殊工艺施工方案组合天然地基人工地基浅基础深基础方案选择造价低造价低易施工易施工安全合理安全合理技术先进技术先进第一节第一节天然地基上浅基础的类型、构天然地基上浅基础的类型、构造和适用条件造和适用条件浅基础分浅基础分类类按材料分类按材料分类按构造分类按构造分类按受力性能分类按受力性能分类单独基础联合基础条形基础按受力性能分类刚性基础柔性基础按构造分类十字交叉阀板箱形按材料分类砖基础片石基础砼及片石砼基础钢筋砼基础灰土及三合土基础混凝土:是修筑基础最常用的材料，它的优点是强度高、耐久性好，可浇筑成任意形状的砌体，混凝土强度等级一般不宜小于C15号。片石混凝土:对于大体积混凝土基础，为了节约水泥用量，可掺入不多于砌体体积25%的片石（称片石混凝土）但片石的强度等级不应低于MU25号，也不应低于混凝土的强度等级。粗料石，要求石料外形大致方整，厚度约20cm～30cm,宽度和长度分别为厚度的1.0～1.5倍和2.5～4.0倍，石料强度等级不应小于MU25号，砌筑时应错缝，一般采用M5号水泥砂浆。片石常用于小桥涵基础，石料厚度不小于15cm，强度不小于MU25号，一般采用M5号或M2.5号砂浆砌筑。刚性基础和柔性基础的概念刚性基础和柔性基础的概念刚性基础柔性基础•基础在外力（包括基础自重）作用下，基底的地基反力为σ，此时基础的悬出部分a-a断面左端，相当于承受着强度为的均布荷载的悬臂梁，在荷载作用下，a-a断面将产生弯曲拉应力和剪应力。当基础圬工具有足够的截面使材料的容许应力大于由地基反力产生的弯曲拉应力和剪应力时，a-a断面不会出现裂缝，这时，基础内不需配置受力钢筋，这种基础称为刚性基础。它是桥梁、涵洞和房屋等建筑物常用的基础类型。刚性基础的概念刚性基础的概念•形式：刚性扩大基础，单独柱下刚性基础、条形基础等。•优点：稳定性好、施工简便、能承受较大的荷载，所以只要地基强度能满足要求，它是桥梁和涵洞等结构物首先考虑的基础形式。•缺点：自重大，并且当持力层为软弱土时，由于扩大基础面积有一定限制，需要对地基进行处理或加固后才能采用，否则会因所受的荷载压力超过地基强度而影响建筑物的正常使用。刚性基础的特点刚性基础的特点•基础在基底反力作用下，在a-a断面产生弯曲拉应力和剪应力若超过了基础圬工的强度极限值，为了防止基础在a-a断面开裂甚至断裂，可将刚性基础尺寸重新设计，并在基础中配置足够数量的钢筋，这种基础称为柔性基础柔性基础的概念柔性基础的概念形式：柱下扩展基础、条形和十字形基础筏板及箱形基础。优点：其整体性能较好，抗弯刚度较大。如筏板和箱形基础，在外力作用下只产生均匀沉降或整体倾斜，这样对上部结构产生的附加应力比较小，基本上消除了由于地基沉降不均匀引起的建筑物损坏。所以在土质较差的地基上修建高层建筑物时，采用这种基础形式是适宜的。缺点：柔性基础，特别是箱形基础，钢筋和水泥的用量较大，施工技术的要求也较高，所以采用这种基础形式应与其它基础方案（如采用桩基础等）比较后再确定。柔性基础的特点柔性基础的特点砖基础：低层建筑墙下基础。砌筑方便，强度低、抗冻性差。砌法：二一间隔收（1/4砖）。≥MU10砖M5砂浆大放脚片石基础：砌筑较方便，抗冻性好。砌法：错缝搭接。≤200≥400≥MU20毛石M5...
