计量阀(流量阀)世伟洛克MS-01-142[1]VIP专享VIP免费

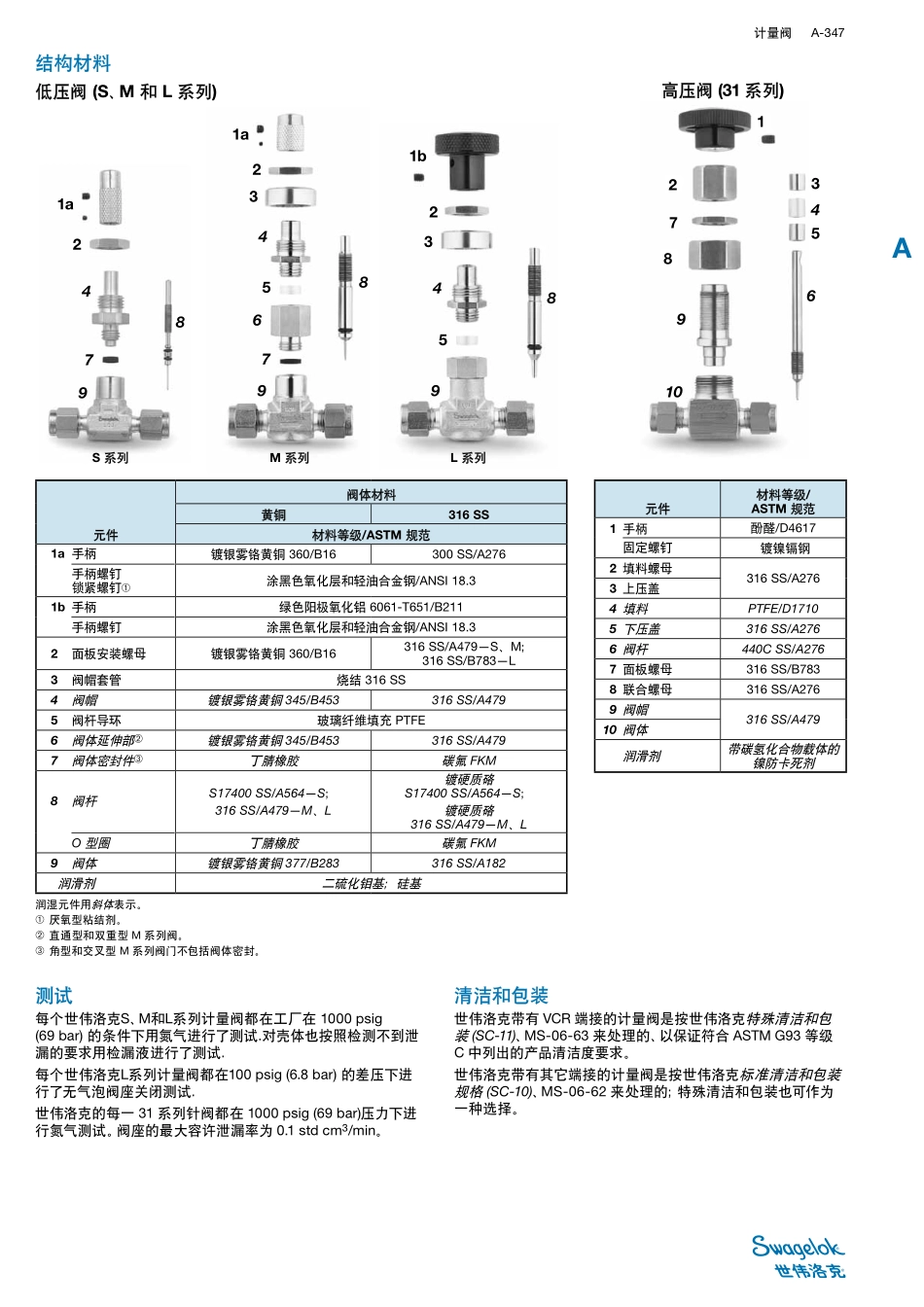

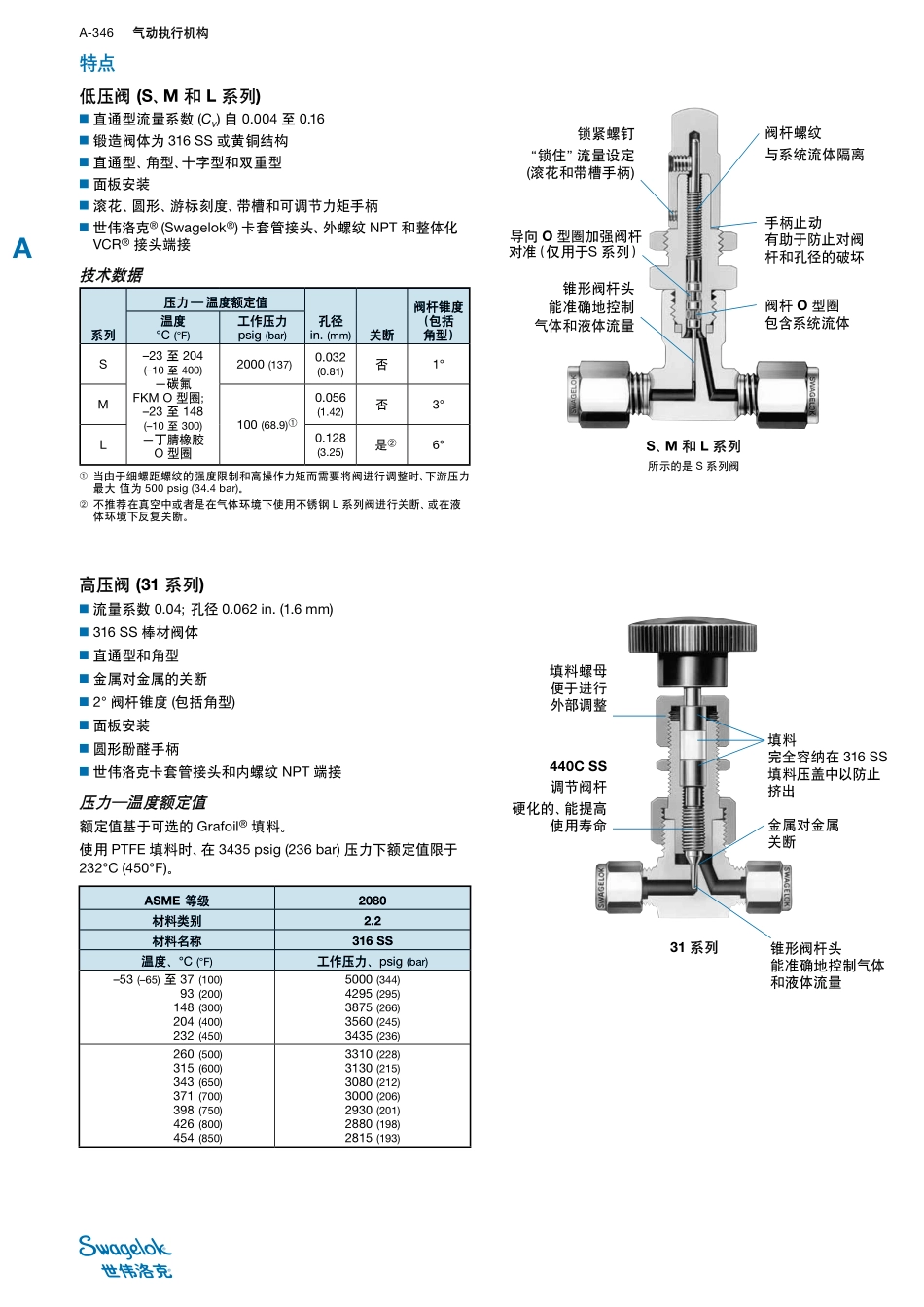

计量阀A-345A计量阀S、M、L和31系列■直通型流量系数(Cv)自0.004至0.16■可用于低压和高压■可供应可重复游标刻度手柄■黄铜和316不锈钢材料A-346气动执行机构A特点低压阀(S、M和L系列)■直通型流量系数(Cv)自0.004至0.16■锻造阀体为316SS或黄铜结构■直通型、角型、十字型和双重型■面板安装■滚花、圆形、游标刻度、带槽和可调节力矩手柄■世伟洛克®(Swagelok®)卡套管接头、外螺纹NPT和整体化VCR®接头端接技术数据锁紧螺钉“锁住”流量设定(滚花和带槽手柄)锥形阀杆头能准确地控制气体和液体流量阀杆螺纹与系统流体隔离手柄止动有助于防止对阀杆和孔径的破坏阀杆O型圈包含系统流体➀当由于细螺距螺纹的强度限制和高操作力矩而需要将阀进行调整时、下游压力最大值为500psig(34.4bar)。➁不推荐在真空中或者是在气体环境下使用不锈钢L系列阀进行关断、或在液体环境下反复关断。S、M和L系列所示的是S系列阀高压阀(31系列)■流量系数0.04；孔径0.062in.(1.6mm)■316SS棒材阀体■直通型和角型■金属对金属的关断■2°阀杆锥度(包括角型)■面板安装■圆形酚醛手柄■世伟洛克卡套管接头和内螺纹NPT端接压力—温度额定值额定值基于可选的Grafoil®填料。使用PTFE填料时、在3435psig(236bar)压力下额定值限于232°C(450°F)。填料螺母便于进行外部调整填料完全容纳在316SS填料压盖中以防止挤出440CSS调节阀杆硬化的、能提高使用寿命锥形阀杆头能准确地控制气体和液体流量金属对金属关断31系列系列压力—温度额定值孔径in.(mm)关断阀杆锥度(包括角型)温度°C(°F)工作压力psig(bar)S–23至204(–10至400)—碳氟FKMO型圈；–23至148(–10至300)—丁腈橡胶O型圈2000(137)0.032(0.81)否1°M100(68.9)➀0.056(1.42)否3°L0.128(3.25)是➁6°ASME等级2080材料类别2.2材料名称316SS温度、°C(°F)工作压力、psig(bar)–53(–65)至37(100)93(200)148(300)204(400)232(450)5000(344)4295(295)3875(266)3560(245)3435(236)260(500)315(600)343(650)371(700)398(750)426(800)454(850)3310(228)3130(215)3080(212)3000(206)2930(201)2880(198)2815(193)导向O型圈加强阀杆对准（仅用于S系列）计量阀A-347A结构材料低压阀(S、M和L系列)234568791a1b2234488759913456891027高压阀(31系列)测试每个世伟洛克S、M和L系列计量阀都在工厂在1000psig(69bar)的条件下用氮气进行了测试.对壳体也按照检测不到泄漏的要求用检漏液进行了测试.每个世伟洛克L系列计量阀都在100psig(6.8bar)的差压下进行了无气泡阀座关闭测试.世伟洛克的每一31系列针阀都在1000psig(69bar)压力下进行氮气测试。阀座的最大容许泄漏率为0.1stdcm3/min。S系列M系列L系列润湿元件用斜体表示。➀厌氧型粘结剂。➁直通型和双重型M系列阀。➂角型和交叉型M系列阀门不包括阀体密封。1a清洁和包装世伟洛克带有VCR端接的计量阀是按世伟洛克特殊清洁和包装(SC-11)、MS-06-63来处理的、以保证符合ASTMG93等级C中列出的产品清洁度要求。世伟洛克带有其它端接的计量阀是按世伟洛克标准清洁和包装规格(SC-10)、MS-06-62来处理的；特殊清洁和包装也可作为一种选择。元件阀体材料黄铜316SS材料等级/ASTM规范1a手柄手柄螺钉锁紧螺钉➀镀银雾铬黄铜360/B16300SS/A276涂黑色氧化层和轻油合金钢/ANSI18.31b手柄手柄螺钉绿色阳极氧化铝6061-T651/B211涂黑色氧化层和轻油合金钢/ANSI18.32面板安装螺母镀银雾铬黄铜360/B16316SS/A479—S、M；316SS/B783—L3阀帽套管烧结316SS4阀帽镀银雾铬黄铜345/B453316SS/A4795阀杆导环玻璃纤维填充PTFE6阀体延伸部➁镀银雾铬黄铜345/B453316SS/A4797阀体密封件➂丁腈橡胶碳氟FKM8阀杆O型圈S17400SS/A564—S；316SS/A479—M、L镀硬质硌S17400SS/A564—S；镀硬质硌316SS/A479—M、L丁腈橡胶碳氟FKM9阀体镀银雾铬黄铜377/B283316SS/A182润滑剂二硫化钼基；硅基元件材料等级/ASTM规范1手柄固定螺钉酚醛/D4617镀镍镉钢2填料螺母316SS/A2763上压盖4填料PTFE/D17105下压盖316SS/A2766阀杆440CSS/A2767面板螺母316SS/B7838联合螺母316SS/A2769阀帽316SS/A47910阀体润滑剂带碳氢化合物载体的镍防卡死剂A-348气动执行机构A20°C(70...
