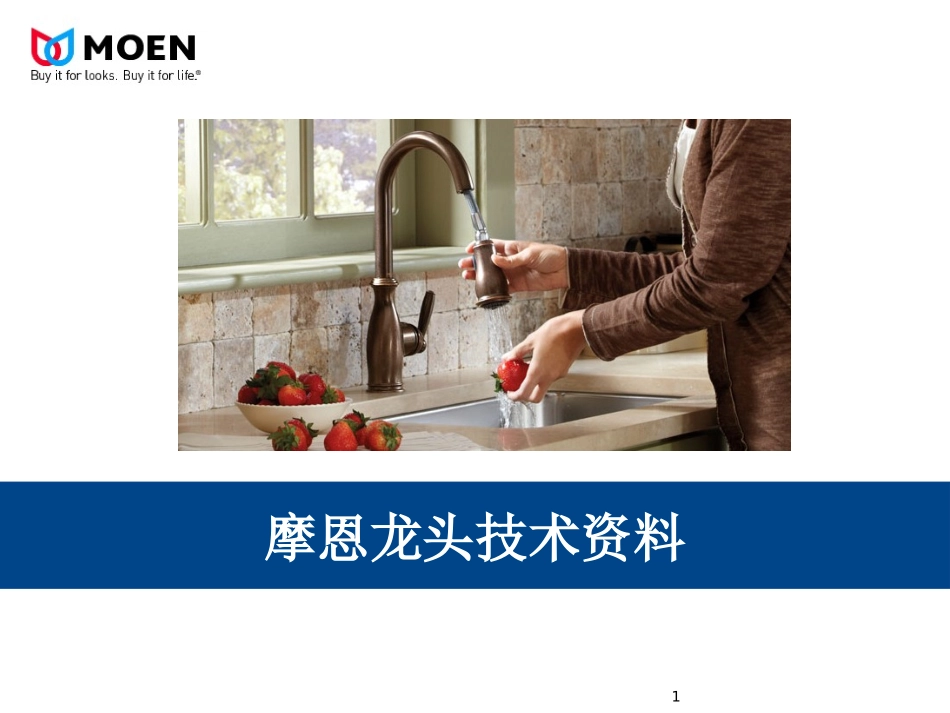

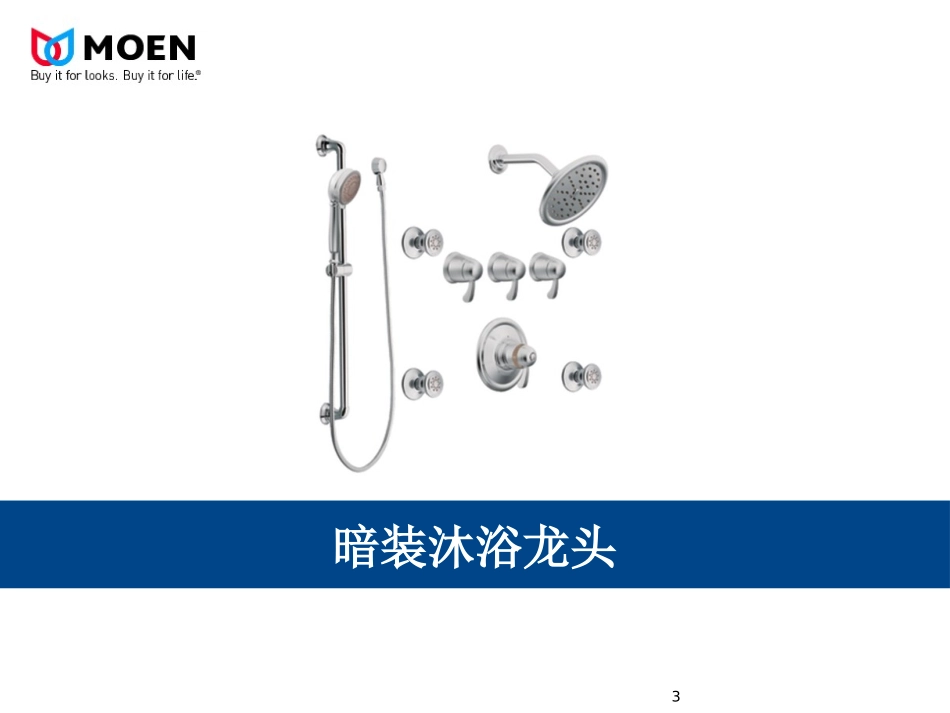

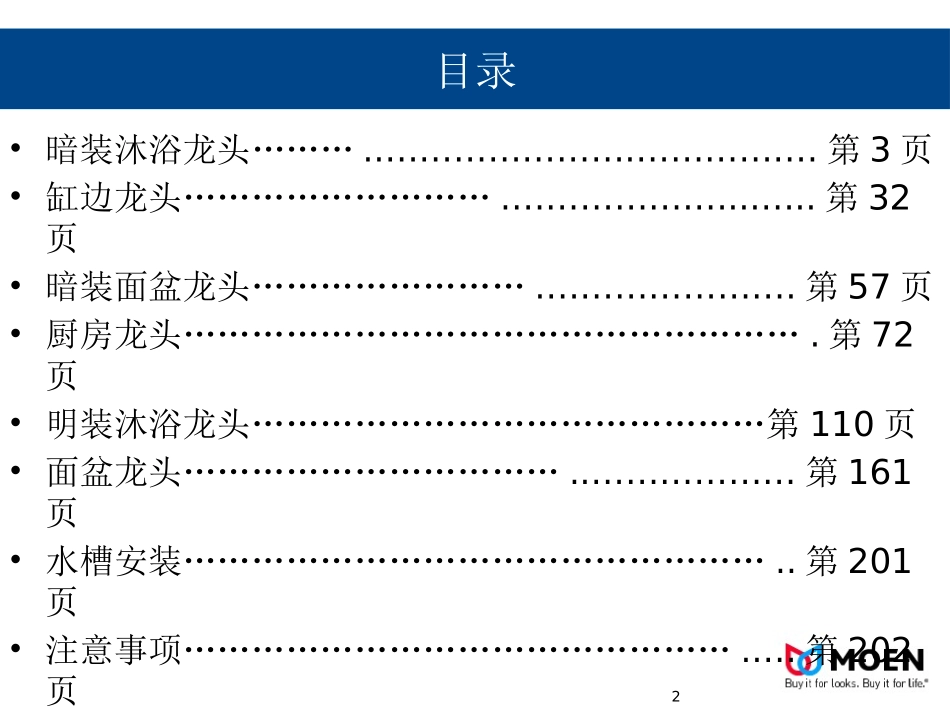

摩恩龙头技术资料1目录•暗装沐浴龙头………..………………….…………….第3页•缸边龙头……………………….…………….…...…..第32页•暗装面盆龙头…………………….………………….第57页•厨房龙头……………………………………………….第72页•明装沐浴龙头………………………………………第110页•面盆龙头……………………………..………………第161页•水槽安装……………………………………………..第201页•注意事项…………………………………………..…第202页2暗装沐浴龙头3•两个阀体的轴线必须和瓷砖面高度垂直•S3371阀体的参考面A与瓷砖面齐平或凹进最多5mm•S3371和S3600阀体之间使用直管连接•S3371四个接口均为3/4NPT内丝接口，需加装转换接头（R3/4*3/4NPT)•S3600接口均为3/4内丝接口,需加装转换接头（R3/4*3/4NPT)•S3371阀体安装请注意进水接口标注：热水接口标注“HOT”,冷水接口标注“COLD”，不可接反•S3600阀体注意箭头方向，箭头方向为水流方向•阀体安装完成后，如果不立即安装面板，不要摘除灰色保护罩S3371瓷砖面参考面S3371+S3600阀体安装S3600轴线轴线54mm114mmTS275+S3371+S3600*3图示尺寸为建议尺寸实际以项目设计图纸为准52100-2200mm1/2NPT接口1300-1400mm1100-1200mm200mm闷头TS270+S3371+S3600*26图示尺寸为建议尺寸实际以项目设计图纸为准TS3450+S3371+S36002100-2200mm1100-1200mm1300-1400mm水嘴长度178mm安装高度视浴缸而定需另配连接管SY127SY12连接管安装示意图814-34mm40mmG1/2管螺纹将连接管缠上生胶带拧入供水管，直至拧紧安装后的连接管与墙面必须垂直，六角部分不能超出瓷砖面供水管35-55mmTS7115+S3371+S3600*29图示尺寸为建议尺寸实际以项目设计图纸为准8115+S3371+S3860+S3600*3+TS3820*3+A725+731+137904149mm102100-22001100-12001300-1400面板、把手安装摘除保护罩调整连接杆的限位块接触如图所示11面板、把手安装安装面板、装饰圈12面板、把手安装安装把手：41º标记对准12点、把手按顺时针方向拧进去12点41º13面板、把手安装调节按钮、安装按钮盖14S3600把手安装摘除保护罩把手对准6点方向安装调到关闭位，安装把手152510阀体安装示意图•阀体的轴线必需和瓷砖面垂直•阀体的参考面与瓷砖面持平或凹进0-6mm•阀体四个接口均为1/2NPT内丝接口•与水管连接需加装（1/2NPT*G1/2）外丝接头•阀体安装请注意冷热水接口标注“左热HOT”、“右冷COLD”，不可接反。UP朝上。•可选择固定花洒或手持花洒+给水器•如不需浴缸水嘴，只要闷掉阀体下方出水口（不能安装其他花洒）。16114mm瓷砖面参考面T2503ORB+2510•四个接口均为1/2NPT内丝接口，需配置外丝接头（1/2NPT*G1/2）•压力平衡阀，带开关，无流量调节•可配置一个花洒（固定花洒或手持花洒）•可配置一个花洒+水嘴•水嘴长度178mm,安装高度视浴缸而定建议高度2100-2200建议1100-1200178mm17图示尺寸为建议尺寸实际以项目设计图纸为准T2132+251018建议高度2100-2200建议高度1100-1200•四个接口均为1/2NPT内丝接口，需配置外丝接头（1/2NPT*G1/2）•压力平衡阀，带开关，无流量调节•可配置一个花洒（固定花洒或手持花洒）闷头图示尺寸为建议尺寸实际以项目设计图纸为准19•阀体的轴线必需和瓷砖面垂直•阀体的参考面与瓷砖面持平或凹进6mm•阀体四个接口均为1/2NPT内丝接口•与水管连接需加装（1/2NPT*G1/2）外丝接头•阀体安装请注意冷热水标注“左热HOT”、“右冷COLD”，不可接反。UP朝上。•可选择固定花洒或手持花洒+给水器•如不需浴缸水嘴，只要闷掉阀体下方出水口（不能安装其他花洒）。140mm3510阀体安装示意图瓷砖面参考面T3113+35102100-2200mm1100-1200mm20图示尺寸为建议尺寸实际以项目设计图纸为准•四个接口均为1/2NPT内丝接口，需配置外丝接头（1/2NPT*G1/2）•压力平衡阀，带开关，无流量调节•可配置一个花洒（固定花洒或手持花洒）R3500阀体安装•水管、阀体安装必须保持横平竖直•完成墙面应在A-B之间•阀体4个接口均为G1/2内丝接口•花洒建议安装高度2100-2200mm•把手建议安装高度1100-1200mm•水嘴安装高度视浴缸确定21T63142+R3500水管...
