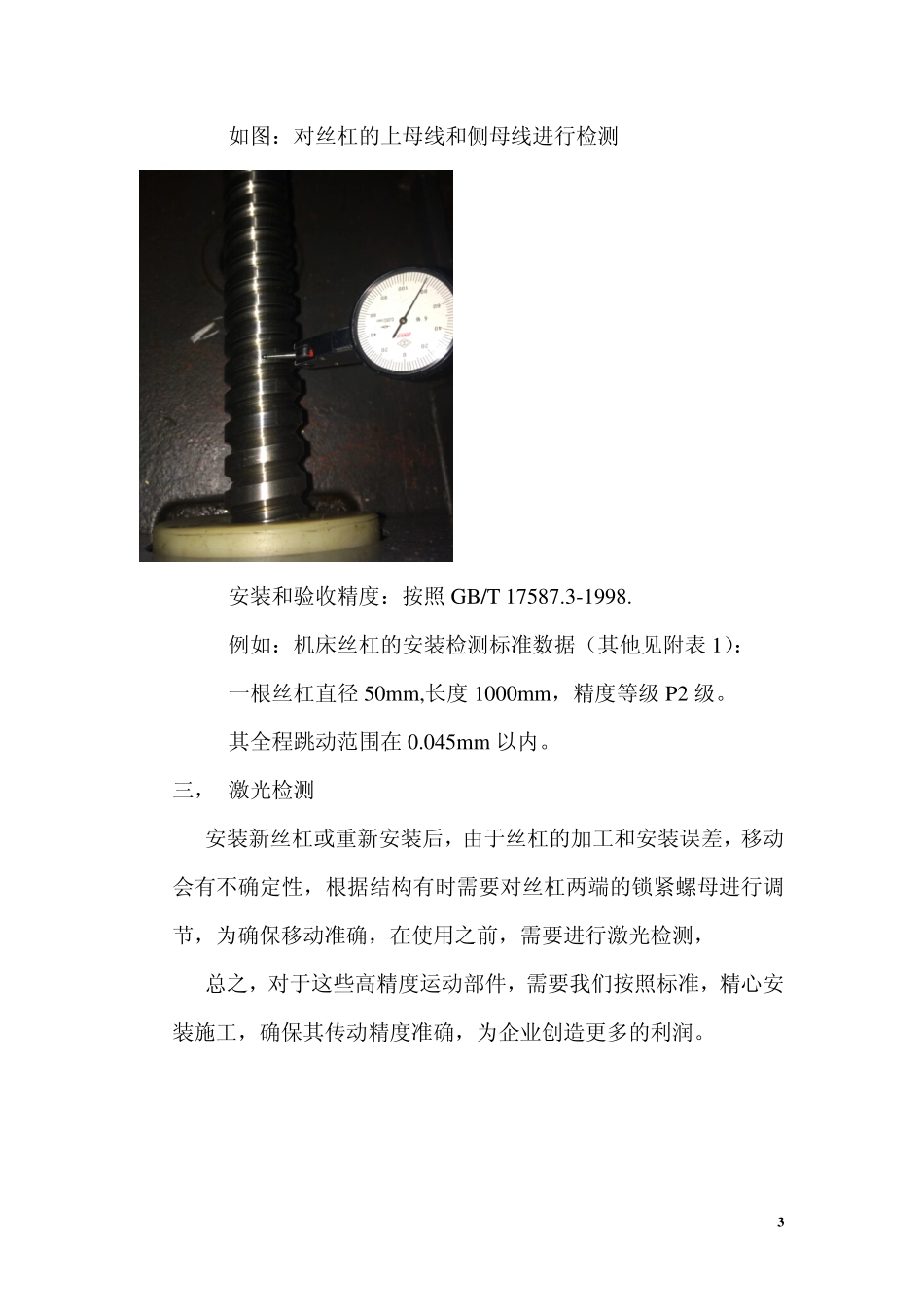

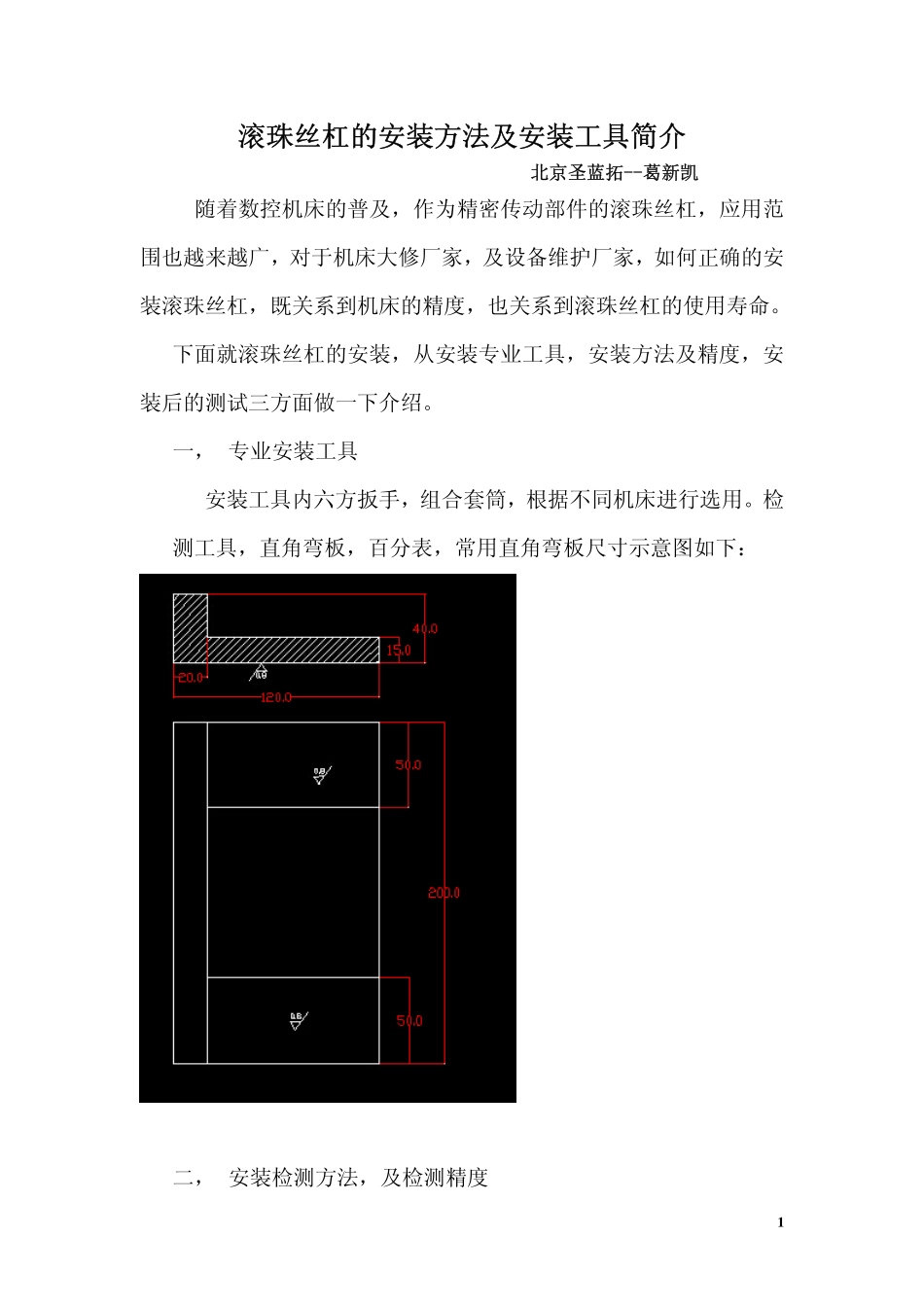

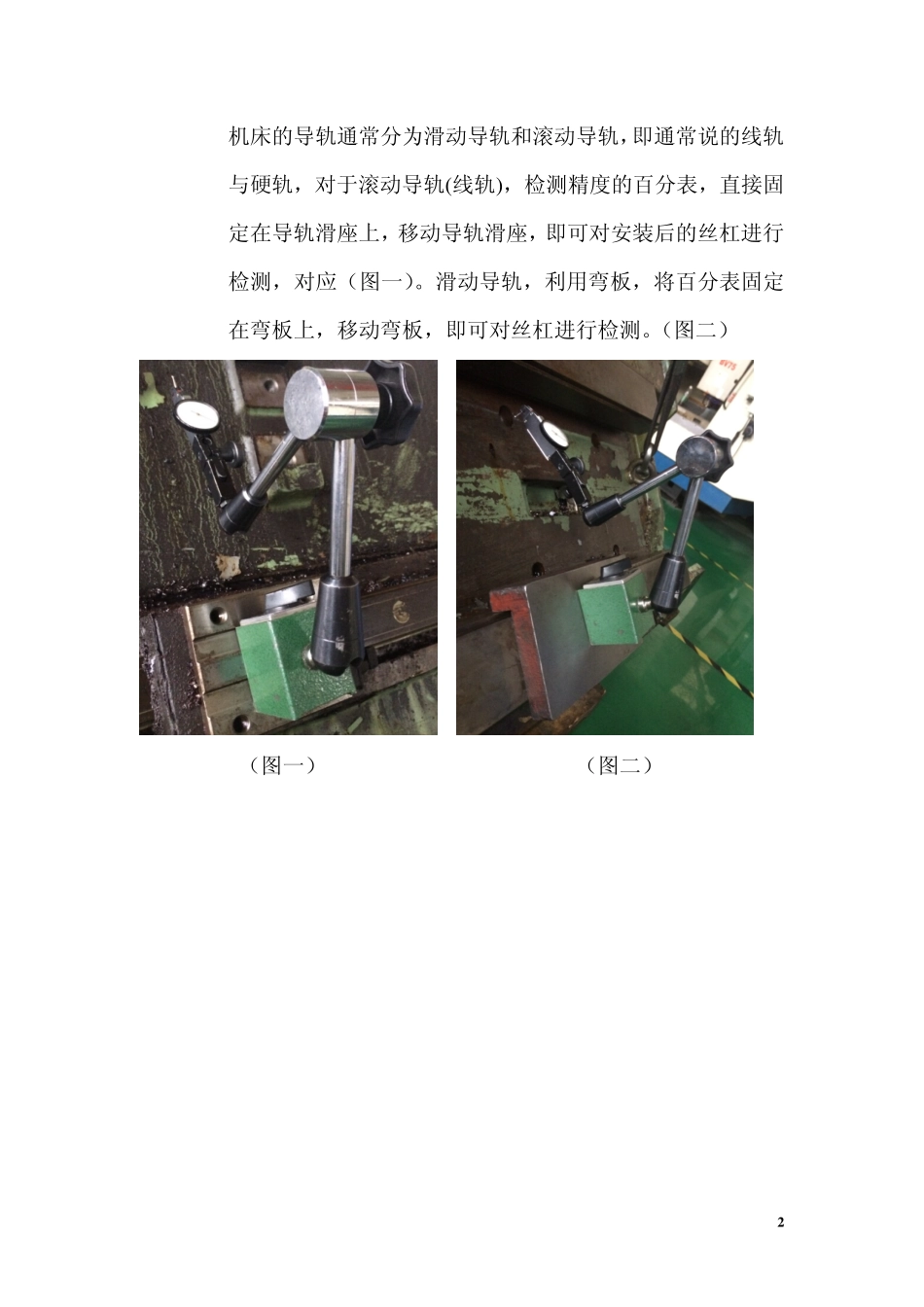

1滚珠丝杠的安装方法及安装工具简介北京圣蓝拓--葛新凯随着数控机床的普及，作为精密传动部件的滚珠丝杠，应用范围也越来越广，对于机床大修厂家，及设备维护厂家，如何正确的安装滚珠丝杠，既关系到机床的精度，也关系到滚珠丝杠的使用寿命。下面就滚珠丝杠的安装，从安装专业工具，安装方法及精度，安装后的测试三方面做一下介绍。一，专业安装工具安装工具内六方扳手，组合套筒，根据不同机床进行选用。检测工具，直角弯板，百分表，常用直角弯板尺寸示意图如下：二，安装检测方法，及检测精度2机床的导轨通常分为滑动导轨和滚动导轨，即通常说的线轨与硬轨，对于滚动导轨(线轨)，检测精度的百分表，直接固定在导轨滑座上，移动导轨滑座，即可对安装后的丝杠进行检测，对应（图一）。滑动导轨，利用弯板，将百分表固定在弯板上，移动弯板，即可对丝杠进行检测。（图二）（图一）（图二）3如图：对丝杠的上母线和侧母线进行检测安装和验收精度：按照GB/T17587.3-1998.例如：机床丝杠的安装检测标准数据（其他见附表1）：一根丝杠直径50mm,长度1000mm，精度等级P2级。其全程跳动范围在0.045mm以内。三，激光检测安装新丝杠或重新安装后，由于丝杠的加工和安装误差，移动会有不确定性，根据结构有时需要对丝杠两端的锁紧螺母进行调节，为确保移动准确，在使用之前，需要进行激光检测，总之，对于这些高精度运动部件，需要我们按照标准，精心安装施工，确保其传动精度准确，为企业创造更多的利润。4附表（一）
