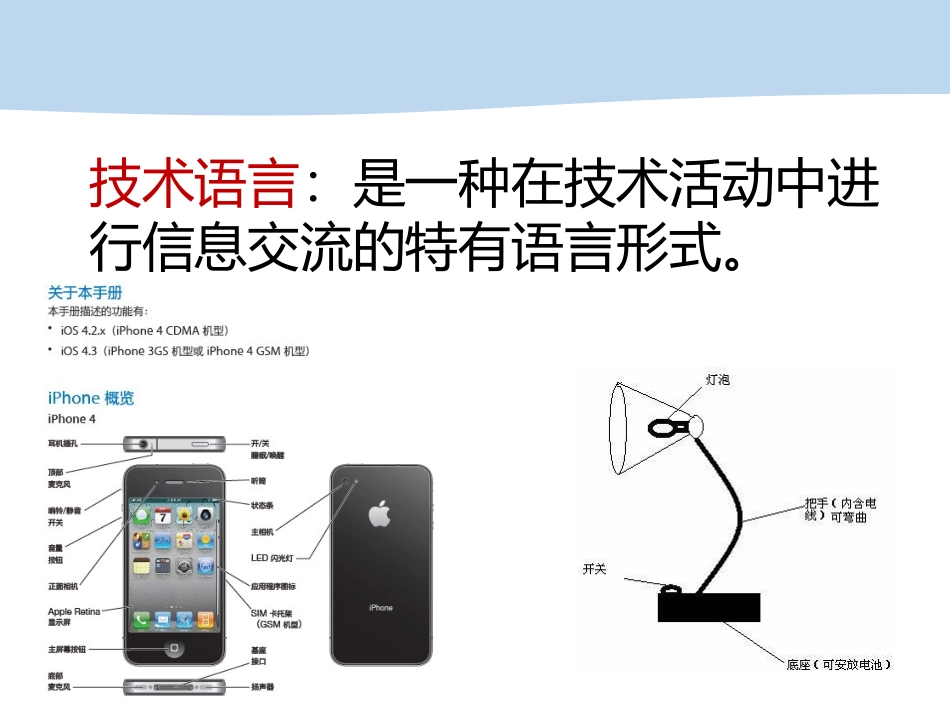

第六章设计图样的绘制——设计表现图技术语言：是一种在技术活动中进行信息交流的特有语言形式。技术语言的种类口头语言文字声音图样图表模型符号计算机语言肢体语言技术语言的种类（2）图样：采取某种规范形式将设计用图样的形式表达出来。电子电路图在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用技术图样比较合适。房屋装修图技术语言的种类（3）图表：有效用于统计数据及表达设计思想。柱形图饼形图表格技术语言的种类（3）图表：有效用于统计数据及表达设计思想。效果图草图技术语言的种类（4）模型船模房屋模型技术语言的种类（5）标志、符号：常用在交通、广告上。技术语言的种类（6）肢体语言：在交通方面用于指挥、交流和沟通。交警手势飞机“走你”起飞手势旗语技术语言的种类（8）计算机程序语言:主要用于程序编写。技术语言的特征•言简意赅•通俗直观•规范统一技术语言学以致用：选择合适的技术语言说明以下技术活动。1、小组进行台灯设计相关因素分析。2、考场外示意过往车辆保持安静。3、语文老师比较同学们的期中与期末成绩。4、学校教室各电器布线图。口头语言标志图表图样设计表现图——草图（一）草图根据所处设计阶段的不同，可分为构思草图和设计草图。构思草图设计草图选择、整理、修改、完善设计表现图——透视效果图（二）效果图：与草图相比，效果图更能真实地表现产品的式样、材质和空间效果。设计表现图——草图草图基础绘制：（1）徒手绘图：握笔姿势：1、以拇指和食指握笔；2、笔与纸面保持一定角度；3、以手臂带动手自由移动。设计表现图——草图（2）基本图形画法画圆设计表现图——草图（3）网格徒手画法：作图要领：与地面垂直的线垂直画，与地面平行的线按网格上的斜线画，以小格确定比例大小。设计表现图——正等轴测图（三）正等轴测图是一种可以表现物体三维结构特征的图形。正等轴测图空间坐标轴的建立：相邻两条轴线间的夹角在平面上都为120⁰。设计表现图——正等轴测图o2o3o4o5正等轴测圆的画法：30⁰ZXY设计表现图——草图草图绘制步骤：（1）选用合适的笔，常用2H铅笔；（2）网格纸上确定比例；（3）画出透视线稿；设计表现图——草图草图绘制步骤：（4）画中间调子；（5）细致描画亮部及高光部位；（6）描绘阴影，突出质感。设计表现图——正等轴测图30º30ºxy
