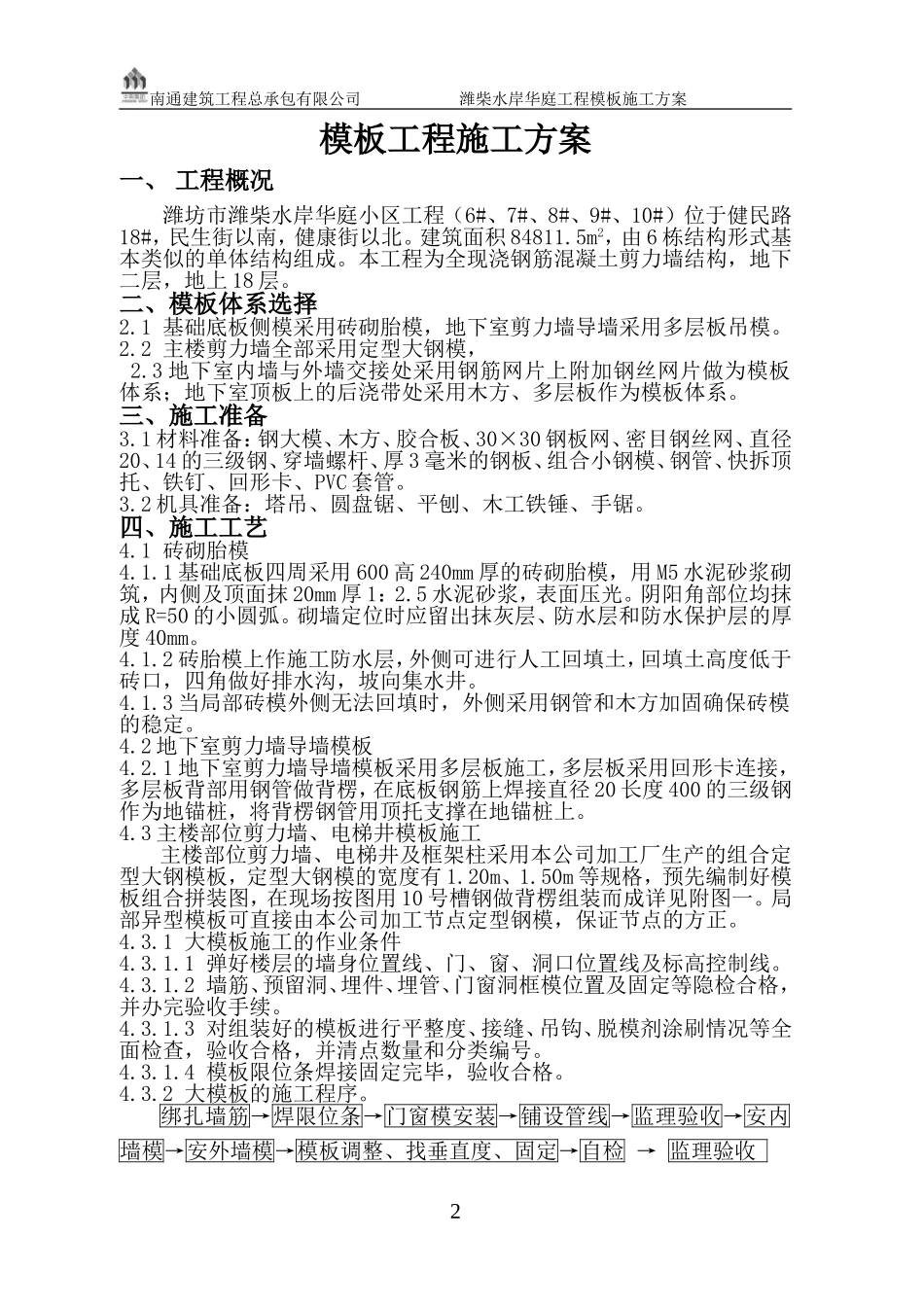

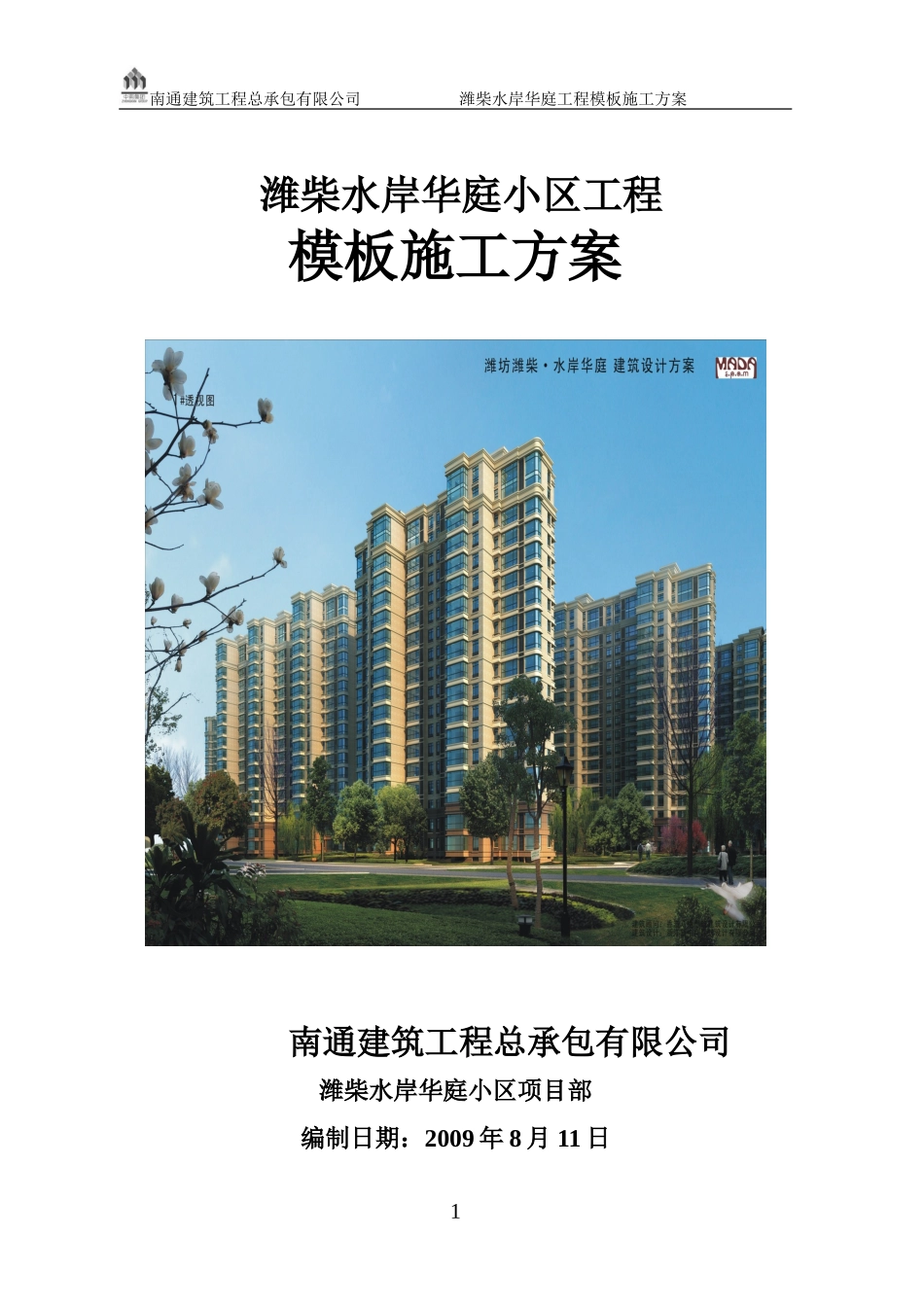

南通建筑工程总承包有限公司潍柴水岸华庭工程模板施工方案潍柴水岸华庭小区工程模板施工方案南通建筑工程总承包有限公司潍柴水岸华庭小区项目部编制日期:2009年8月11日1南通建筑工程总承包有限公司潍柴水岸华庭工程模板施工方案模板工程施工方案一、工程概况潍坊市潍柴水岸华庭小区工程(6#、7#、8#、9#、10#)位于健民路18#,民生街以南,健康街以北。建筑面积84811.5m2,由6栋结构形式基本类似的单体结构组成。本工程为全现浇钢筋混凝土剪力墙结构,地下二层,地上18层。二、模板体系选择2.1基础底板侧模采用砖砌胎模,地下室剪力墙导墙采用多层板吊模。2.2主楼剪力墙全部采用定型大钢模,2.3地下室内墙与外墙交接处采用钢筋网片上附加钢丝网片做为模板体系;地下室顶板上的后浇带处采用木方、多层板作为模板体系。三、施工准备3.1材料准备:钢大模、木方、胶合板、30×30钢板网、密目钢丝网、直径20、14的三级钢、穿墙螺杆、厚3毫米的钢板、组合小钢模、钢管、快拆顶托、铁钉、回形卡、PVC套管。3.2机具准备:塔吊、圆盘锯、平刨、木工铁锤、手锯。四、施工工艺4.1砖砌胎模4.1.1基础底板四周采用600高240mm厚的砖砌胎模,用M5水泥砂浆砌筑,内侧及顶面抹20mm厚1:2.5水泥砂浆,表面压光。阴阳角部位均抹成R=50的小圆弧。砌墙定位时应留出抹灰层、防水层和防水保护层的厚度40mm。4.1.2砖胎模上作施工防水层,外侧可进行人工回填土,回填土高度低于砖口,四角做好排水沟,坡向集水井。4.1.3当局部砖模外侧无法回填时,外侧采用钢管和木方加固确保砖模的稳定。4.2地下室剪力墙导墙模板4.2.1地下室剪力墙导墙模板采用多层板施工,多层板采用回形卡连接,多层板背部用钢管做背楞,在底板钢筋上焊接直径20长度400的三级钢作为地锚桩,将背楞钢管用顶托支撑在地锚桩上。4.3主楼部位剪力墙、电梯井模板施工主楼部位剪力墙、电梯井及框架柱采用本公司加工厂生产的组合定型大钢模板,定型大钢模的宽度有1.20m、1.50m等规格,预先编制好模板组合拼装图,在现场按图用10号槽钢做背楞组装而成详见附图一。局部异型模板可直接由本公司加工节点定型钢模,保证节点的方正。4.3.1大模板施工的作业条件4.3.1.1弹好楼层的墙身位置线、门、窗、洞口位置线及标高控制线。4.3.1.2墙筋、预留洞、埋件、埋管、门窗洞框模位置及固定等隐检合格,并办完验收手续。4.3.1.3对组装好的模板进行平整度、接缝、吊钩、脱模剂涂刷情况等全面检查,验收合格,并清点数量和分类编号。4.3.1.4模板限位条焊接固定完毕,验收合格。4.3.2大模板的施工程序。绑扎墙筋→焊限位条→门窗模安装→铺设管线→监理验收→安内墙模→安外墙模→模板调整、找垂直度、固定→自检→监理验收2南通建筑工程总承包有限公司潍柴水岸华庭工程模板施工方案4.3.3大钢模的拼装4.3.3.1单体钢模板、槽钢的平整度必须符合要求。4.3.3.2拼缝要严,拼缝内均填3~4mm厚海棉条,对大模锈迹与突出部分用电动钢丝刷磨平。4.3.3.3拼装长度不得超过塔吊的起重性能。4.3.3.4大钢模拼装质量要求如下表(表一)项目板缝高低差板面平整度允许偏差(mm)124.3.4门窗框模、洞模4.3.4.1门窗框模制作门窗框模采用竹胶板及木方制作,角部加专用门窗角膜,门窗角膜用100×100×5的角铁制作。封闭式框模的底板中部应设置排气孔,以免在洞的两边同时下砼时造成模板底面中部产生气囊,使砼充盈不足。4.3.4.2门窗框模安装将框模的平面位置、标高、垂直度控制好,用Φ14mm∏形钢筋与框模顶紧,并焊于墙或暗柱钢筋上,每边各焊2-3道;框模上角用φ14mm的T形筋钩牢,并焊于竖向筋上,以防框模向上位移。为保证框模的洞口尺寸,不产生变形位移,可在大模上根据洞口尺寸设置框模限位,用大模良好的稳定性控制框模的位移。4.3.5大模安装4.3.5.1大模安装顺序为“先内后外、先横后纵、纵横一体”的原则,及时穿上对拉螺栓,确保大模的稳定性。4.3.5.2结构大角处的模板安装结构大角处或竖向主线条模板安装的质量,直接影响砼质量的外观,故必须认真对待,施工要求如下:(1)边角以首层模板作为施工的基准。所以,对首层角模严格控制其轴线位置和垂直度。拆模后,从下到上弹上轴...
