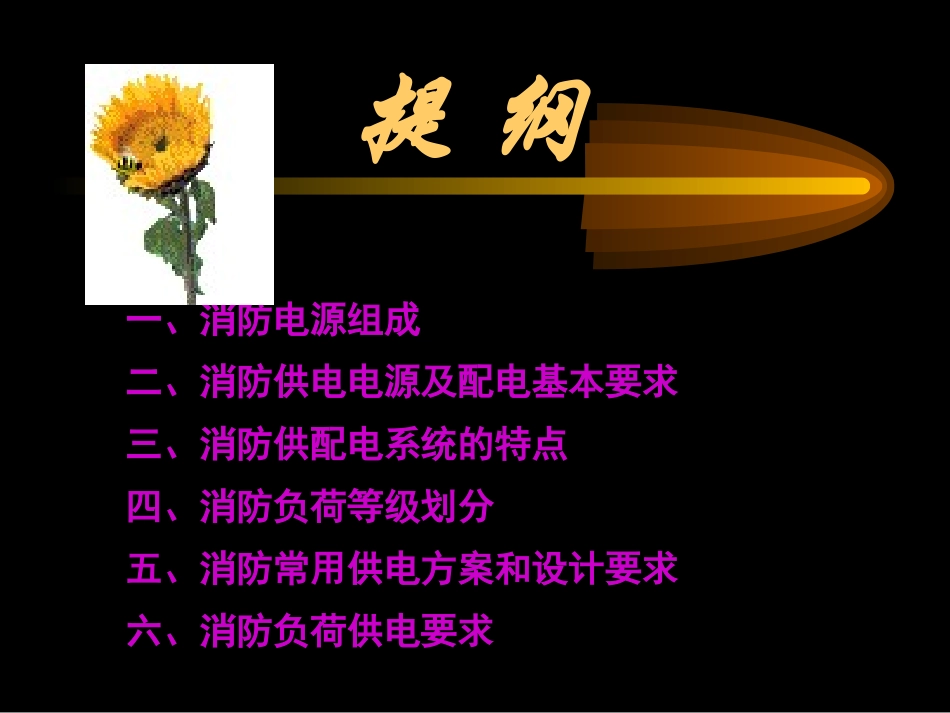

向参加消防培训的同学们学习消防供电消防供电宜昌公安消防支队张小忠提纲一、消防电源组成二、消防供电电源及配电基本要求三、消防供配电系统的特点四、消防负荷等级划分五、消防常用供电方案和设计要求六、消防负荷供电要求向参加消防培训的同学们学习消防供电的重要意义•消防用电设备的供电，是根据建筑的高度、使用性质、火灾危险性、疏散和扑救难度等,按负荷等级划分为一级负荷、二级负荷、三级负荷。不同的消防负荷等级主电源的供电要求也不同,其目的是为了保证消防用电设备的正常工作,有效地发挥自动消防系统自动自救的作用。美国“美国“911”911”美国纽约世界贸易中心大楼原貌9·11经典全过程2001年9月11日美国东部时间8点50分，一架载有81名乘客、11名机组人员的美国航空公司的波音767客机、由波士顿飞往旧金山的11号航班撞入纽约世贸大厦。美国东部时间9点整，另一架飞机（图中红圈所示）：美国联合航空公司的175航班（波音767，载有56名乘客和9名机组人员，由波士顿飞往旧金山）再次撞击美国世贸中心。2001年9月11日纽约世贸中心北楼遭客机撞击后，另一架联航175航班撞向南楼前的瞬间。第二次撞击引起剧烈爆炸在布鲁克林大桥畔熊熊燃烧的世贸大厦跳楼逃命被撞击后，大厦内许多人因无法忍受烈火的煎熬而跳楼，这是一个人跳出大楼后头朝下坠落。世贸中心南楼从被撞到倒塌全过程世贸大厦的南楼消失在浓烟中有110层楼，高410米的纽约世贸大厦在隆隆巨响中化做了尘烟碎片粉尘飞落纽约世贸中心大楼倒塌后，一男子沿百老汇大街奔跑逃命，身后是大楼倒塌引起的烟尘。从空中俯瞰成为废墟的世贸中心，只留下了个巨大的黑洞和无数的瓦砾。世贸大厦倒塌激起的厚厚尘土亲历恐怖灾难一行人浑身沾满尘土世贸大厦倒塌时，四散奔逃的人群逃离曼哈顿的汹涌人群一名伤者正在接受治疗遇难者之妻怀念亡夫••着火后，无路逃生•消防供电系统的种类•消防供电设备有两大类。一类是为建筑物提供照明、动力，即电力（强电）设备；另一类是传递信息和控制信号，即电子（弱电）设备。这两类设备按需要组合成若干功能性子系统，进而构成整个建筑的功能复杂、完备的消防供电电气系统。消防供电设备的种类•消防电源系指建筑物、构筑物中的消防控制室、火灾自动报警系统、自动灭火系统、消防水泵、消防电梯、防排烟系统、应急照明、疏散指示标志和电动防火门、窗、卷帘、阀门等消防用电设备供电的电源。消防电源包括消防用电设备的主电源和备用电源。消防电源•消防电源包括消防用电设备的主电源（工作电源）和备用电源。当工作电源因故障停电时，备用电源应继续连续供电，以确保建筑的各种消防设备和消防控制室的运行。•《建筑设计防火规范》第10.1.3条：消防用电设备应采用单独的供电回路，并当发生火灾切断生产、生活用电时，应仍能保证消防用电，其配电设备应有明显标志。消防电源组成消防电源：向消防用电设备供给电能的独立电源。消防电源系统由电源部分、高低压配电装置和消防设备三部分组成。消防电源应用对象(1)火灾报警及联动系统:包括现场的各种信号探测器,接口以及设在消防控制室的火灾报警联动控制设备等。(2)各种消防用水泵:喷淋泵、消火栓泵、自动灭火系统、消防增压泵、阀门等。消防电源应用对象(3)各种消防风机:防排烟风机、正压风机。(4)应急照明、疏散指示标志。(5)其它各种消防用电设备:如消防电梯、电动防火门、电动防火卷帘门等。消防电源及配电基本要求消防用电设备对供电的要求包括可靠性、火灾时供电的持续性以及火灾时为防止火势蔓延切断相应非消防设备的电源。消防电源及配电基本要求电源供电可靠性配电线路耐火性电气装置安全性设备用电有效性系统设计科学性消防供配电系统的特点专用性原则：供电电源、配电线路专用耐火性原则：供电可靠性的延伸，主要是配电线路的耐火性消防负荷等级划分划分原则：根据建筑物的结构、使用性质、火灾危险性、疏散和扑救难度、事故后果等，参照电力负荷分级要求确定。划分方法：消防规范中确定三个消防负荷等级的具体要求。民用建筑的负荷•1．一级负荷建筑高度超过50米的乙、丙类厂房和丙类库房。消防负荷供电要求一级消防负荷：应由...
