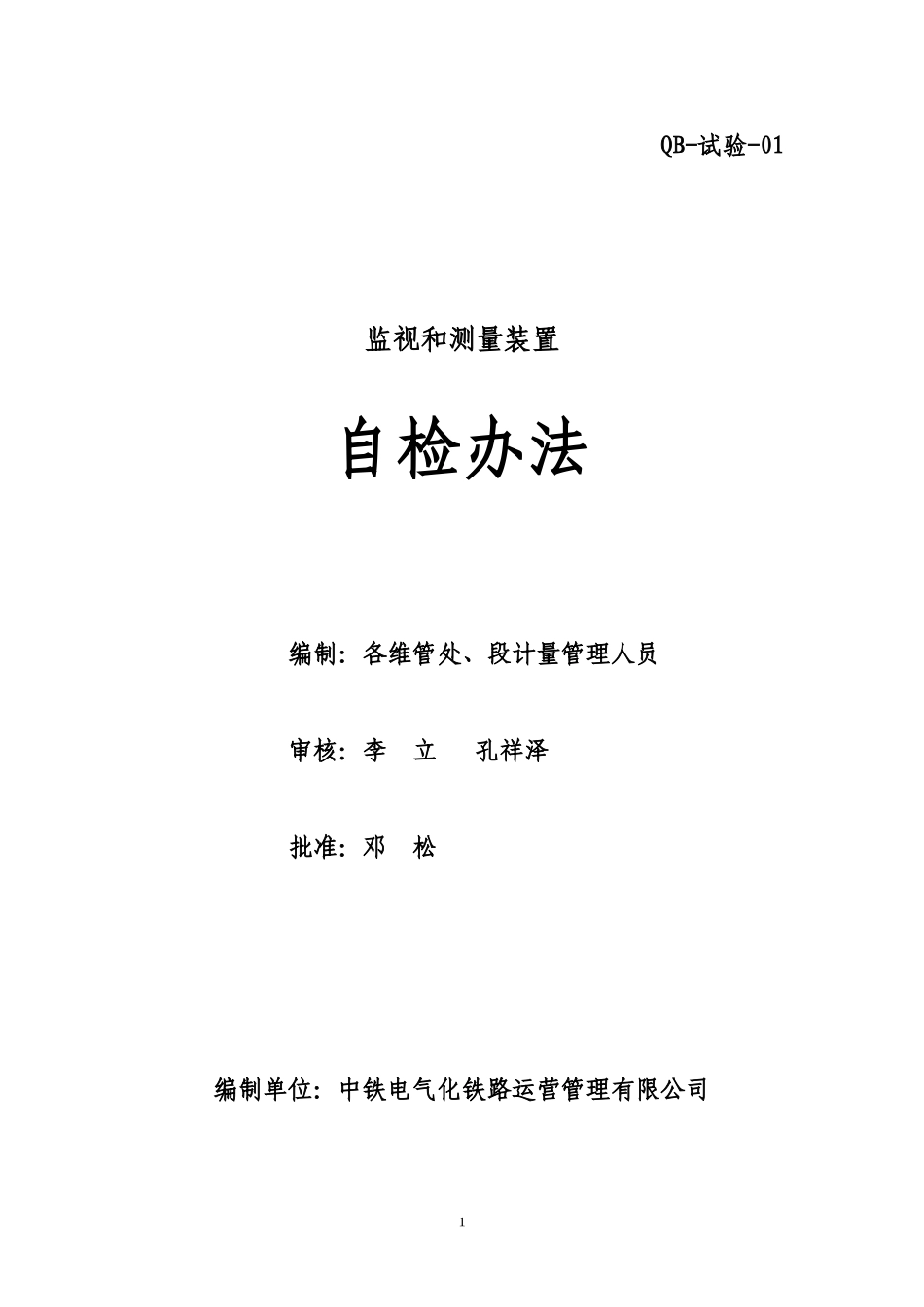

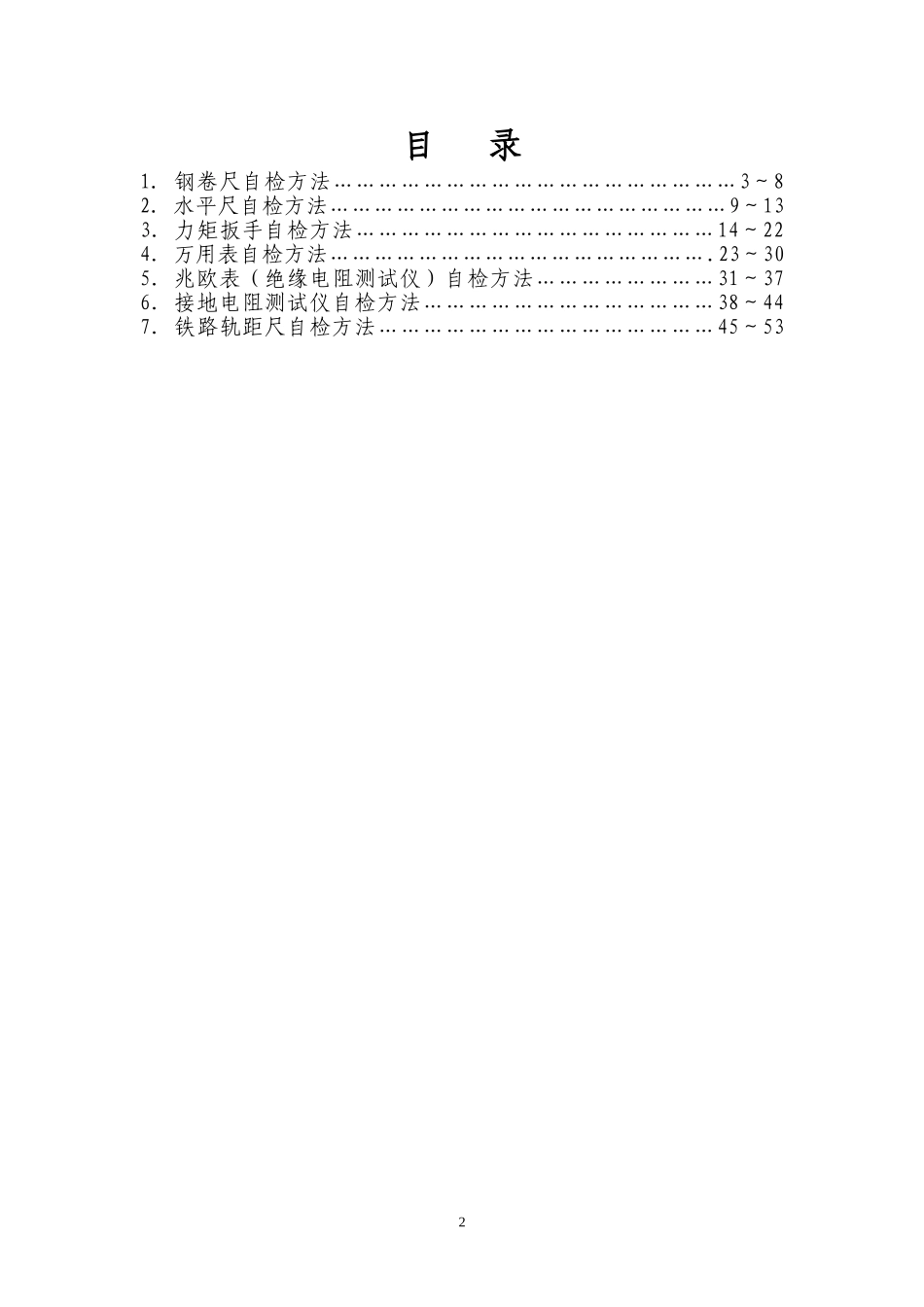

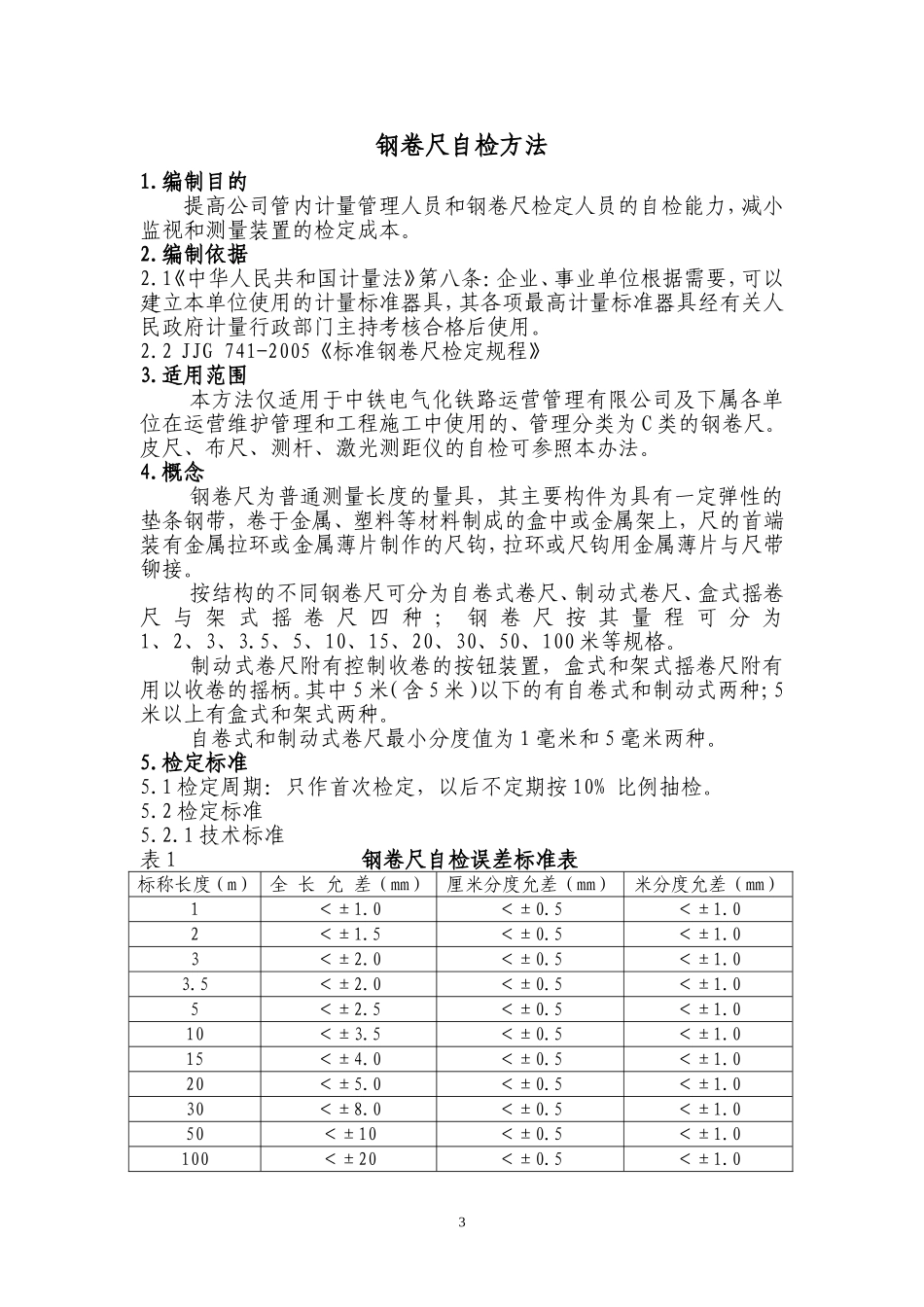

QB-试验-01监视和测量装置自检办法编制：各维管处、段计量管理人员审核：李立孔祥泽批准：邓松编制单位：中铁电气化铁路运营管理有限公司1目录1.钢卷尺自检方法………………………………………………3～82.水平尺自检方法………………………………………………9～133．力矩扳手自检方法…………………………………………14～224．万用表自检方法…………………………………………….23～305．兆欧表（绝缘电阻测试仪）自检方法……………………31～376．接地电阻测试仪自检方法…………………………………38～447．铁路轨距尺自检方法………………………………………45～532钢卷尺自检方法1.编制目的提高公司管内计量管理人员和钢卷尺检定人员的自检能力，减小监视和测量装置的检定成本。2.编制依据2.1《中华人民共和国计量法》第八条：企业、事业单位根据需要，可以建立本单位使用的计量标准器具，其各项最高计量标准器具经有关人民政府计量行政部门主持考核合格后使用。2.2JJG741-2005《标准钢卷尺检定规程》3.适用范围本方法仅适用于中铁电气化铁路运营管理有限公司及下属各单位在运营维护管理和工程施工中使用的、管理分类为C类的钢卷尺。皮尺、布尺、测杆、激光测距仪的自检可参照本办法。4.概念钢卷尺为普通测量长度的量具，其主要构件为具有一定弹性的垫条钢带，卷于金属、塑料等材料制成的盒中或金属架上，尺的首端装有金属拉环或金属薄片制作的尺钩，拉环或尺钩用金属薄片与尺带铆接。按结构的不同钢卷尺可分为自卷式卷尺、制动式卷尺、盒式摇卷尺与架式摇卷尺四种；钢卷尺按其量程可分为1、2、3、3.5、5、10、15、20、30、50、100米等规格。制动式卷尺附有控制收卷的按钮装置，盒式和架式摇卷尺附有用以收卷的摇柄。其中5米（含5米）以下的有自卷式和制动式两种；5米以上有盒式和架式两种。自卷式和制动式卷尺最小分度值为1毫米和5毫米两种。5.检定标准5.1检定周期：只作首次检定，以后不定期按10%比例抽检。5.2检定标准5.2.1技术标准表1钢卷尺自检误差标准表标称长度（m）全长允差（mm）厘米分度允差（mm）米分度允差（mm）1＜±1.0＜±0.5＜±1.02＜±1.5＜±0.5＜±1.03＜±2.0＜±0.5＜±1.03.5＜±2.0＜±0.5＜±1.05＜±2.5＜±0.5＜±1.010＜±3.5＜±0.5＜±1.015＜±4.0＜±0.5＜±1.020＜±5.0＜±0.5＜±1.030＜±8.0＜±0.5＜±1.050＜±10＜±0.5＜±1.0100＜±20＜±0.5＜±1.03任一中间线纹到尺的零点端或某段起点端的允差尺寸范围(m)允差（mm）0.01～1＜±1.01～2＜±1.52～3.5＜±2.05.2.2零点线纹自钩内侧算起的第一个厘米分允差为±0.5毫米；零点线纹自钩内侧算起的第一个米分允差为±0.8毫米；5.2.3比对时检定合格作为比对依据的钢卷尺与被校钢卷尺应在同一平台上对正零点或某段起点，两尺受力应一致。6检定方法6.1检定人员由各段总工程师、计量管理人员、安检人员、专业检定试验人员共同负责。6.2材料准备表2工具材料表序号工具名称规格单位数量备注1标准钢卷尺个1计量所检定的基准计量器具2游标卡尺个13检定平台个14待检钢卷尺标准器及配套设备精度等级和标准应符合检定要求，检定证书在有效期内。6.3检定步骤6.3.1外观检查(1)钢卷尺的尺带或尺盒应标明制造厂（或商标）、全长、型号。5米以上的钢卷尺尺带上应有出厂编号及生产年份，数字和字符必须清晰、工整。(2)金属尺盒表面应光洁，不得有凹凸不平、裂纹、锈迹等缺陷；塑料尺盒表面色泽应均匀、无残缺。尺带表面的镀层应无脱皮、气泡，平整光洁，无锯迹和明显斑点。(3)尺带两边须平滑，不得有锋口和毛刺；尺带不得有宽窄不均的现象；尺钩应保持直角，不应有直观的偏差。(4)分度线纹必须均匀明晰，并垂直到尺边，不得有重线现象，在个别线纹中部允许有不大于线纹宽度的断线。(5)厘米分度线纹应在每10厘米整数倍分度间标上相应的厘米数字符号，10厘米整数倍分度线纹应自零点起标上相应的以厘米为单位的计数符号；全长为5米以上的钢卷尺，应在每1米间10厘米整数倍分度线上标以厘米为计数单位的数字符号。自零点算起，米分度线纹应逐米标以米为计数单位的数字符号及字母“m”,10米以后可不标注字母...
