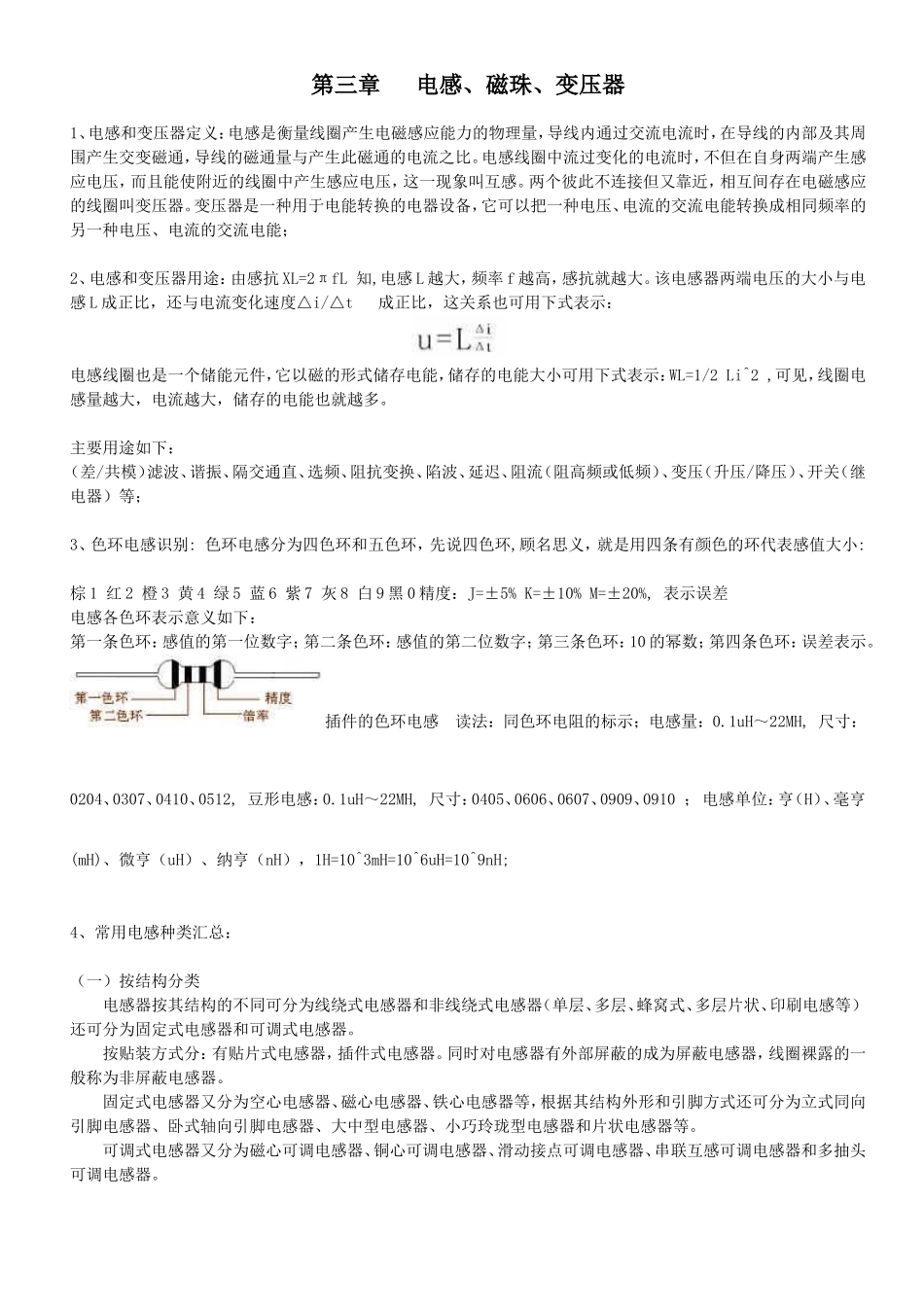

第三章电感、磁珠、变压器1、电感和变压器定义：电感是衡量线圈产生电磁感应能力的物理量，导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与产生此磁通的电流之比。电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。两个彼此不连接但又靠近，相互间存在电磁感应的线圈叫变压器。变压器是一种用于电能转换的电器设备，它可以把一种电压、电流的交流电能转换成相同频率的另一种电压、电流的交流电能；2、电感和变压器用途：由感抗XL=2πfL知,电感L越大，频率f越高，感抗就越大。该电感器两端电压的大小与电感L成正比，还与电流变化速度△i/△t成正比，这关系也可用下式表示：电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2Li^2,可见，线圈电感量越大，电流越大，储存的电能也就越多。主要用途如下：（差/共模）滤波、谐振、隔交通直、选频、阻抗变换、陷波、延迟、阻流（阻高频或低频）、变压（升压/降压）、开关（继电器）等；3、色环电感识别:色环电感分为四色环和五色环，先说四色环,顾名思义，就是用四条有颜色的环代表感值大小:棕1红2橙3黄4绿5蓝6紫7灰8白9黑0精度：J=±5%K=±10%M=±20%,表示误差电感各色环表示意义如下：第一条色环：感值的第一位数字；第二条色环：感值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。插件的色环电感读法：同色环电阻的标示；电感量：0.1uH～22MH,尺寸：0204、0307、0410、0512,豆形电感：0.1uH～22MH,尺寸：0405、0606、0607、0909、0910；电感单位：亨（H）、毫亨(mH)、微亨（uH）、纳亨（nH），1H=10^3mH=10^6uH=10^9nH;4、常用电感种类汇总：（一）按结构分类电感器按其结构的不同可分为线绕式电感器和非线绕式电感器（单层、多层、蜂窝式、多层片状、印刷电感等）还可分为固定式电感器和可调式电感器。按贴装方式分：有贴片式电感器，插件式电感器。同时对电感器有外部屏蔽的成为屏蔽电感器，线圈裸露的一般称为非屏蔽电感器。固定式电感器又分为空心电感器、磁心电感器、铁心电感器等，根据其结构外形和引脚方式还可分为立式同向引脚电感器、卧式轴向引脚电感器、大中型电感器、小巧玲珑型电感器和片状电感器等。可调式电感器又分为磁心可调电感器、铜心可调电感器、滑动接点可调电感器、串联互感可调电感器和多抽头可调电感器。（二）按工作频率分类电感按工作频率可分为高频电感器、中频电感器和低频电感器。高频电感器技术上差距较大，许多厂商的产品不成熟，常用比较可信的主要是捷比信高频电感。空心电感器、磁心电感器和铜心电感器一般为中频或高频电感器，而铁心电感器多数为低频电感器。（三）按用途分类电感器按用途可分为振荡电感器、校正电感器、显像管偏转电感器、阻流电感器、滤波电感器、隔离电感器、被偿电感器，同时对需要通过大电流等情况会使用到捷比信功率电感器。振荡电感器又分为电视机行振荡线圈、枕形校正线圈等。显像管偏转电感器分为行偏转线圈和场偏转线圈。阻流电感器（也称阻流圈）分为高频阻流圈、低频阻流圈、电子镇流器用阻流圈、电视机行频阻流圈和电视机场频阻流圈等。滤波电感器分为电源（工频）滤波电感器和高频滤波电感器等。变压器的种类变压器可以根据其工作频率、用途及铁心形状等进行分类。（一）按工作频率分类变压器按工作频率可分为高频变压器、中频变压器和低频变压器。（二）按用途分类变压器按其用途可分为电源变压器、音频变压器、脉冲变压器、恒压变压器、耦合变压器、自耦变压器、隔离变压器等多种。（三）按铁心（或磁心）形状分类变压器按铁心（磁心）形状可分为"E"型变压器、"C"型变压器和环型变压器。5、电感介绍：叠层片式铁氧体电感---叠层片式铁氧体电感是先进的多层印刷技术及超细铁氧体制造技术完美的结合物，它设计精巧、性能优越，满足了现代表面贴装技术的需要，是一种新型的片状电感元件，广泛应用于各类通讯设备、办公自动化设备上,VCD/DVD、数码相机、电脑、数字电视、机顶盒产品名称:叠层片式铁氧体电感产品说明:漏磁小，...
