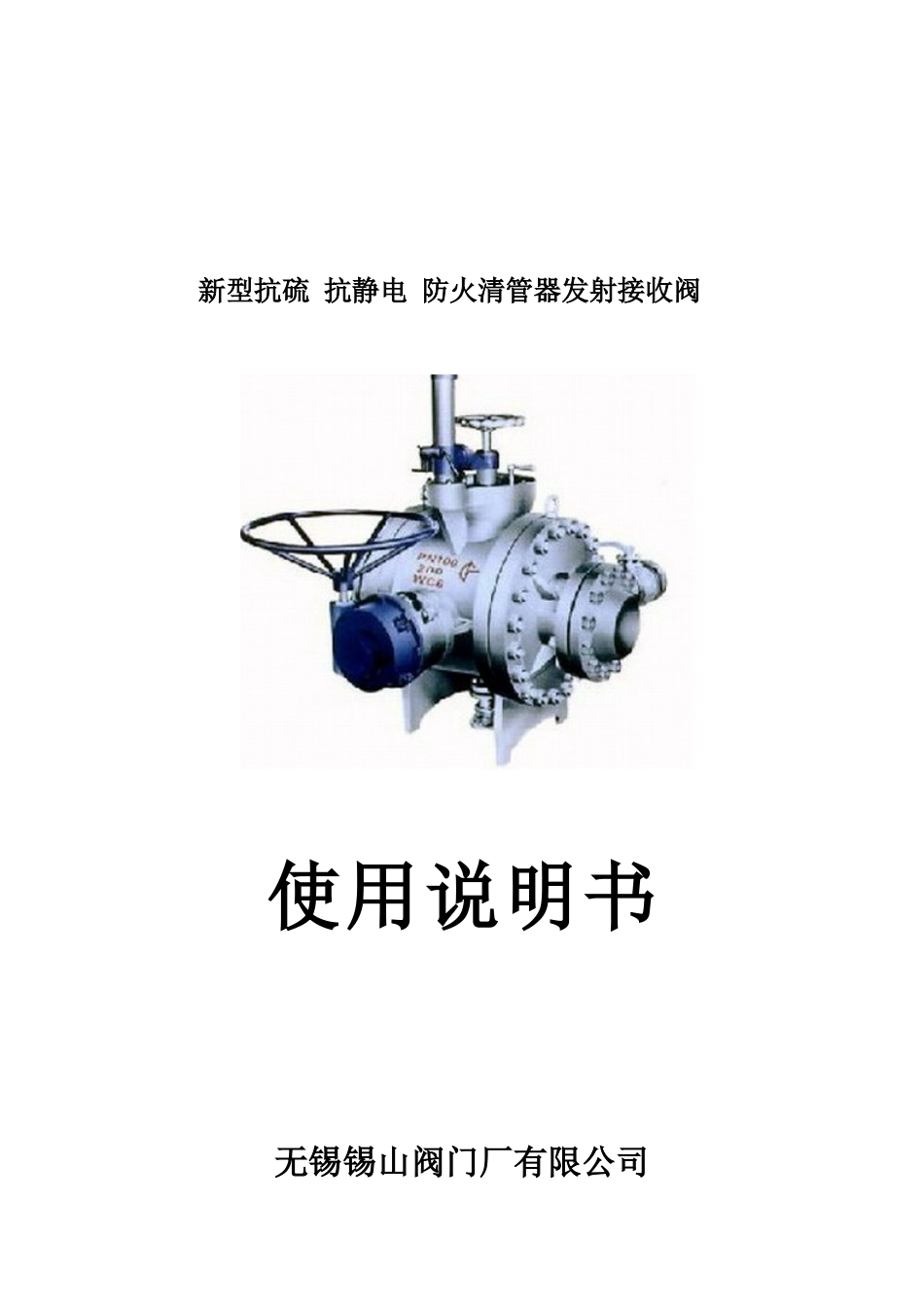

新型抗硫抗静电防火清管器发射接收阀使用说明书无锡锡山阀门厂有限公司新型抗硫抗静电防火清管器发射接收阀使用说明书无锡锡山阀门厂有限公司目录一、概述二、结构特征和工作原理三、技术特征四、采用标准及结构总图五、连接尺寸、外形尺寸和重量六、安装七、使用、操作注意事项八、保养、维修九、可能发生的故障、原因及排除方法十、保修一、概述1、主要用途：石油和天然气的最佳运输方式是管线运输，它具有运输效率高、成本低、损耗少和对环境污染小等优点。为了确保管线运输的安全、高效、畅通、接管线管理规程：必需使用“清管器”对管道进行清扫工作，清管作业是各类油气输送管线正常操作过程中的重要工作。本阀门“清管器”和“清管器”共同组成清管作业装置。它既可作为清管器的发射接收装置，又可作为启闭阀，全称“清管器发射接收阀”。（简称“清管器”）。它的主要用途有：1.1新管线投产前，清除管内各种残留物使管线畅通无阻。1.2新管线内壁除锈和防腐层涂敷。1.3对已投产管线做定期的油管刮蜡，气管除水。可长期保持有效输送能力。同时减少管壁内腐蚀，延长管线使用寿命。1.4可用作同一管道内输送不同种类介质的隔离、质换。1.5管道水压前排气和水压试验后排水。2、基本参数：2.1公称通径DN系列：50、80、100、150、200、250、300、350、400mm2”、3”、4”、6”、8”、10”、12”、14”、16”、inch2.2公称压力PN系列：2.0、2.5、4.0、5.0、6.4、10.0Mpa150Lb300Lb600Lb(class)2.3适用温度：-45-200℃（阀门主体材料为WCB时，适用温度：-29-200℃）2.4适用介质：石油、油品、含硫天然气、净化天然气以及气、水等介质。2.5主体材料：WCB、LCB、CF8、CF8M（或按用户要求）3、产品型号编制方法及产品主要类型：3.1产品型号编制方法：3.2产品主要类型按产品功能、用途、清管阀主要有三类型。3.2.1PB型的清管阀：清管器发射、接收全过程中流体流动不中止。见图（2）图（2）PB型清管阀3.2.1PC型的清管阀：清管器发射和进入清管阀时，流体不中断，但取出清管器时，流体短时中断。见图（1）图（1）PC型清管阀3.2.3PS型的清管阀：在发射和接收清管器时流体流动皆短时中断，当按顺序输送不同类型或防止输送介质混合时采用PS型，因此，其适用于发射，接收隔离用清管器。见图（3）图（3）PS型清管阀二、结构特征和工作原理1、结构特征：清管阀的结构特征是在三通球阀结构原理基础上改型和增加功能后创新设计而成。2、工作原理：清管阀的工作原理是：将清管器置入（或接收）清管阀的球体内腔，通过球体在具有相互垂直的“┴”形（倒“┬”三通阀体内，作往复90°旋转运动，当球体通道和管线通道在同一轴线时，清管器在管道内流体压力用下，被清管阀发射和接收，其工作原理示意图如下：注：请补看程序图片三、技术特征《清管阀》是无锡锡山阀门厂有限公司拥有自主知识产权，技术含量较高，创新性较强，技术处于国内领先水平的新产品。1、关键技术：1.1抗硫技术：硫化氢是一种具有特殊腐蚀形式的强腐蚀气体，在其作用下，受拉伸应力作用的金属材料极易产生：腐蚀学上称谓的“硫化物应力腐蚀”。这种腐蚀是以“金属材料的突然断裂破坏”形式发生，造成设备的突然脆几天失效（断裂）。由于这种脆断事先没有明显征兆，往往出现严重事故，造成灾难性后果。因此，“清管器发射、接收阀”在设计和研制过程中一开始就把“抗硫技术”作为关键技术，设立专题进行攻关、从结构设计，材料选用，材料技术要求制定以及在焊接热处理等关键工序上皆采用和贯彻了一整套行之有效的《材料抗硫化氢应力腐蚀断裂技术》，从而确保设计研制的产品真正达到“抗硫产品”的功能要求。1.2抗静电技术：由于密封功能的要求，清管阀的球体处于氟塑料的“包容”中，而成为“绝缘体”当发射和接收清管器时，由于球体转动与氟塑料磨擦易产生静电火花：另一方面，管线中高速流动的气体与“绝缘状态”球体冲刷磨擦也会产生静电火花。为此在“清管阀”结构设计中，增加了抗静电结构设计，使“清管阀”的安全性能和国际规范接轨，提高产品的先生性。1.3防火（耐火）技术：石油和天然气是易燃介质，在发生严重火灾时，作为...
