桥式起重机的构造 31页VIP免费

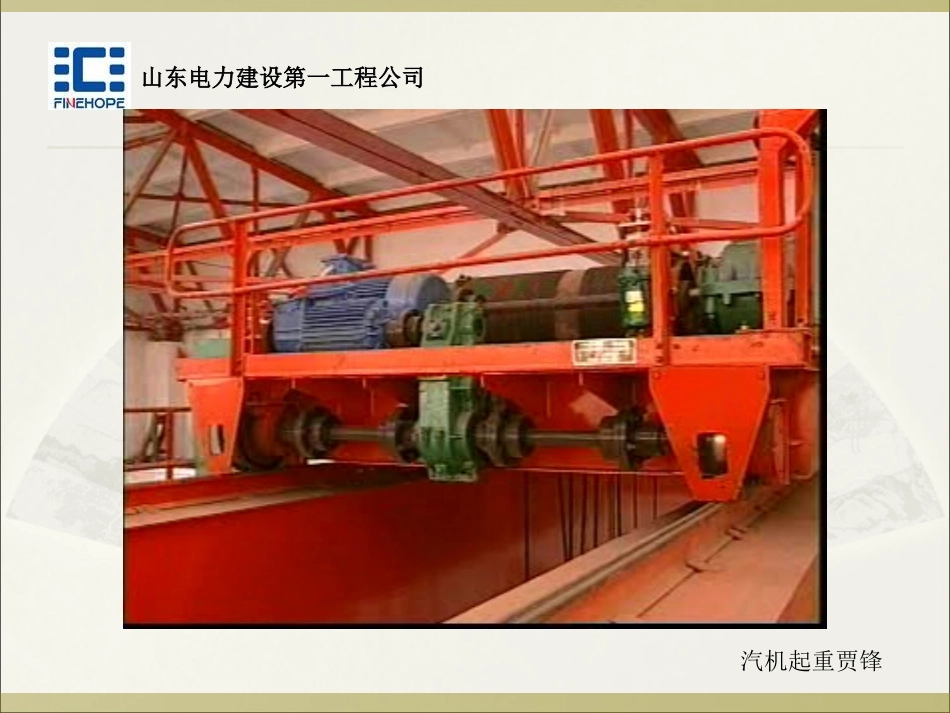

桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司﹙一﹚桥式起重机的基本构造按形式分桥式起重机是由：大车：是由起重机桥架(通常称大车桥架)及司机室(又称操纵室)所组成。小车：是由起升机构和小车运行机构，大车桥架上装有大车运行机构和小车输电滑线或小车传动电缆及电设备(电气控制屏、电阻器)等。司机室内装有起重机控制操纵装置及电气保护柜、照明开关柜等。桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司﹙一﹚桥式起重机的基本构造按功能而论，桥式起重机则是由：⑴金属结构⑵机械传动⑶电气传动是起重机的骨架，所有机械、电气设备均装于其上，是起重机的承载结构并使起重机构成一个机械设备的整体。是起重机动作的执行机构，由起升机构、小车运行机构和大车运行机构等三部分组成。电气设备和电气线路所组成。电气设备是由各机构电动机、制动器驱动装置、电气控制装置及电气保护装置等组成；桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司(二)起升机构安全技术1、起升机构必须安装常闭式制动器，其制动安全系数理论上，必须符合相关要求。⑴制动器的调整标准：即通过对主弹簧磁铁冲程及闸瓦间隙的调整，使其达到：⑵起升机构制动器工作必须确保安全可靠一般应每天检查并调整一次，正式工作前应试吊以检验其是否安全可靠，冶金起重机起升机构制动器应每班检查调整一次，且各主铰接点每天注油润滑，以确保制动器动作灵敏、工作可靠。在空载时，撬开制动器而松闸，吊钩组可缓慢起动下落并逐步加快，这说明制动器已完全打开而无附加摩擦阻力；当起吊额定负荷(即额定起重量G)以常速下降时，断电后其制动下滑距离应符合下式之要求：桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司(二)起升机构安全技术桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司(二)起升机构安全技术2.起升机构必须安装上升、下降双向极限位置限制器⑴上升限位器的安装位置(或调整位置)，应能保证当取物装置顶部距离定滑轮组最低点不小于0．5m处断电停机。⑵下降限位器的设置应能确保取物装置下降到最低位置断电停机，且此时在双联卷筒上每端所余钢丝绳圈数不少于两圈(不复括压绳板处的圈数在内)。⑶应经常检查限位器工作的可靠性，动作的灵敏可靠性；失效时，必须停机检修，不得“带病”工作，以防钩头冲顶断绳坠落事故的发生。3.吊钩必须安装有防绳扣脱钩的安全闭锁装置。桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司4.起重量G，=10t以上的龙门起重机和G。=20t不以上的桥式墓重机，必须安装超载限制器。5.对起升机构操作时的安全技术要求：(1)当起吊较重的吊物时，严禁急速推转控制器手柄的猛烈起动，以消除过大的惯性力对机构和主梁的冲击。(2)对于用凸轮控制器操纵的起升机构，在长距离下降重载譬，应迅速将手柄推至下降第5档切除转子串入全部电阻，以最慢的下降速度下降吊物。桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司(三)大车运行机构安全技术1．大车运行机构必须安装制动器且应调整得当，以便在起重断电后使其在允许制动行程范围内安全停车，制动力矩不得过大或过小。2．制动器每2～3天应检查并调整一次，分别驱动的运行机写，两端制动器应调整协调一致，以防止制动时发生起重机扭斜和道现象。3．起重机端梁上应安装行程限位器，并相应在大车行程两端安装限位安全尺。桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司运行机构制动器桥式起重机的构造汽机起重贾锋山东电力建设第一工程公司4．桥式起重机每端梁的端部必须装有弹簧式或液压式缓冲器，并在轨道末端承轨梁上安装止挡体﹙俗称车挡﹚车挡严禁安装或轨道上。5．带有锥形踏面的大...
