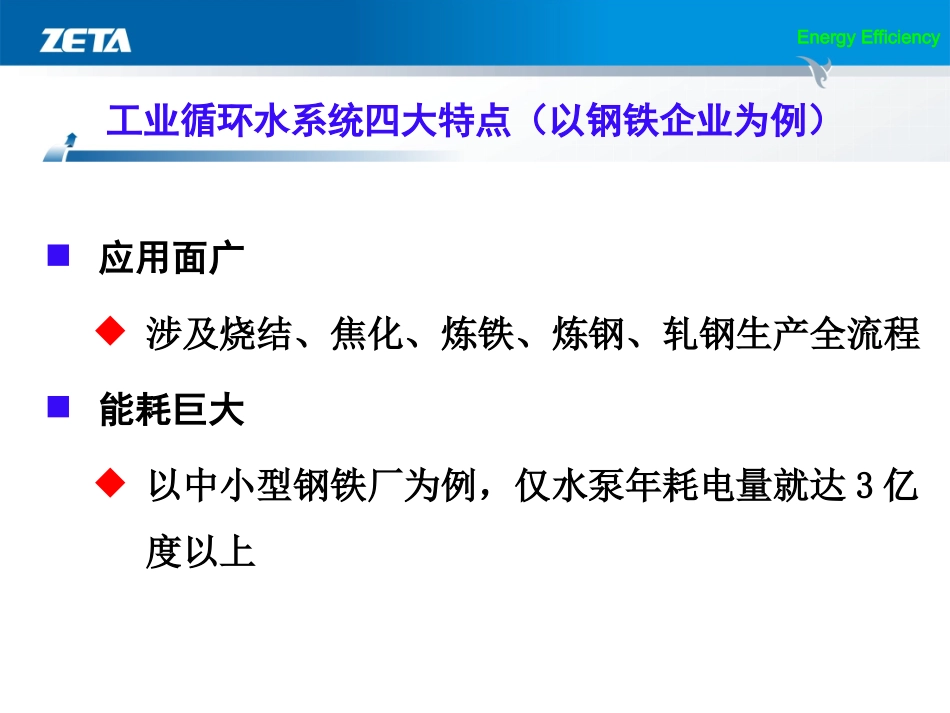

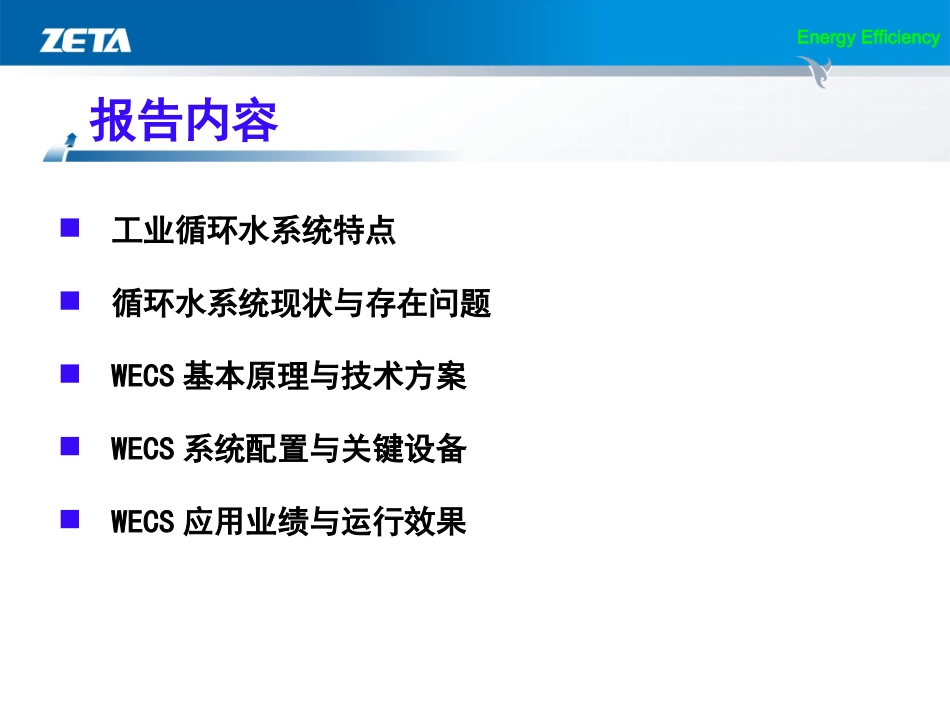

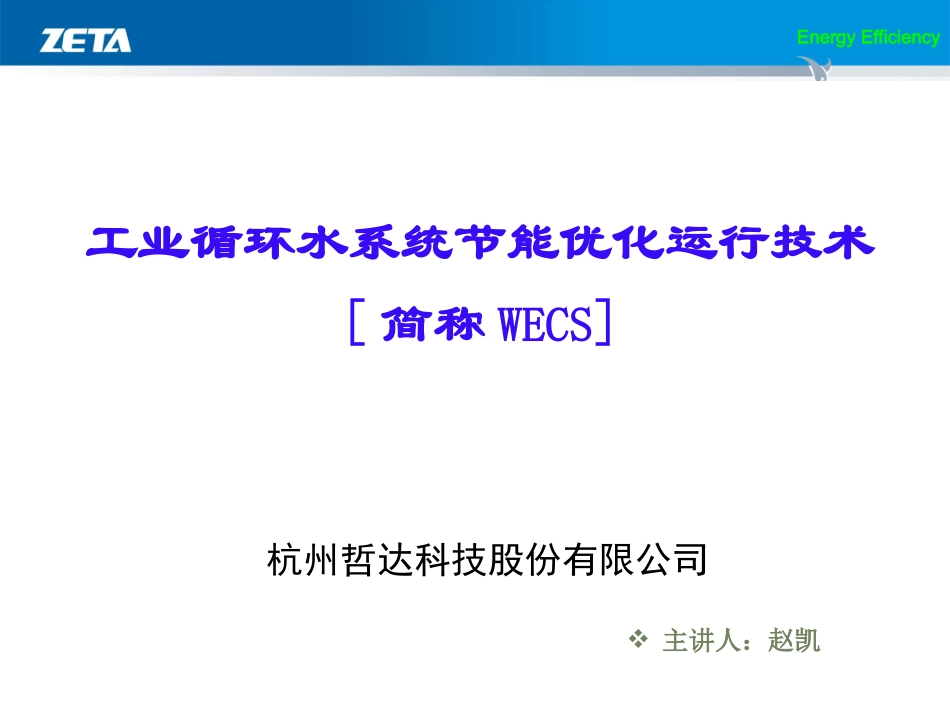

EnergyEfficiency工业循环水系统节能优化运行技术[简称WECS]杭州哲达科技股份有限公司主讲人：赵凯EnergyEfficiency工业循环水系统特点循环水系统现状与存在问题WECS基本原理与技术方案WECS系统配置与关键设备WECS应用业绩与运行效果报告内容EnergyEfficiency工业循环水系统四大特点（以钢铁企业为例）应用面广涉及烧结、焦化、炼铁、炼钢、轧钢生产全流程能耗巨大以中小型钢铁厂为例，仅水泵年耗电量就达3亿度以上EnergyEfficiency工业循环水系统四大特点（以钢铁企业为例）自动化程度较低大多使用手动操作，即使采用自动控制系统，控制要求和水平也不高节能空间巨大循环水系统做为生产辅助系统，只要能满足冷却设备温度要求即可，在控制技术与管理上比较粗放，节能潜力巨大(节能空间20%以上）EnergyEfficiency现有循环水系统构成泵站：水泵、电机阀门：手动阀、机械自力式调节阀等终端冷却设备：高炉炉壁、风口小套、热交换器等冷却塔：逆流式冷却塔循环水泵站阀门(管网)冷却塔终端冷却设备工业循环水系统现状EnergyEfficiency循环水泵站阀门(管网)冷却塔终端冷却设备工频+全手动阀门调节各终端配水量变频恒压定流量供水节能泵+变频恒压定流量供水现有循环水系统操作方式工业循环水系统现状EnergyEfficiency循环水泵站阀门(管网)冷却塔终端冷却设备PLC或数字仪表对泵站的总管水压、流量及泵出口阀门开度数据进行监视或简单的控制可能有的还对系统中重要数据进行历史记录循环水控制系统现状工业循环水系统现状EnergyEfficiency1：管网复杂、耦合度高，手动阀门难以保证冷却终端之间水力平衡，不能按照终端需求进行水量合理输配。现有循环水系统存在的问题EnergyEfficiency现有循环水系统存在的问题2：水泵大多工频或恒压变频运行，现场通过手动阀门调节常造成阀门处在大阻尼工作点，使得管网能量损失过大。EnergyEfficiency现有循环水系统存在的问题3：没有根据现场工况变化、对水泵开机台数、运行效率和供水量进行节能优化控制，导致能耗增加。EnergyEfficiency现有循环水系统存在的问题4：没有根据气温变化和水量变化，采用自动调节手段对冷却塔开机台数、每台冷却塔效率进行优化。EnergyEfficiencyWECS基本原理WECS是一种新型的工业循环水系统节能优化运行技术。它是根据流体力学与热交换原理，分析工业循环水系统能量输配与交换效率，并采用先进控制方法与智慧阀门技术，对工业循环水系统中水泵、阀门与管网、终端设备、冷却塔等单元进行综合优化控制，提高工业循环水系统整体能效，达到综合节能目标。WECS(WaterEnergyConservationSystem)EnergyEfficiency冷却水循环系统示意图1.通过水泵水量和智慧阀门的优化控制，将冷却终端温度严格控制在设定的区间内。2.智慧阀门始终处在大开度位置进行实时智能调节，使管网阻尼极小化。3.根据冷却水温度的在线检测，对冷却塔的智慧阀门和冷却风机进行优化控制，使各个冷却塔的冷却效果、效率最优化。循环水泵站阀门(管网)冷却塔终端冷却设备WECS基本策略EnergyEfficiency4.在实行上述三项控制的同时，确定水泵组的开机台数和变频的优化控制，使水泵输出功率极小化，从而达到节电的最大效果。5.在总结节能优化运行基础上，可对水泵的规格特性进行调整和改造，以达到水泵机组的能效优化配置。循环水泵站阀门(管网)冷却塔终端冷却设备WECS基本策略冷却水循环系统示意图EnergyEfficiencyWECS技术方案现状：普通阀门、简单监控改造：智慧阀门结合高级优化控制智慧阀门可以实现每个末端冷却设备的流动参数测量、流量分配与能量调节的一体化控制。根据冷却终端设备的工况变化，智慧阀门的运行模式可进行智能化切换，实现节能控制。利用冷却温度最优控制软件，通过对终端冷却设备的负荷分析，实现输配能效与终端设备能效的持续优化。1.冷却终端设备温度优化控制EnergyEfficiency现状：普通手动阀调节,管网系统无法实现高效输配。改造：采用智慧阀门实现输配节能控制。对智慧阀门控制的管网进行高级设定，通过阀门开度的合理化，提高输配能效。当管网的冷却水使用量随机变化时，支管对...
